3.1 TFT位状态指示灯控件

ApusTFT - 位状态指示灯

什么是位状态指示灯？

位状态指示灯控件是一种专用于可视化布尔型（Boolean）的图形化组件。通过图标或文本变化，直观反映设备开关量状态，广泛应用于设备启停、报警确认、IO 状态监控等场景。

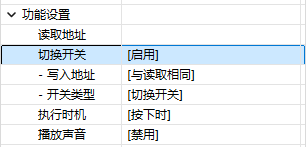

1. 核心功能

1. 读取地址：控件读取绑定的变量地址；
2. 切换开关：开启状态切换开关；
3. 写入地址：控件写入绑定的变量地址；
4. 开关类型：设置 ON、设置 OFF、切换开关、点动开关；

• 设置 ON：点击控件向目标地址写入 1；
• 设置 OFF：点击控件目标地址写入 0；
• 切换开关：按下时目标地址写入 1，弹起时目标地址写入 0；点击切换按下和弹起状态；
• 点动开关：按下目标地址写入 1，弹起目标地址写入 0；松开后自动弹起。

5. 执行时机：可选按下时、弹起时执行；
6. 播放声音：是或否；

• 声音文件：选择 MP3 或者 WAV 音频文件；

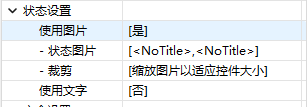

2. 状态设置

1. 使用图片：是或否：

• 状态 0 图库：状态 0 显示的图片文件；
• 状态 1 图库：状态 1 显示的图片文件；
• 裁剪：是或否，将选中的图片根据当前控件区域裁剪显示；

2. 使用文字：是或否。

• 默认字体：默认字库文件；
• 字体大小：字体文字大小；
• 使用标签：是否使用文字标签，详细参考文字标签章节；
• 选择状态：修改指定状态 S1-Sn，全部状态选择 ALL；可设置状态的文字内容、颜色、对齐方式、是否闪烁、是否使用跑马灯效果等。

3. 应用示例

正在补充....
