3.6 TFT功能按钮控件

功能键按钮

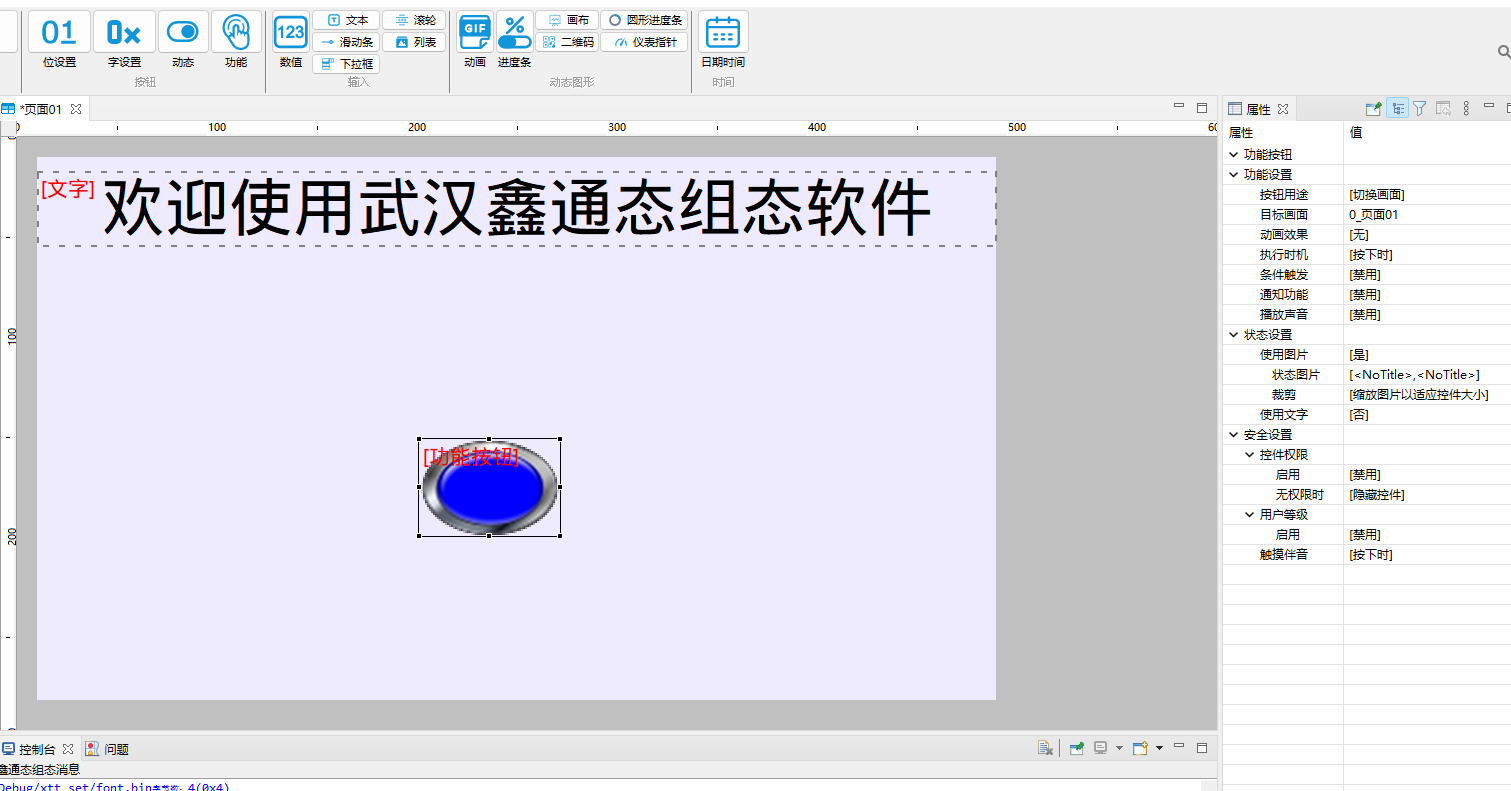

选中控件菜单栏中【功能按钮】，在画面中添加一个功能按钮。

功能设置

1.按钮用途：

①　切换画面

• 目标画面：选择切换到的画面。
• 动画效果：选择画面切换时的动画过渡效果，无、从左到右、从右到左、从上到下、从下到上

②　打开对话框

• 目标画面：选择指定画面
• 背景蒙版：0-100,0为透明
• 动画效果：选择画面切换时的动画过渡效果，无、从左到右、从右到左、从上到下、从下到上
• 弹出位置：可指定位置坐标，默认屏幕居中显示

③　关闭对话框

• 搭配打开对话框使用，按钮按下，关闭弹出对话框

④　虚拟按键：配置键盘功能
⑤　打开菜单：打开指定的菜单画面

• 目标画面：选择指定画面
• 背景蒙版：0-100,0为透明
• 动画效果：选择画面切换时的动画过渡效果，无、从左到右、从右到左、从上到下、从下到上
• 弹出位置：可指定位置坐标，默认屏幕居中显示
• 菜单返回地址：接收“关闭菜单”里设置的返回值的寄存器地址

⑥　关闭菜单：结合“打开菜单”使用

• 菜单返回值：该值写入“打开菜单”设置的返回地址。

⑦　批量传输：批量复制寄存器内容

• 目标地址：写入寄存器地址
• 原地址：读取寄存器地址
• 寄存器个数：复制个数

2.执行时机：设置寄存器的时机 ，可选按下时、弹起时执行
3.条件触发：当条件成立时执行动作(触发式)。

• 条件地址：执行条件的寄存器地址。
• 比较：支持基本的逻辑运算“>”、“<”、“>=”、“<=”、“==”、“!=”、“IN”（相当于a<= x <=b）、“OUT”（相当于x<a或者x>b）
• 值：条件对比的值。

4.通知功能：控件被触发时发送通知

• 通知地址：写入的寄存器地址
• 值：给“通知地址”的写入值

播放声音：点击控件时，播放指定的声音文件（支持wav、mp3）

状态设置

1.使用图片：设置控件不同状态下的显示效果

• 状态0图库：松开状态显示的图片文件。
• 状态1图库：按下状态显示的图片文件。
• 裁剪：根据当前控件大小缩放图片显示或者根据图片的大小缩放控件。
  2.使用文字：设置控件不同状态下使用的文字效果。
• 默认字体：显示文字使用的字体。
• 字体大小：显示文字的大小。
• 字间距：每个字之间的间距，单位像素
• 使用标签：是否使用文字标签，详细参考文字标签章节。
• 选择状态：修改指定状态 S0、S1，全部状态选择 ALL。可设置状态的文字内容、颜色、对齐方式、闪烁、跑马灯效果等。
