1.4 使用 ApusTAI 创建简单样例工程

文档版本：ApusTAI 1.0.27；更新日期：2026-10-06。

版本说明：本次同步文档版本与安装入口。保留的截图、视频及案例测试记录来自 ApusTAI 1.0.21；未逐项重测的结果按原记录说明，升级后请重新编译并复核。

适用版本：ApusTAI 1.0.27。本例从空工程做一个“写入 1 / 写入 0”页面：两个按钮向同一个地址写入常量，数值控件实时读取该地址。仅需 IDE 和配套模拟器即可复现。

可直接下载 新版入门示例工程，再按下列步骤逐项核对控件属性与模拟器结果。

1. 新建工程并核对机型

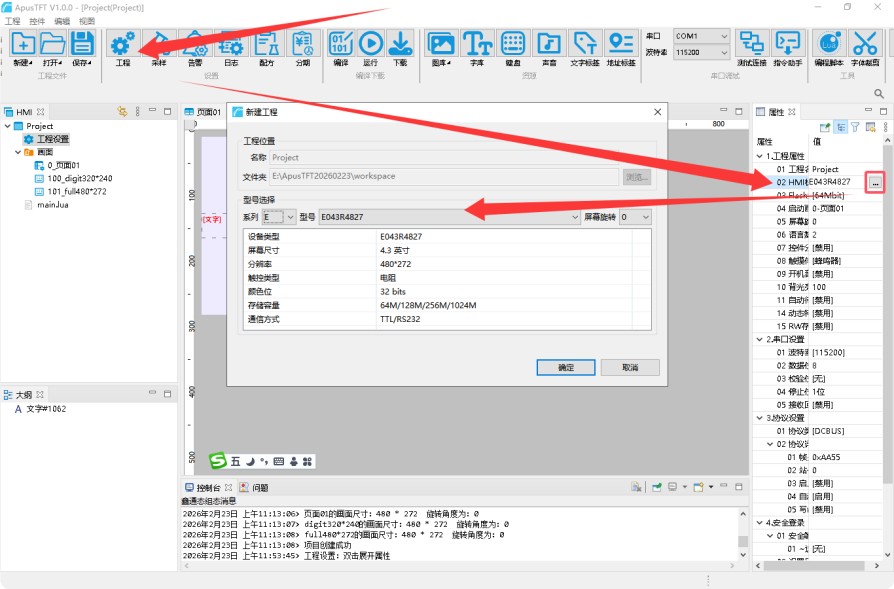

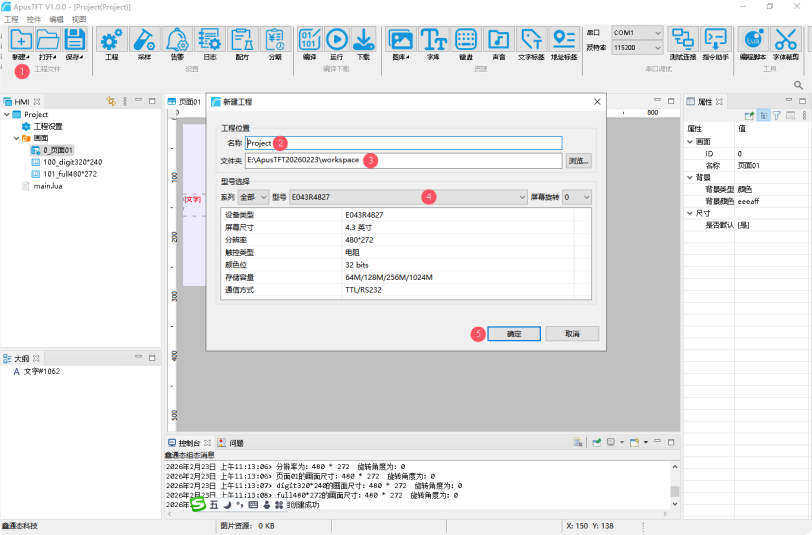

打开顶部“工程”选项卡，点击“新建”，输入工程名称并选择保存目录。本例使用 E043C4827、480 × 272、旋转 0°、DCBUS；新建窗口下方应显示相应分辨率。制作实际项目时，应按实体屏铭牌重新选择型号，不能直接照搬本例。

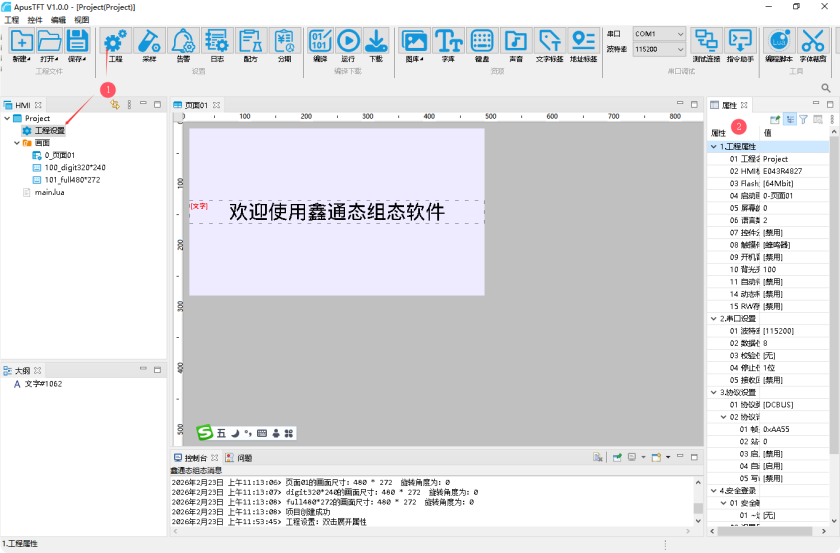

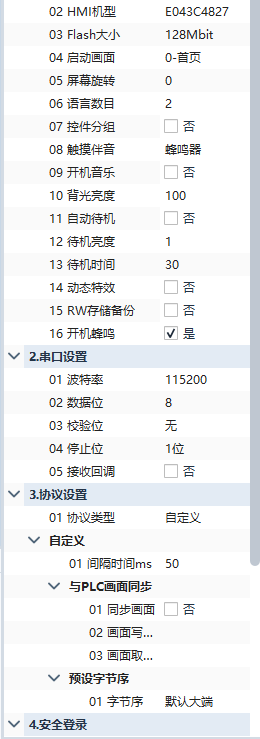

创建后，在左侧“项目管理器”选择“设置”，确认启动页面为 0、通信协议为 DCBUS。展开“页面”，双击“0-首页”打开 480 × 272 画布。通信设置的核对方法见 1.3 协议与通信设置。

2. 放置读数控件

在“控件”选项卡放置两个文字标签，分别写“LW1000 写入示例”和“当前值”。再放置“数值输入”控件，将其设为只读显示：

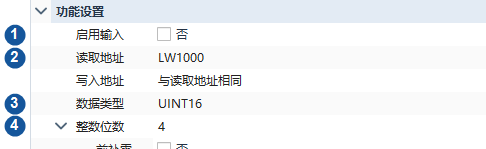

1. “启用输入”选“否”，避免点击读数时弹出输入键盘。
2. “读取地址”填 LW1000；本例的两个按钮也写入这个地址。
3. “数据类型”选 UINT16，与按钮保持一致。
4. “整数位数”设为 4，“小数位数”设为 0。

3. 放置写入按钮

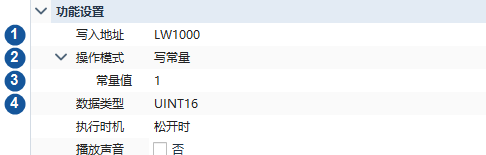

放置两个“字设置按钮”，开启“使用文字”，显示文字分别设为“写入 1”和“写入 0”。两个按钮的“写入地址”都填 LW1000，“操作模式”选“写常量”，“数据类型”选 UINT16，“执行时机”选“松开时”。左按钮的“常量值”设为 1，右按钮设为 0。下图以左按钮为例，1 至 4 对应写入地址、操作模式、常量值和数据类型；右按钮只需把第 3 项改为 0。

4. 编译并验证

保存工程，点击“编译”，在下方“输出”确认没有错误或警告，再点击“运行”启动当前版本配套的模拟器。本例在 ApusTAI 1.0.21 中构建通过，产物校验通过。

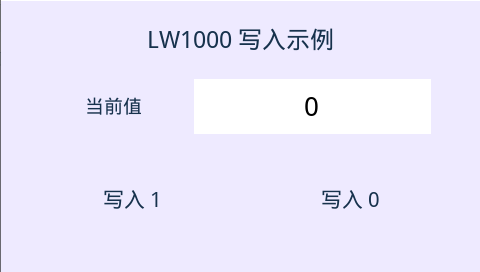

点击“写入 1”后，读数显示 1；点击“写入 0”后，读数恢复为 0。以下两张图是同一次模拟器验证的实际画面。设计器中的 8888 只是数值控件的占位显示，并不是运行值。

本例验证的是模拟器内 LW1000 的本地读写。下载到实体屏以及与 PLC 通信，还需按目标屏型号、接口、协议、串口参数和接线另行验证。
