2.4 TFT 声音

声音

TFT平台支持wav、mp3格式音频文件播放，本章节主要介绍屏内音频文件的应用，如下所示：
1.开机音乐：上电播放音频，文件名固定为welcome.mp3；
2.触摸伴音：操作控件时，播放beep.mp3；
注：
配置了触摸伴音-音频。若当前播放1.mp3文件，操作控件，相当于停止播放1.mp3音频，播放触摸伴音文件
3.音频控制：可以暂停、播放、停止
菜单【工程】→【声音】

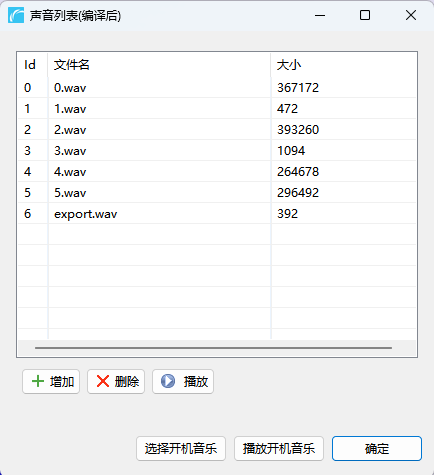

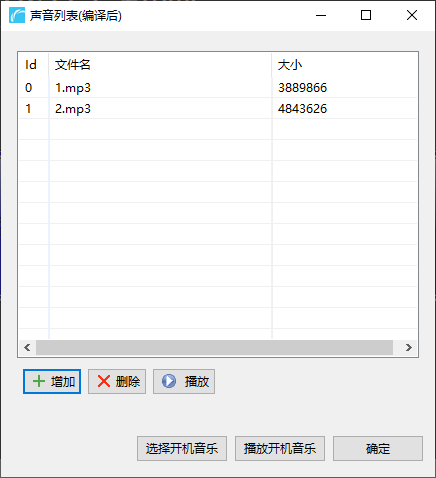

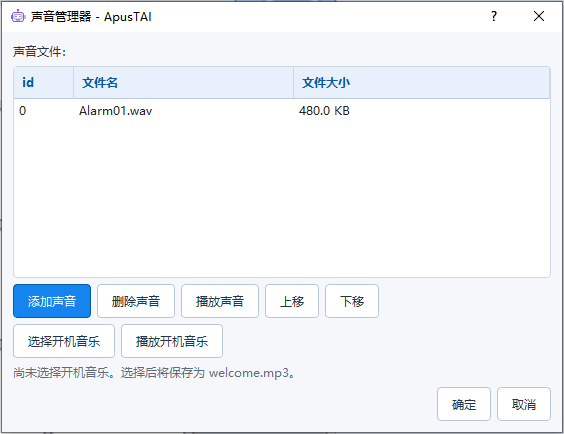

点击"声音"查看和增加音频文件，音频文件仅支持 MP3 和 WAV 格式，码率要求，MP3 ≤128Kbps，WAV ≤1411Kbps。

应用

1. 开机音乐

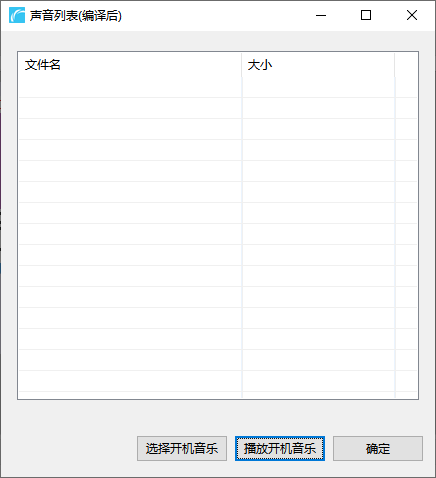

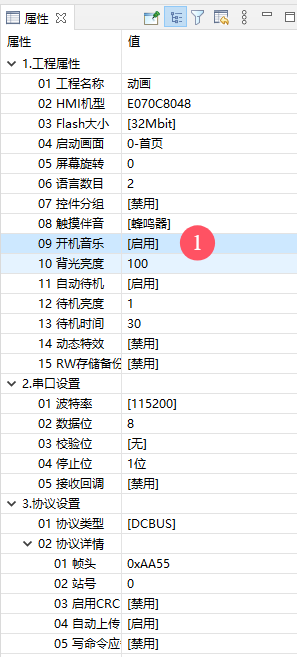

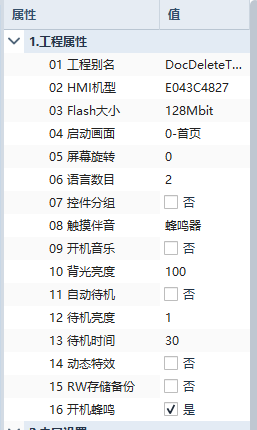

开机音乐为屏内固定的welcome.mp3文件，在菜单栏工程→工程属性→开机音乐→启用，如下所示：

2.触摸伴音

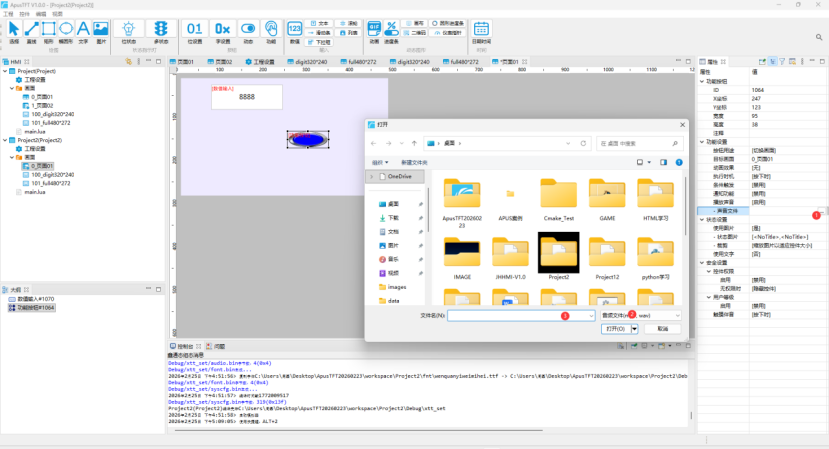

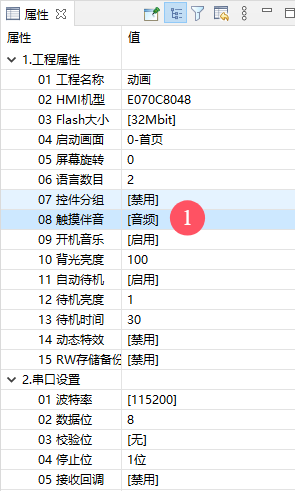

VisualHMI开机音乐为屏内固定的beep.wav文件，在菜单栏工程→工程属性→触摸伴音→音频，如下所示：

3.使用音频文件

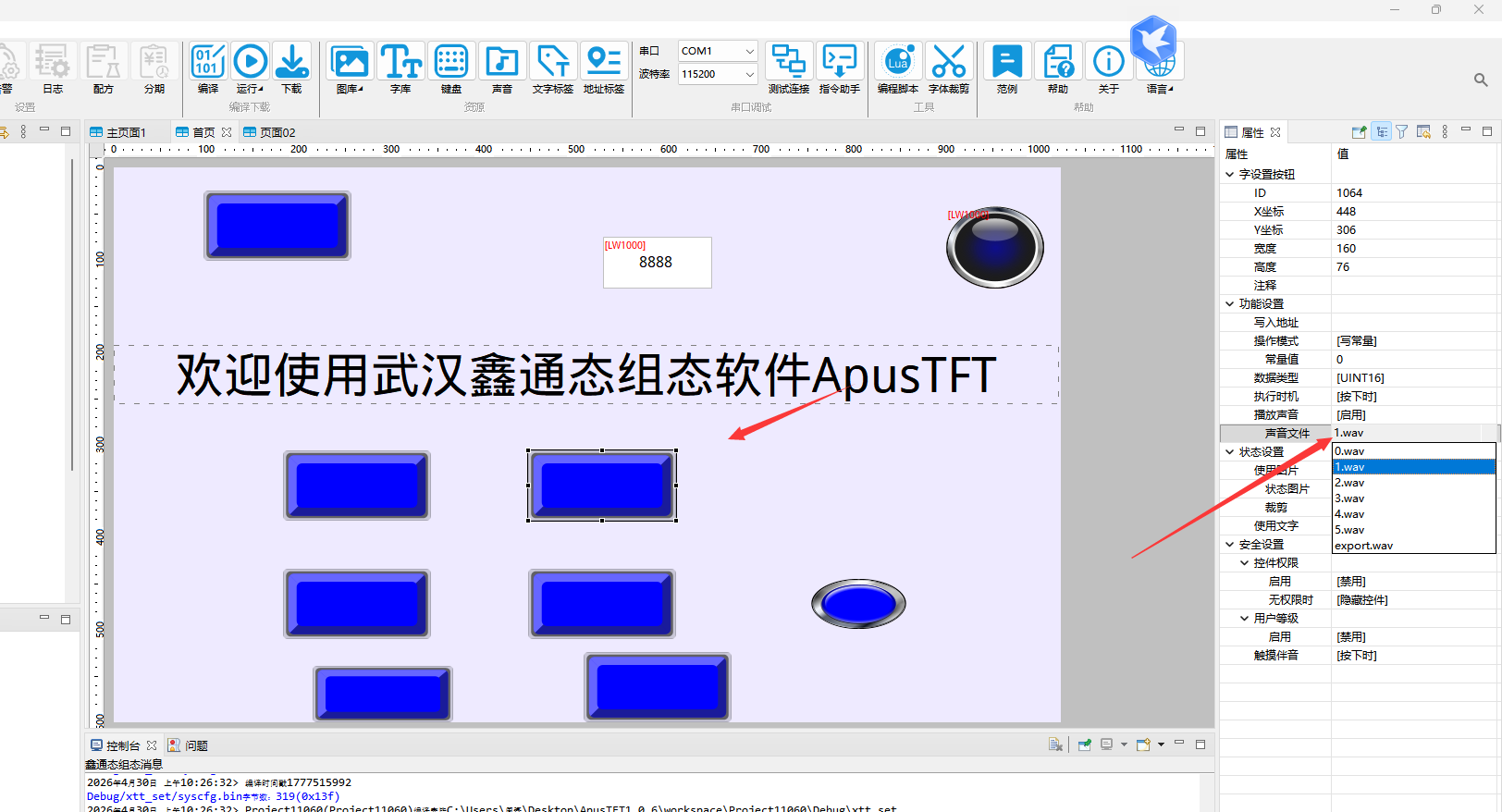

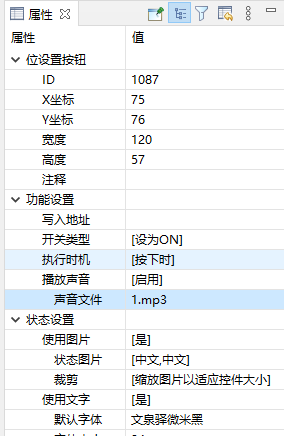

点击画面中控件，在右侧属性栏中选择需要触发的音频文件。

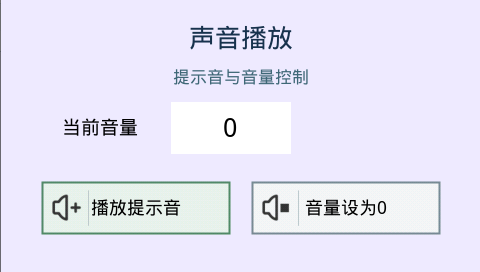

4.音频控制

例程下载链接：
https://help.simtutai.cn/docs/xia-zai-lian-jie

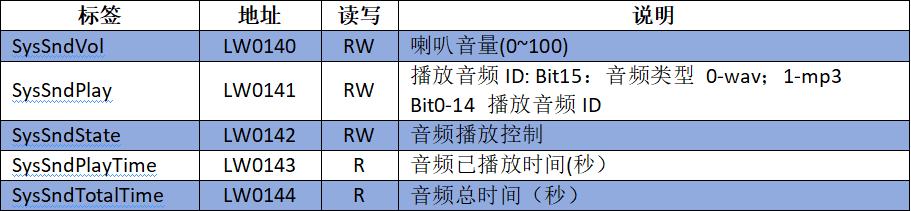

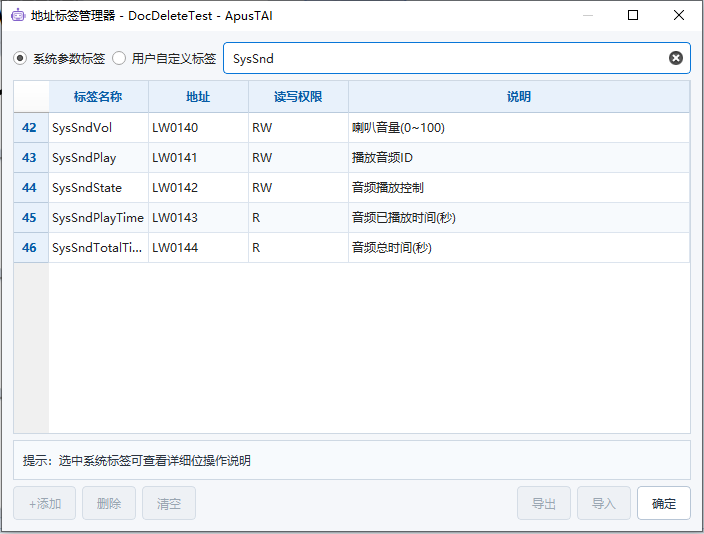

相关系统寄存器如下所示

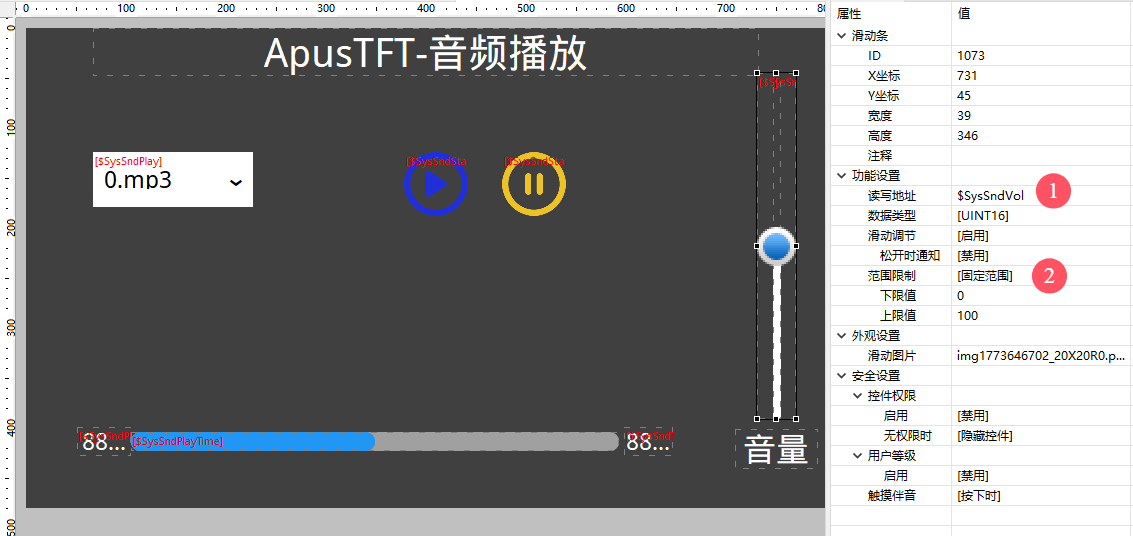

1）喇叭音量 sysSndVol

在画面中新建一个【滑块】控件，属性配置如下所示：

读写地址：$sysSndVol
滑动调节：√
松开时通知：√
范围限制：固定范围
下限值：0
上限值：100

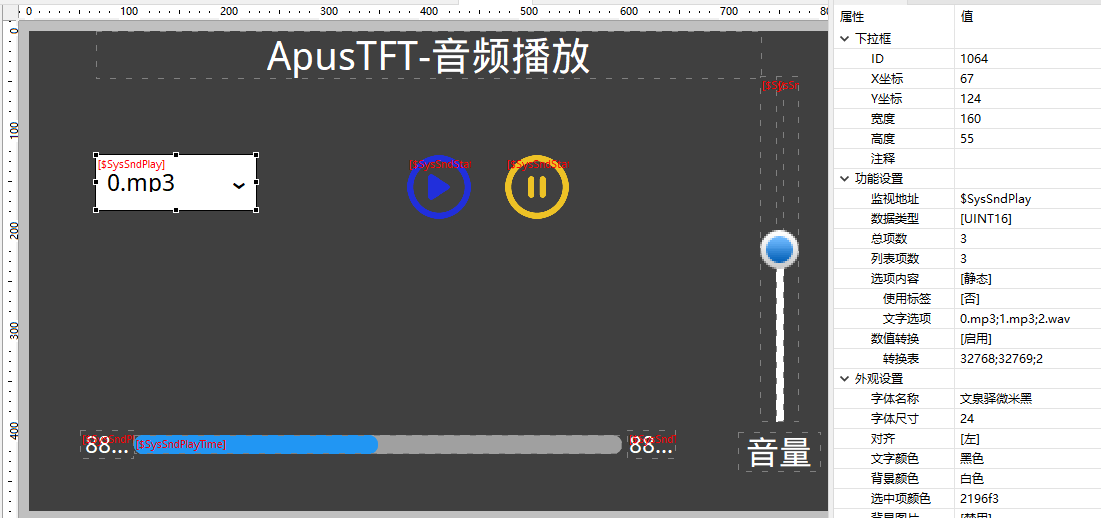

2）播放音频ID SysSndPlay

$sysSndPlay 寄存器，只能播放数字 命名的音频文件

在画面中新建一个【下拉框】控件，属性配置如下所示：

显示模式：下拉
读写地址：$sysSndPlay
总项数：3
列表项数：3
选项内容：静态
    文字选项：0.mp3;1.mp3;2.wav
数值转换
  转换表：32768;32769;2(注：播放音频ID: Bit15：音频类型 0-wav；1-mp3

Bit0-14 播放音频ID）表示16进制的0x8000,0x8001和2

3）播放状态 SysSndState

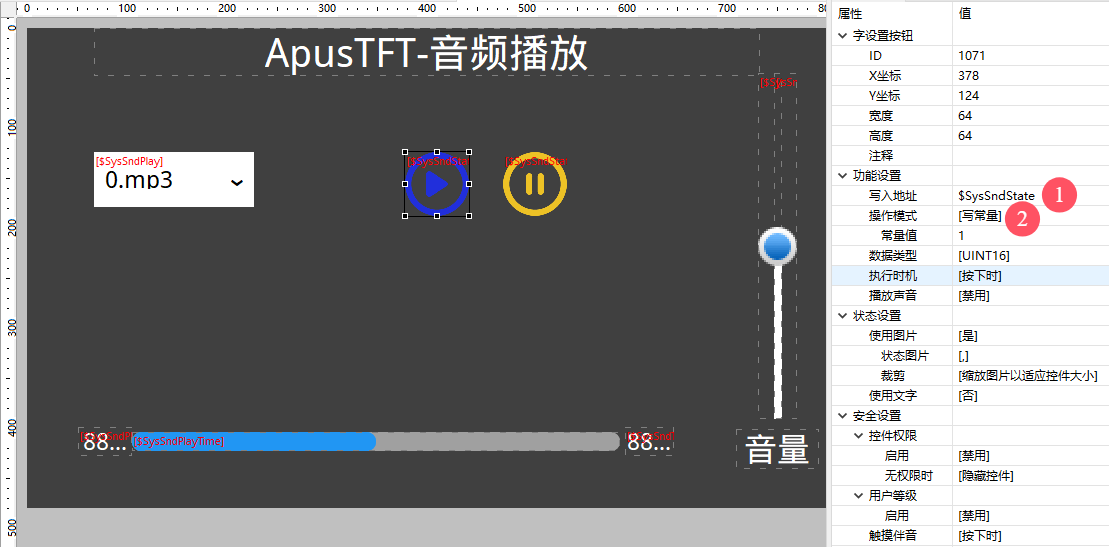

SysSndState音频播放控制寄存器，0空闲，1开始播放，2暂停播放，3停止播放，0x80表示播放中 在画面中新建一个【字设置按钮】控件，属性配置如下所示： 写入地址：SysSndState
操作模式：写入常量
常量值：1(开始播放)

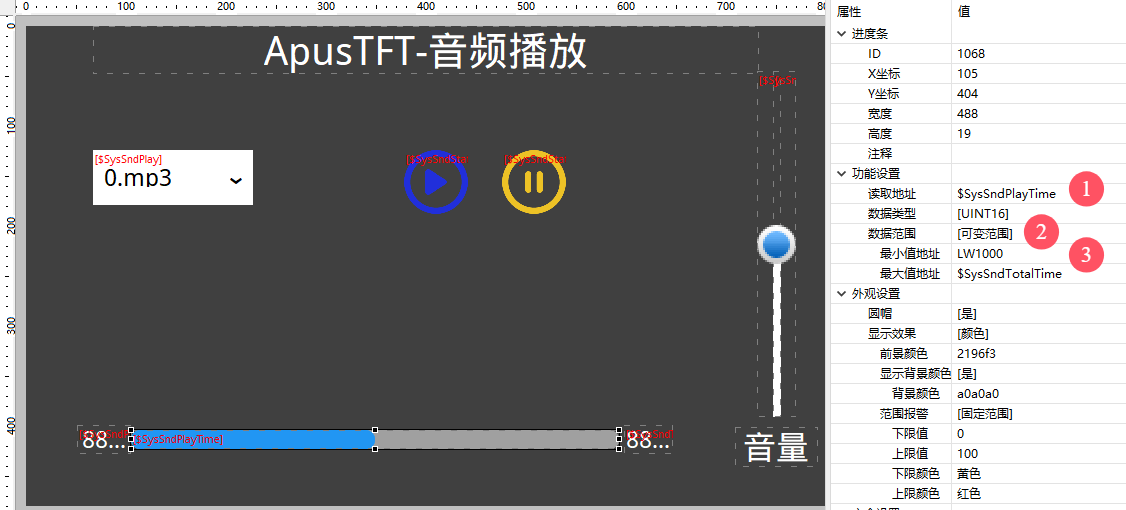

4）播放时间 SysSndPlayTime & SysSndTotalTime

SysSndPlayTime ：当前播放歌曲进度。单位秒
SysSndTotalTime：当前播放歌曲时长。单位秒

在画面中新建一个【进度条】控件，属性配置如下所示：
读取地址：SysSndPlayTime 数值范围：可变范围 最小值地址：LW1000，任意定义一个没有占用的LW地址，默认为0 最大值地址：SysSndTotalTime
