1.2 TFT工作界面介绍

Apus软件介绍

1.ApusTFT 组态软件安装

1.1安装的环境需

  求该软件适合 WIN7 /WIN10/WIN11 系统(32 位/64 位)运行，磁盘空间需求大于 1G，内存空间大于 1G。

1.2软件安装

  1.开始安装：打开 ApusTFT 软件安装包，解压即可运行；

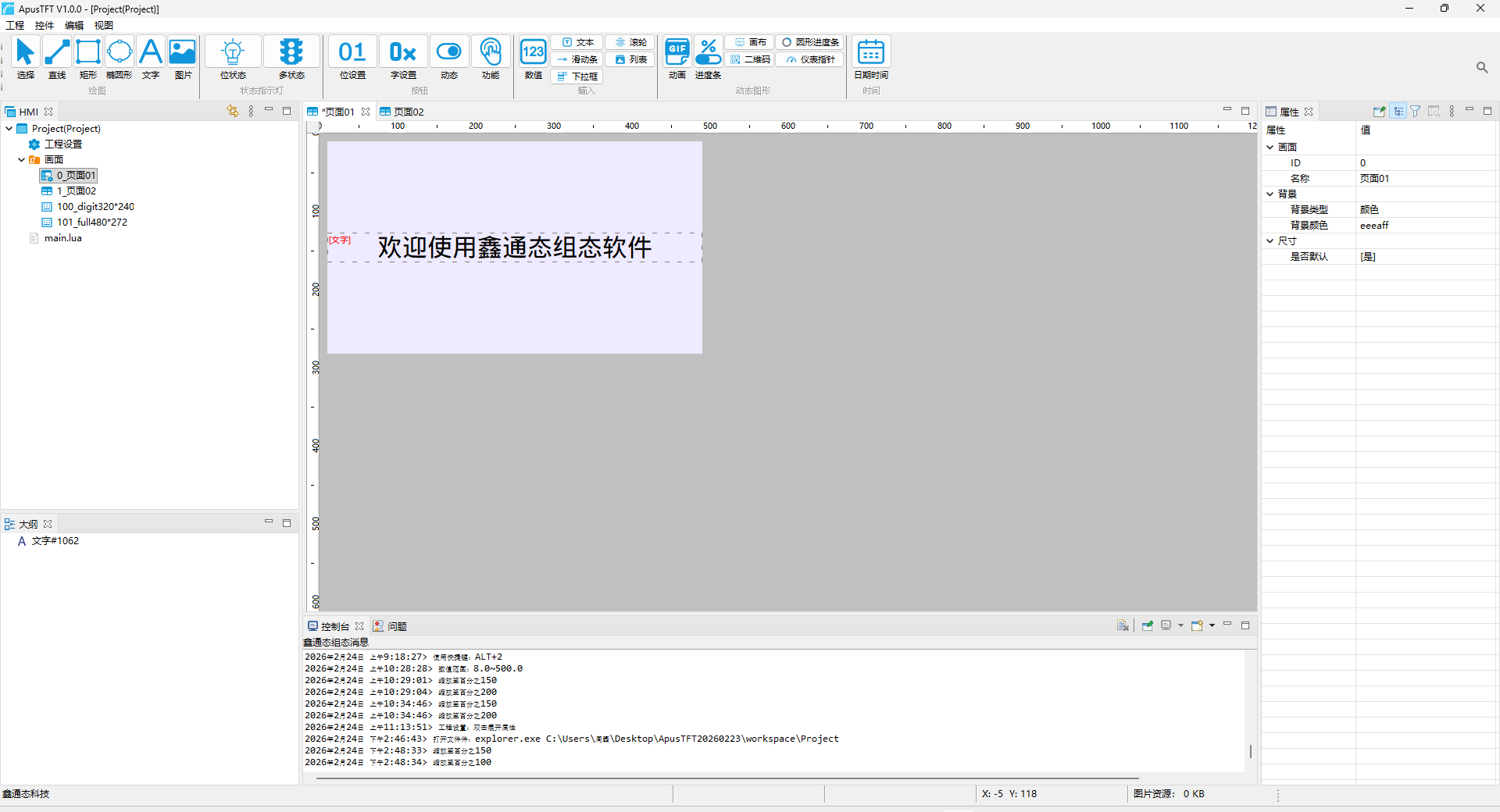

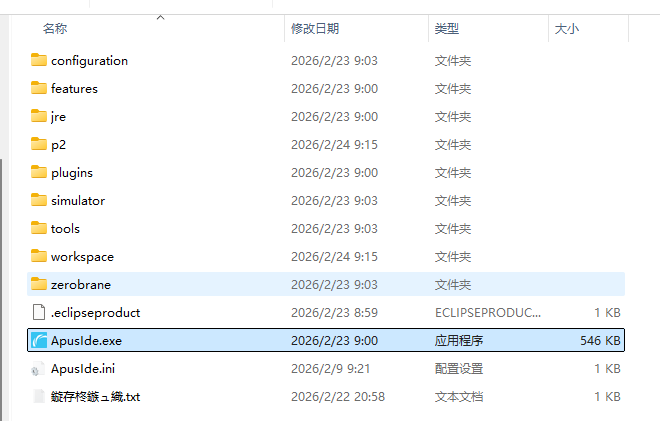

  2.解压完成后，双击【ApusIde.exe】。打开软件，显示界面如图；

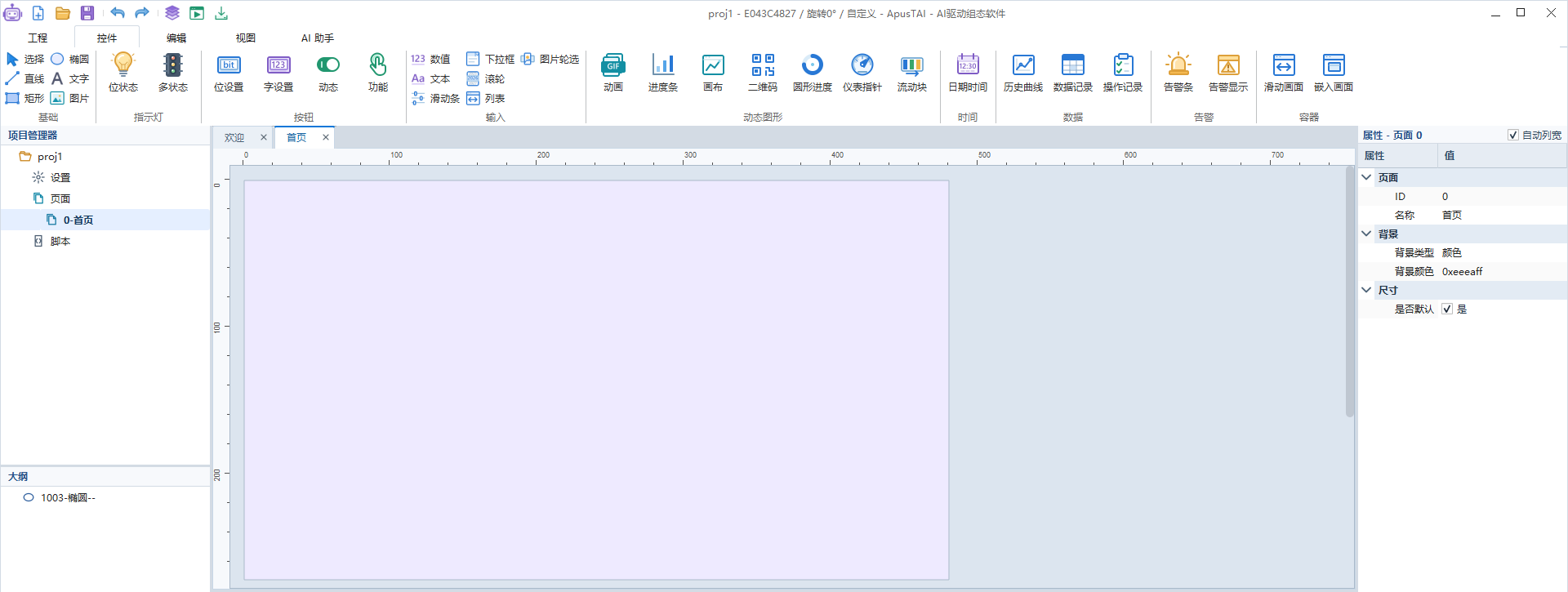

2. ApusTFT 组态软件界面介绍

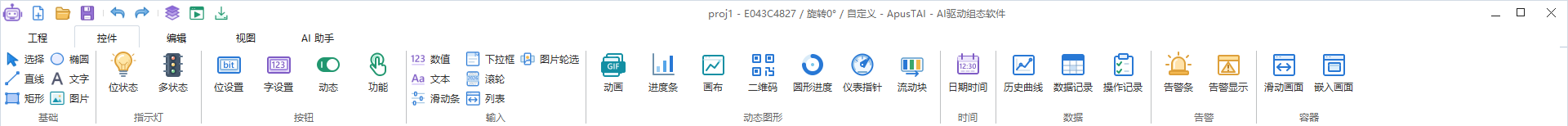

2.1菜单区域

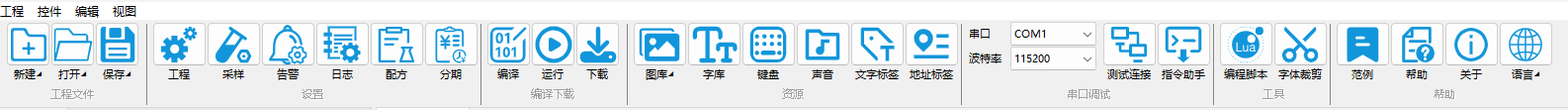

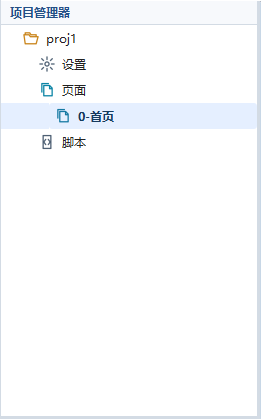

1.工程管理区域

该区域主要用于管理工程文件、工程设置、工程编译、资源、串口调试、工具以及帮助；

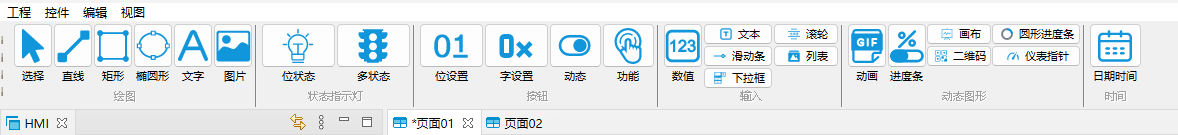

2.组态控件区域

该区域主要用于选取组态控件，添加画面上；

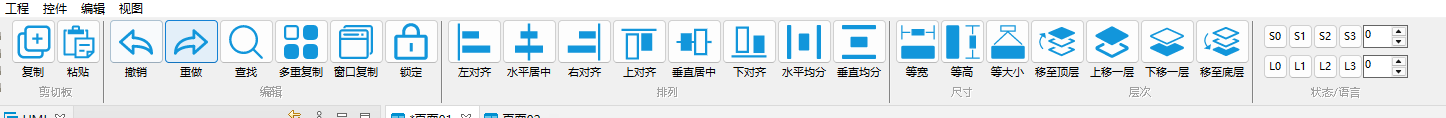

3.画面编辑区域

该区域主要用于控件的调整，包括复制、编辑、排列、大小调整、控件上下层次切换、图标状态预览、多语言预览等；

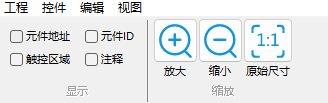

4.视图区域

该区域主要用于控制组态控件的标签显示/隐藏、画面放大/缩小。

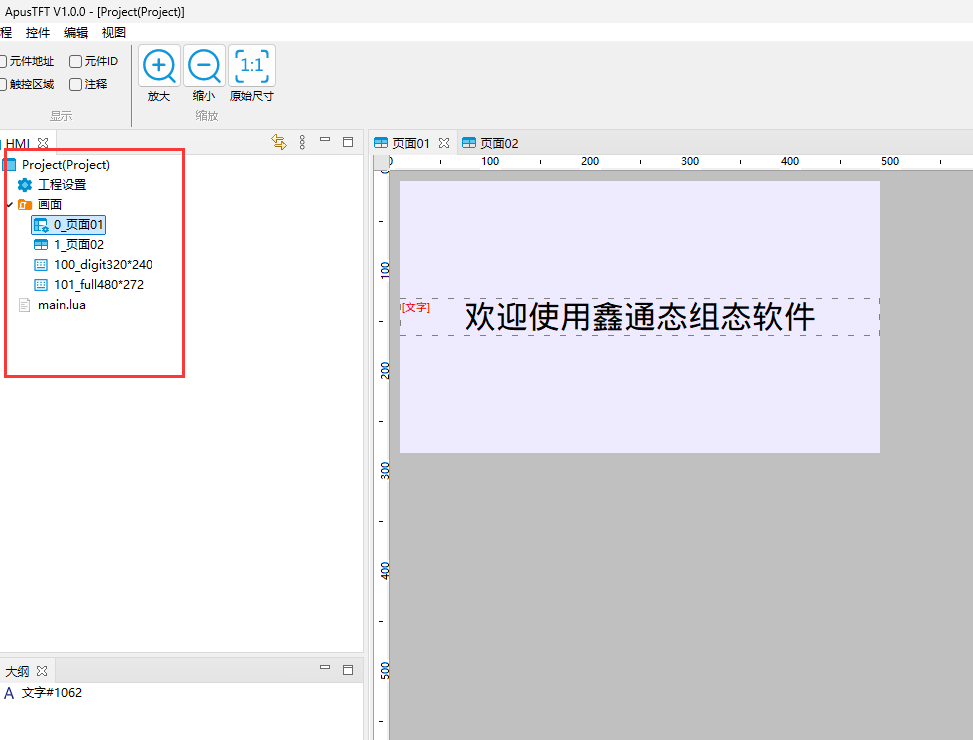

2.2画面区域

1.该区域主要用于画面的创建、删除、偏移以及选中等功能。

2.双击选中的画面，进入画面编辑模式；

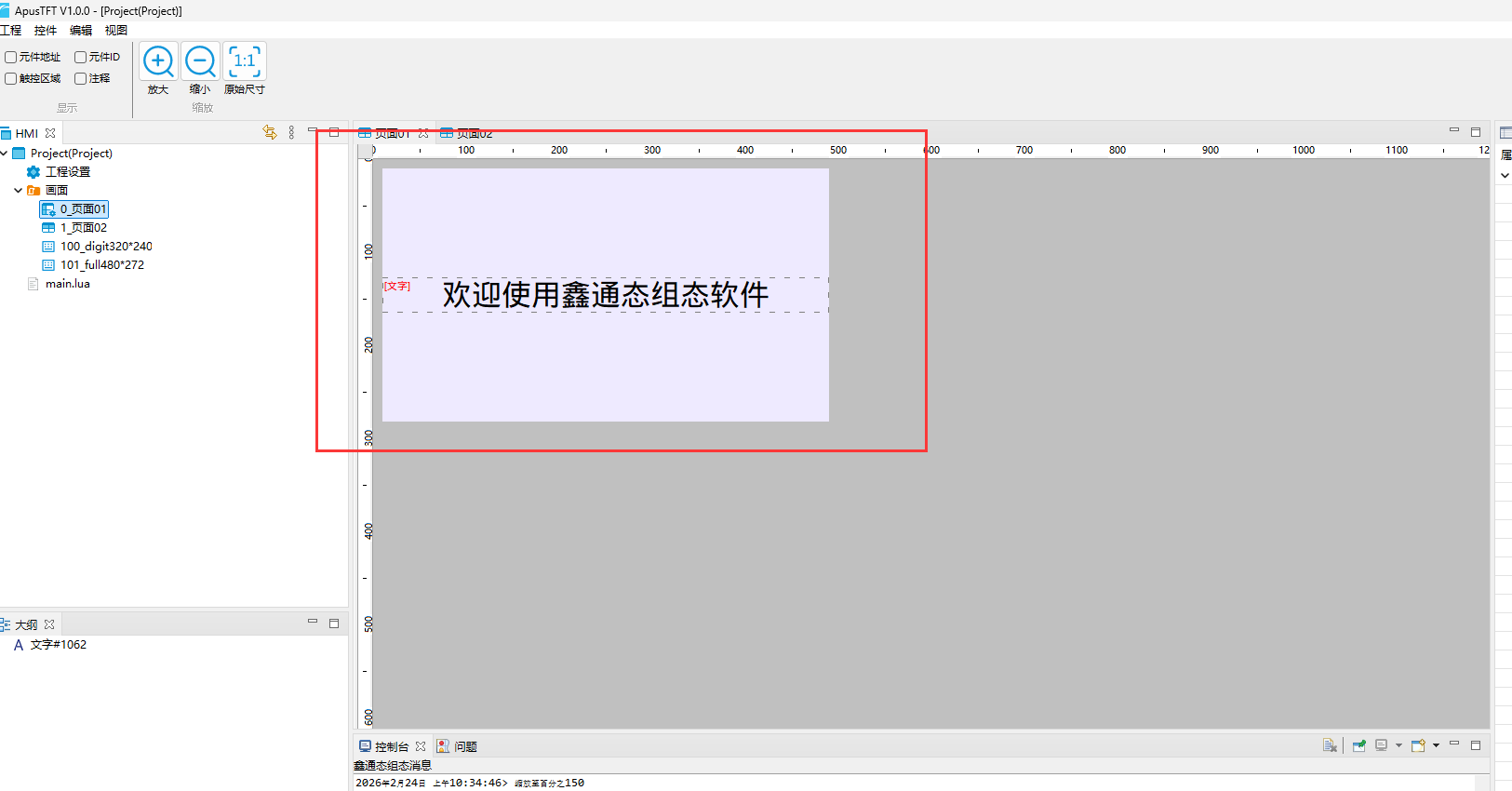

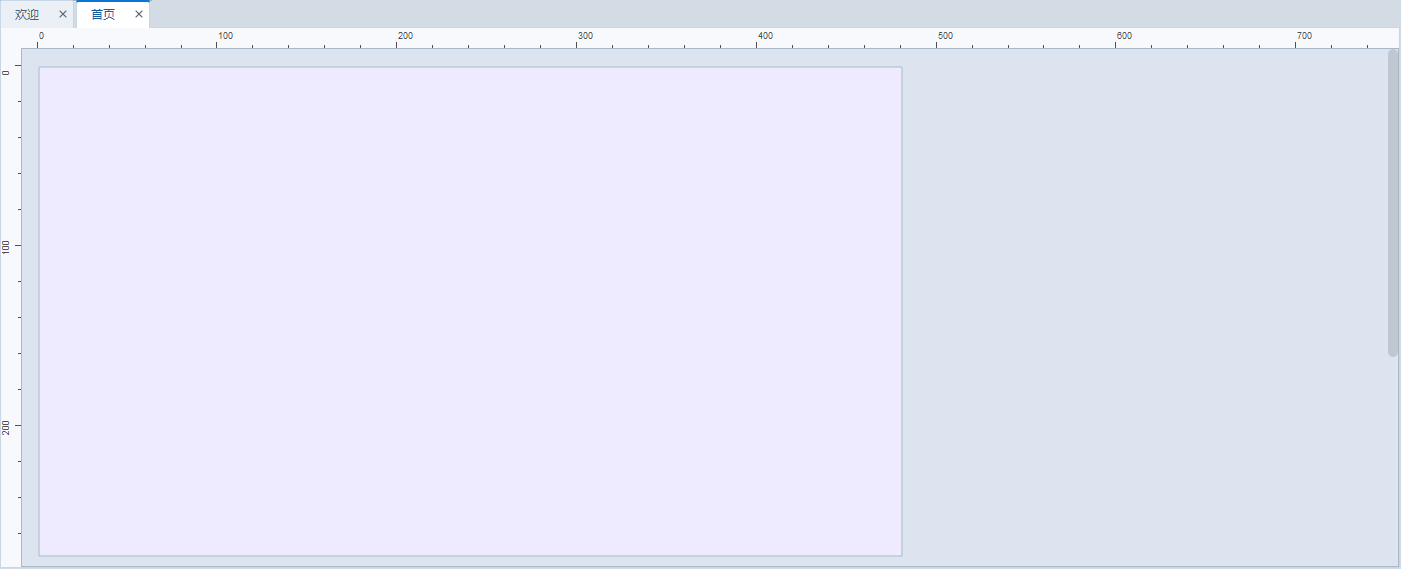

2.3画面编辑区域

该区域用于编辑当前选中的画面。

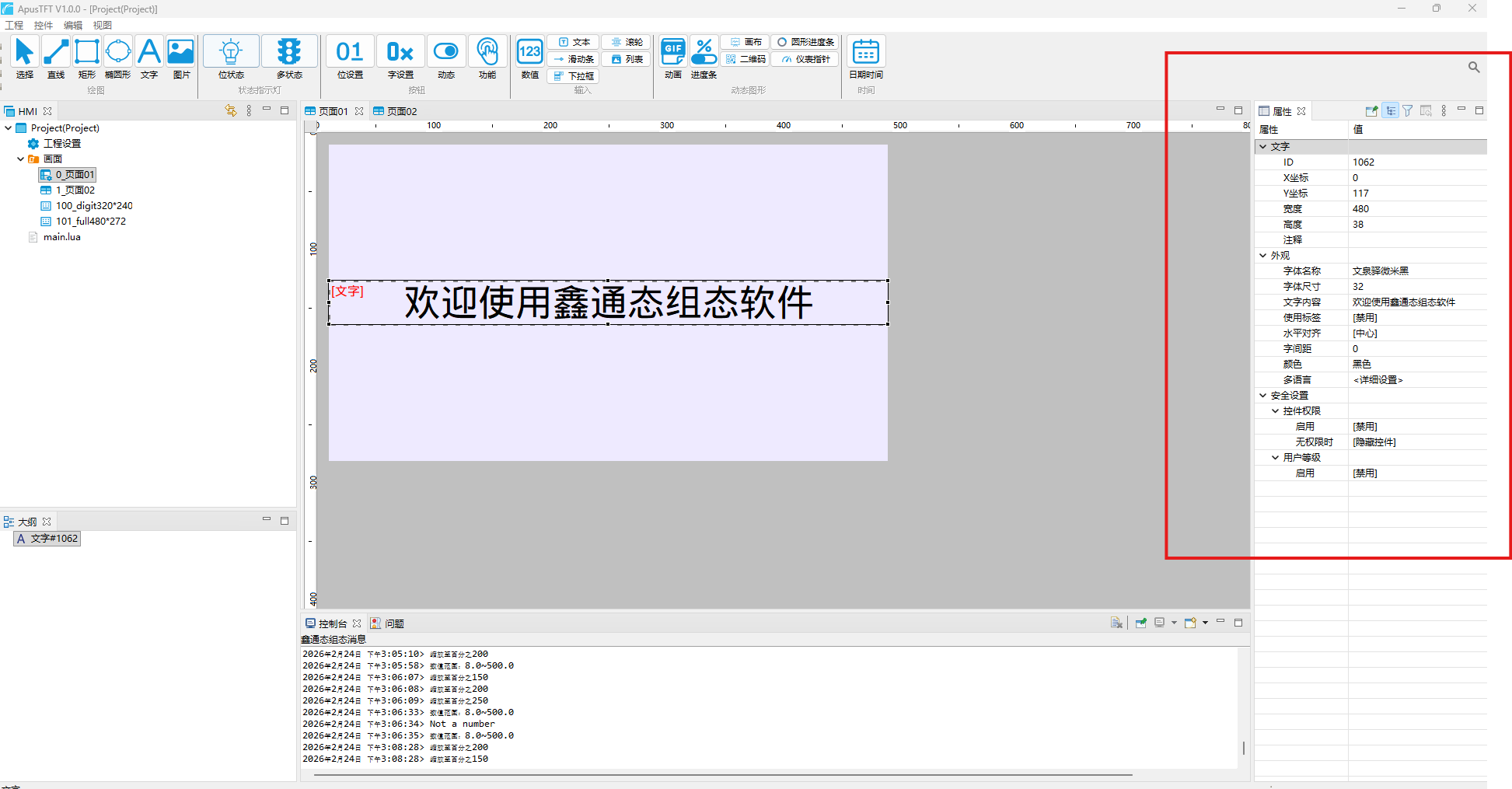

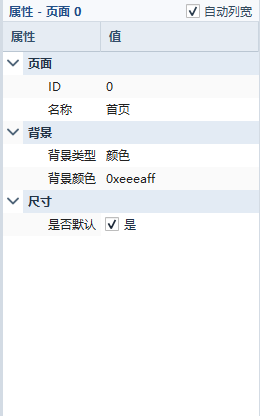

2.4属性区域

该区域主要显示当前选中的画面或控件的属性。

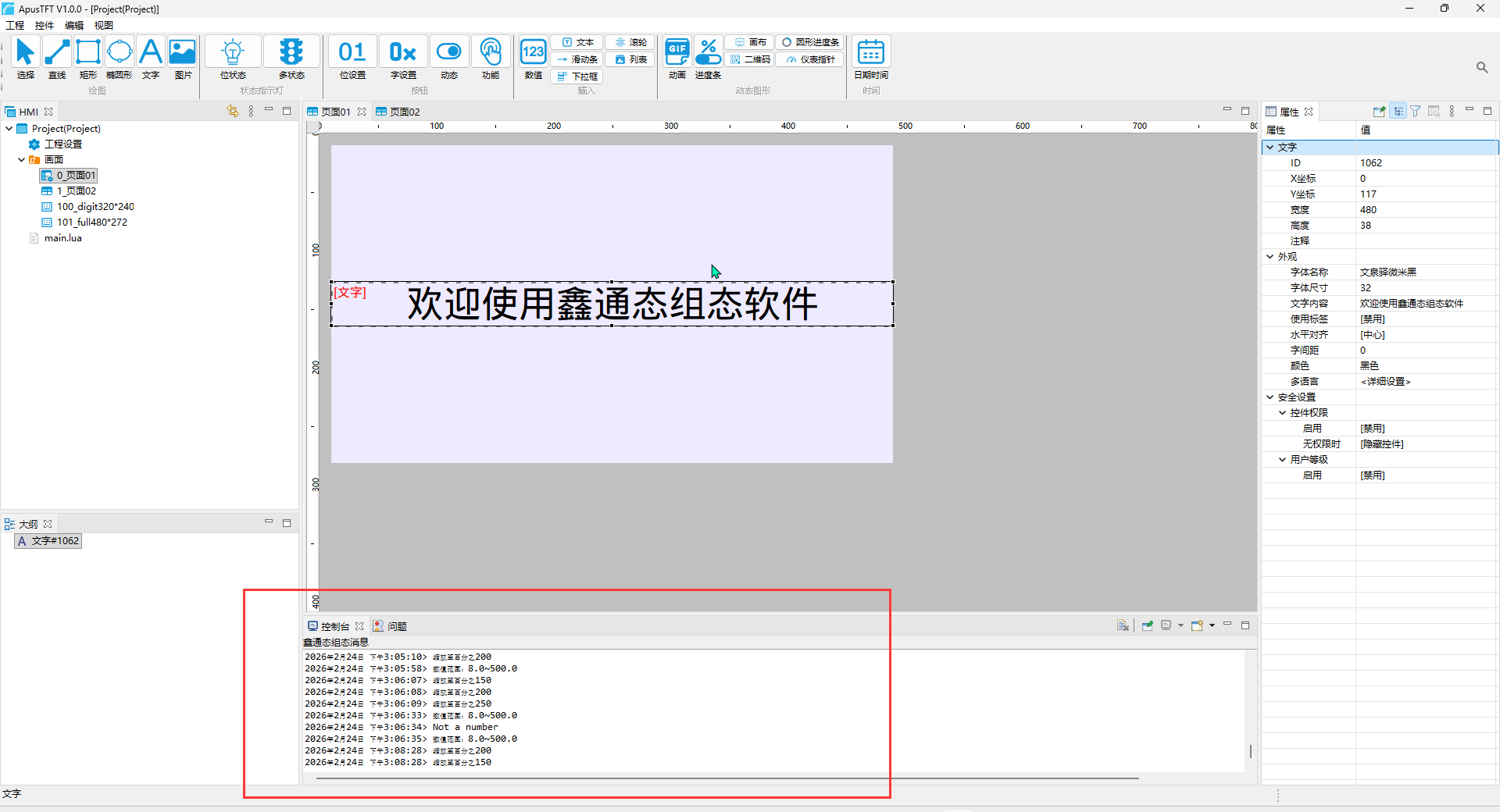

2.5编译区域

该区域主要显示当前工程的编译结果及组态过程中一些提示信息。

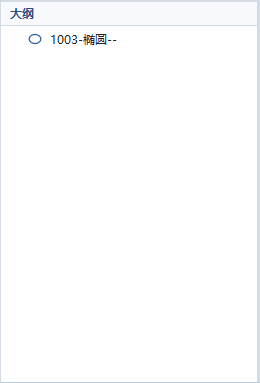

2.6大纲区域

该区域主要以列表方式显示当前画面中的全部控件，点击可选择。
