3.7 TFT数值控件

数值控件

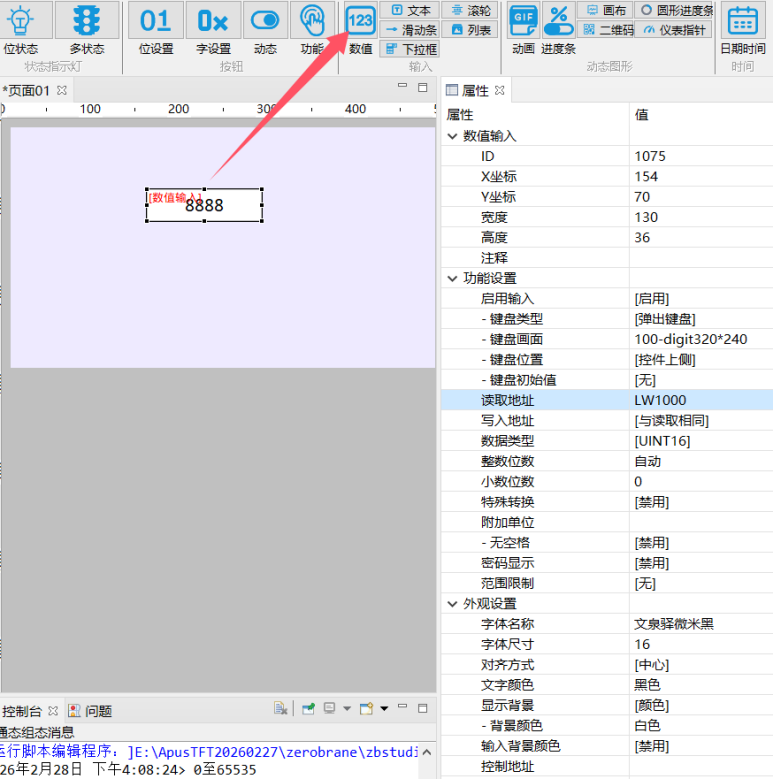

选中控件菜单栏中【数值】，在画面中添加一个数值按钮。

功能设置

1.启用输入：是否启用文字键盘输入功能。

• 键盘类型：选择弹出键盘
• 键盘画面：可选择系统内置的键盘画面和用户自定义键盘画面。
• 键盘位置：设置弹出键盘所在的位置，目前有“元件上侧”、“元件下侧”、“元件左侧”、“元件右侧”、“屏幕上边”、“屏幕下边”、“屏幕左边”、“屏幕右边”、“屏幕居中”、“自定义”。其中“自定义”可以指定键盘弹出的具体坐标位置
• 键盘初始值：键盘是否有初始值。
  2.读取地址：控件读取绑定的寄存器地址。
  3.写入地址：控件写入绑定的寄存器地址，可设置与读取地址不同。
  4.数据类型：支持“UINT16”、“INT16”、“UINT32”、“INT32”、“UINT64”、“INT64”、“FLOAT”、“DOUBLE”的数据格式
  5.整数位数：设置数值整数部分的位数，可设置前补零。
  6.小数位数：整数类型用于表达定点小数，浮点数用于保留小数位数。
  如：整形类型，原值（串口指令传输的值）2156 设置2位小数，显示为21.56
  ​ 浮点类型，原值（串口指令传输的值）24.435 设置1位小数，显示为24.4
  7.特殊转换：是否对数值进行转换运算
• 缩放：数值按比例进行缩放转换
• 偏移：数值偏移转换
  8.附加单位：数值末尾添加单位显示；最多4个字节

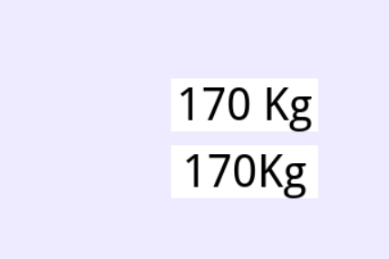

• 无空格：勾选后，单位和值更加紧凑。如下图所示：


9.密码显示：是否启用密码显示。启用后每个数字会被"*"取代显示
10.范围限制：

• 无：无范围限制
• 固定范围
• 下限值：变量数值的最小值
• 上限值：变量数值的最大值
• 可变范围：
• 下限地址：变量数值的最小值地址；
• 上限地址：变量数值的最大值地址；
  11.警示色：设置数值上下限值时的颜色。
• 颜色用于：设置警示色用于文字或者文字背景。
• 下限颜色：下限值时的颜色。
• 下限闪烁：设置下限值时是否闪烁。
• 上限颜色：上限值时的颜色。
• 上限闪烁：设置上限值时是否闪烁。

12.越界数值显示：正常显示、“####”、“*”、“----”、空白显示
13.键盘输入越界时：设置键盘输入值超出范围时的效果，禁止设置、设为边界值、取消设置

外观设置

1.字体名称：选择显示文字的字体
2.字体大小：显示字体的大小
3.对齐：“左”、“右”、“居中”
4.文字颜色：显示文字的颜色
5.显示背景：
(1)无：无显示背景;
(2)背景颜色：控件背景以颜色的形式显示;
(3)背景图片：控件背景以图片的形式显示;
6.输入背景色：输入背景色
7.控制地址：动态设置字体(编号|大小)、前景色(RGB565)、背景色(RGB565)，以LW1000为例：
(1)LW1000：即LW1000为设置字体（①高8位为字体编号、②低8位为字体大小）
(2)LW1001：为设置文本的前景色，16位色RGB565
(3)LW1002：为设置文本的前景色，16位色RGB565
