3.13 TFT进度条控件

进度条

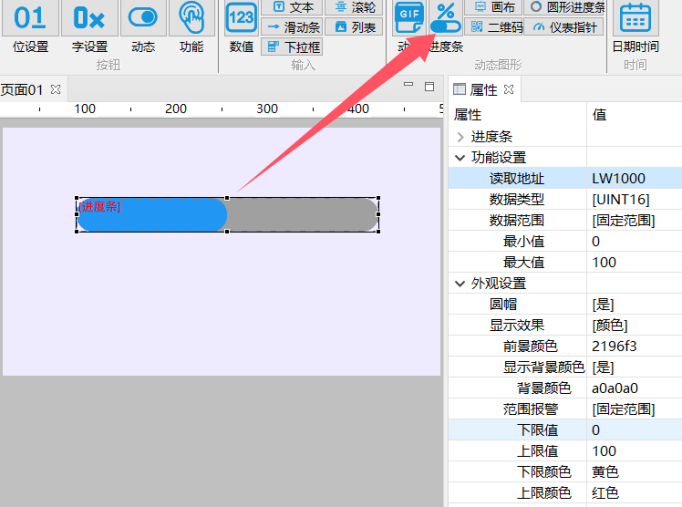

选中控件菜单栏中【进度条】，在画面中添加一个进度条控件。

功能设置

1.读取地址：控件读取绑定的寄存器地址
2.数据类型：支持"UINT16"、"INT16"、"UINT32"、"INT32"、"UINT64"、"INT64"、"FLOAT"、"DOUBLE"的数据格式
3.数据范围：进度条的范围值，可选择固定范围和可变范围。

• 固定范围：可设置最小值和最大值。必须为整数
• 可变范围：可设置最小值地址和最大值地址

外观设置

1.显示方向：根据控件的宽度和高度自动调整水平和竖直方向
2.显示效果：设置进度条的显示效果，可选择纯色、渐变色、图片

• 颜色：
• 前景颜色：设置进度条的前景颜色为纯色
• 显示背景色：可设置为纯色或渐变色时，设置进度条的背景显示颜色
• 范围报警：设置进度条报警时的范围值，可设置固定范围和可变范围，并设置报警上下限的颜色
• 渐变色：设置进度条的颜色从开始颜色渐变为结束颜色。
• 开始颜色：设定起始颜色
• 结束颜色：设定终止颜色
• 显示背景颜色：可设置为无或纯色背景色
• 范围报警：设置进度条报警时的范围值，可设置固定范围和可变范围，并设置报警上下限的进度条颜色
• 贴图：设置进度条显示为图片，需设置进度条和背景的图库文件
