4.1 资料取样

版本	内容摘要	日期
v1.0	初次发布	2026/6/13

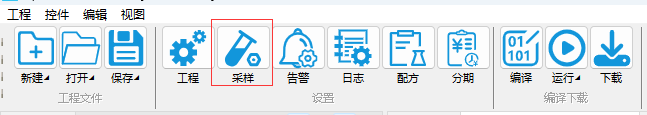

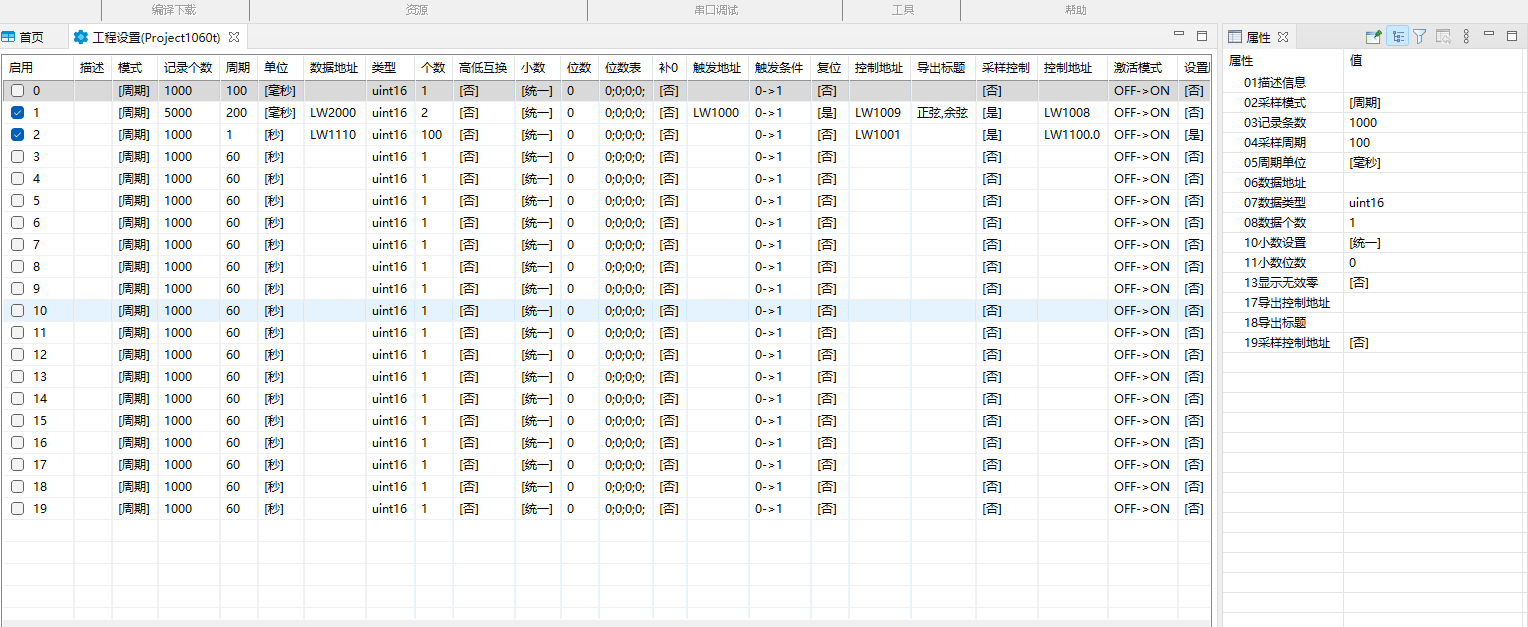

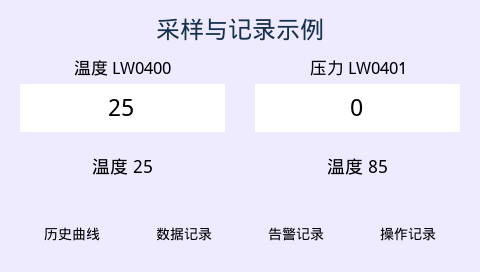

在菜单栏工程→资料采样中，设置了资料采样的方式与地址长度，采集的资料可用曲线图或表格显示。

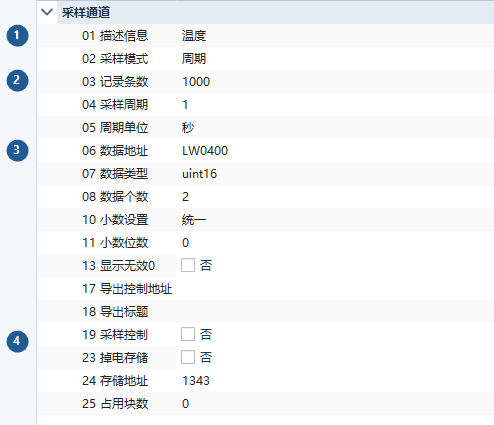

1属性说明

1.1采样模式

1.1.1定时采样

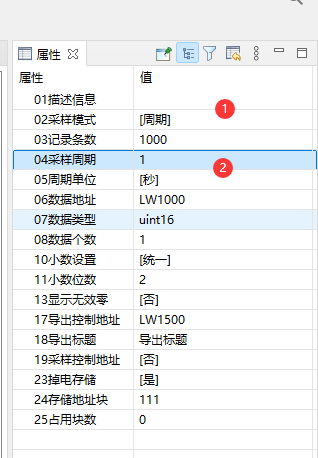

以固定时间采集一次数据，如下所示：

1 采样周期：设置定时采样周期；

2 周期单位：秒、毫秒；

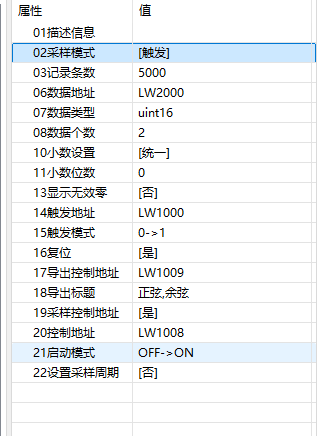

1.1.2触发采样

由某个寄存器值变化后，采集一次数据；

触发地址：在触发采样模式下设置，填写触发寄存器的地址

模式：边缘触发

OFF->ON，上升沿触发采样（值如0到1变化）

ON->OFF，下降沿触发采样（值如1到0变化）

ON<->OFF，双边沿触发

复位：自动覆盖该寄存器的值

1.2. 记录条数

最多记录的条数，当记录满了后，自动覆盖。支持10~10000000条

1.3. 数据地址

1.采样的变量起始地址

1. 数据类型：可以选择UINT16、INT16、UINT32、INT32、FLOAT、DOUBLE、STRING等类型。

2. 数据个数：该笔资料要采集数量（连续地址），范围1~2000

3. 小数位数：可以设置统一或单独。如传输值为100，小数位数1位，则显示实际的值为10

• 统一：所有数据缩放显示一样
• 单独：每个参数的缩放系数由“;”分割，如0.1;0.2;0.3;0.4;...100;

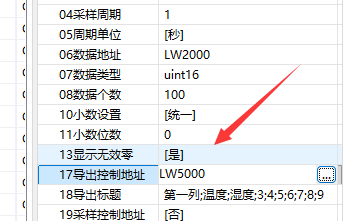

  显示无效零：√。勾选后，如传输值为100，小数位数1位，则显示实际的值为10.0


1.4.控制地址

控制地址：填入寄存器，可以设置清除、导出。

• 写入0x0001：导出数据到SD卡或U盘

1.5.导出标题

在设置导出数据(CSV)文件到U盘或SD时，可以导出表头。导出第一行标题，使用文字标签，每个参数的缩放系数由','分割，如"序号;时间;电压1;电压2;电压3;电压4;电压5;电压6;电压7;电压8;电压9;电压10"

1.6.采样控制地址

1. 控制地址：此地址的值控制采样使能的总开关
   写入0x0001：导出数据到SD卡
   写入0x0055：清除数据
2. 启动模式：
   OFF->ON，上升沿触发采样（值如0到1变化）
   ON->OFF，下降沿触发采样（值如1到0变化）
3. 启动模式：设置采样率，设置采样周期控制地址+1 : 10毫秒单位(UINT16)

1.7.掉电存储

数据保存到FLASH中,该存储方式是写在块地址中。

我司E系列的Flash大小为默认为16M，一个块的单位为4K。IDE会根据工程大小自动生成存储块地址
