6.4 Modbus 从站

下载

屏作为从站，等待 PLC 或上位机读写屏内寄存器。本节使用海岸泵站工程和 PLC 联调助手。

核心功能

提供线圈、离散输入、输入寄存器和保持寄存器。
接收主站写入并更新画面。
读取屏幕操作后的数值。

1. 参数设置

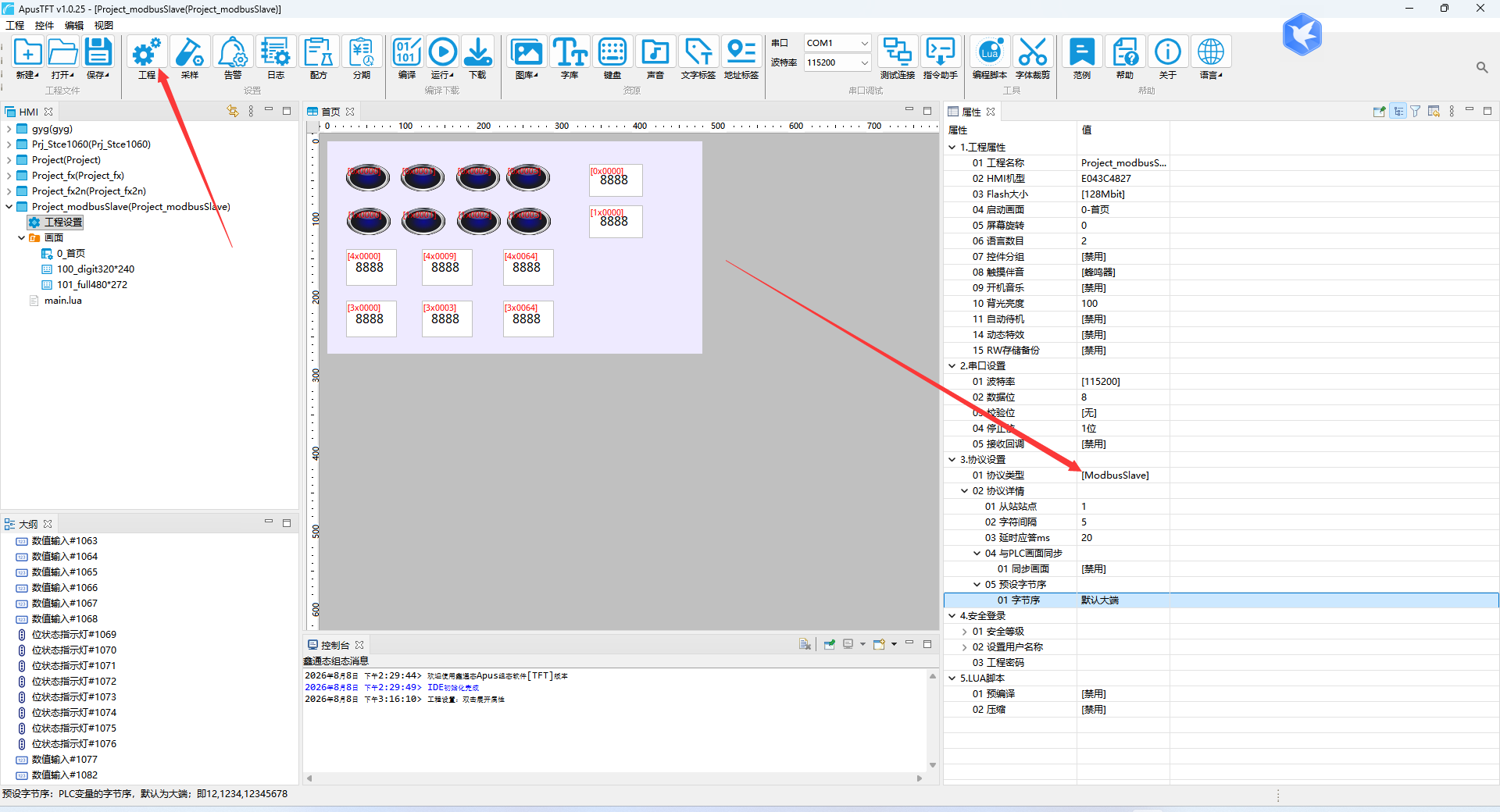

在 工程 → 设置 → 工程设置 中配置通信参数。

波特率、数据位、校验位、停止位和接收回调统一见 6.1 DCBUS；本章串口联调使用 115200、8N1。

序号	参数	本例	作用
1	协议类型	ModbusSlave	选择当前工程使用的通信协议。
2	从站站点	1	屏在 Modbus 总线上的站号；本例 1，正常单播范围 1～247。
3	字符间隔	5	用于判断一帧接收结束的字符间隔。
4	延时应答ms	20	收到请求后等待多久再应答；本例 20 ms。
5	同步画面	否	公共设置，见 6.3 Modbus 主站的“公共参数”。
6	画面写入地址	未设置	公共设置，见 6.3 Modbus 主站的“公共参数”。
7	画面取自地址	未设置	公共设置，见 6.3 Modbus 主站的“公共参数”。
8	字节序	默认大端	公共设置，见 6.3 Modbus 主站的“公共参数”。

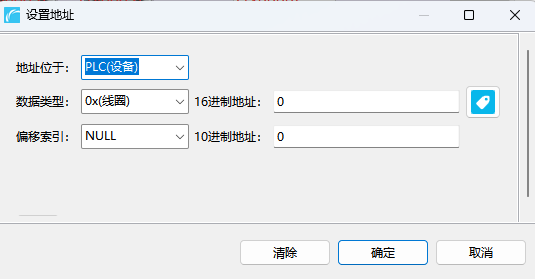

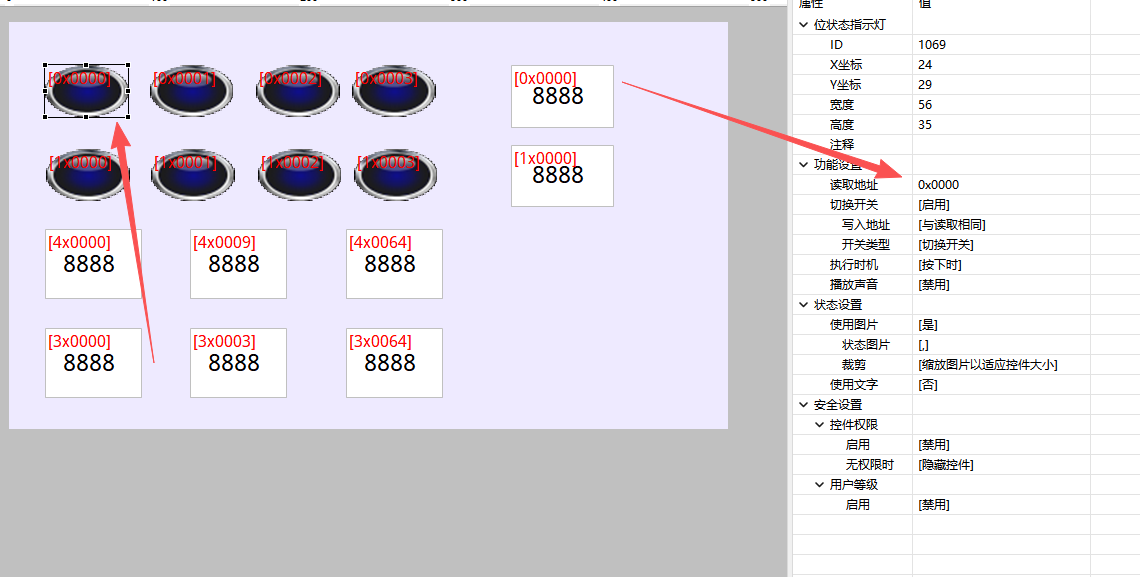

2. 地址绑定

控件	工程地址	协议数值地址	功能
水温	`3X0064`	100	输入寄存器，读 FC04
液位	`3X0065`	101	输入寄存器，读 FC04
转速 / 低速 / 高速	`4X0064`	100	保持寄存器，读 FC03，写 FC06/10
水泵 / 启动 / 停止	`0X0224`	548	线圈，读 FC01，写 FC05

地址换算： 工程地址后缀按十六进制填写，0064=十进制 100，0224=十进制 548。0/1 区的单地址为 1 位，3/4 区为 16 位字；40001 等手册标签须先按设备规则换算。

3. 应用

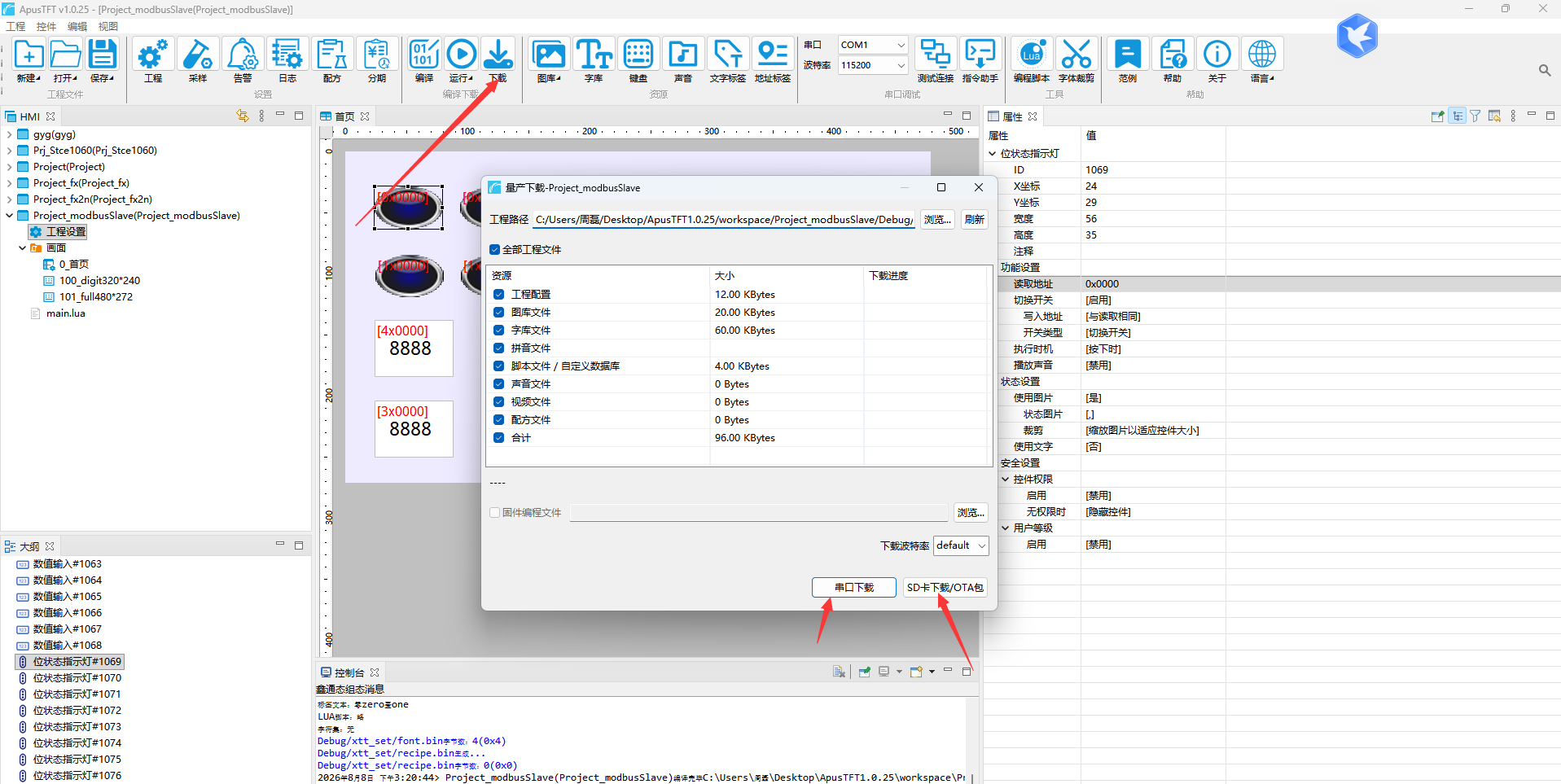

下载本节工程 · 6.8 示例下载

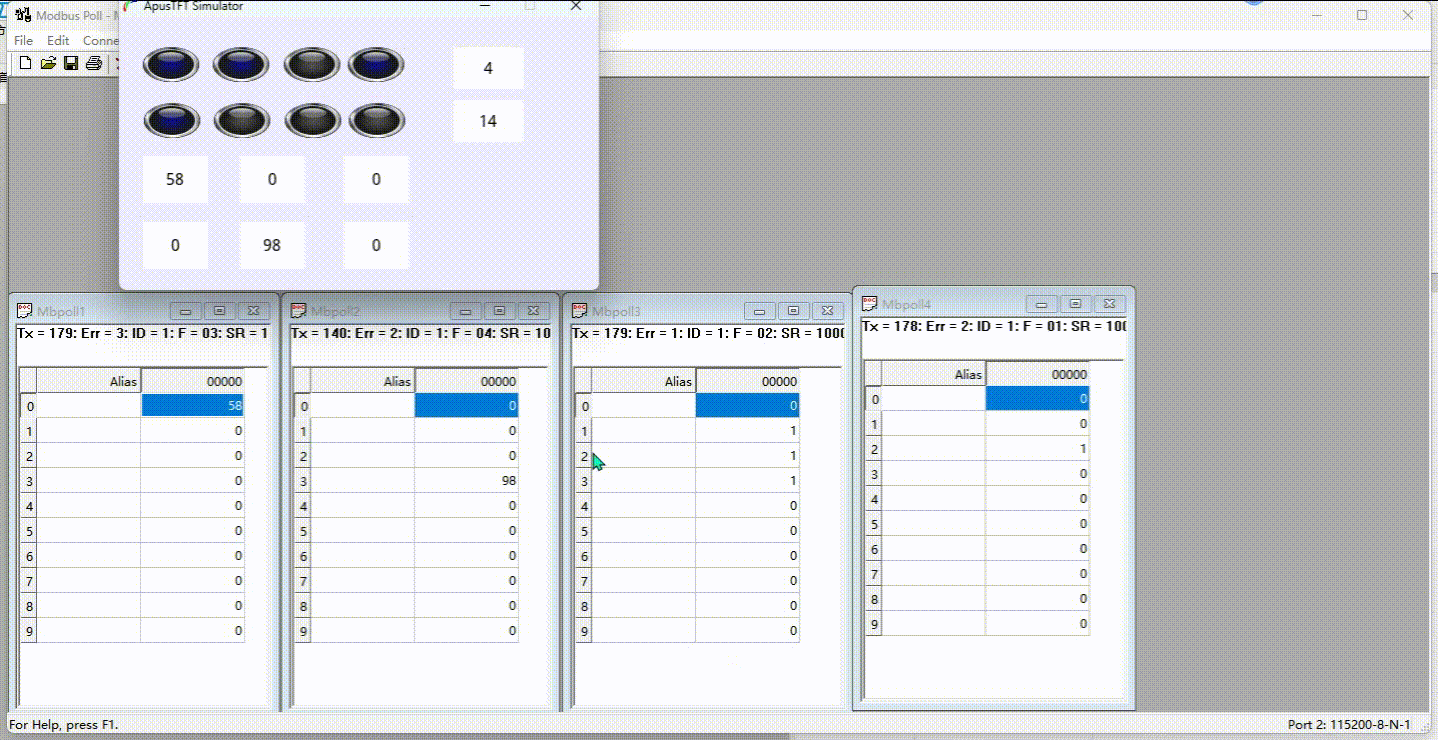

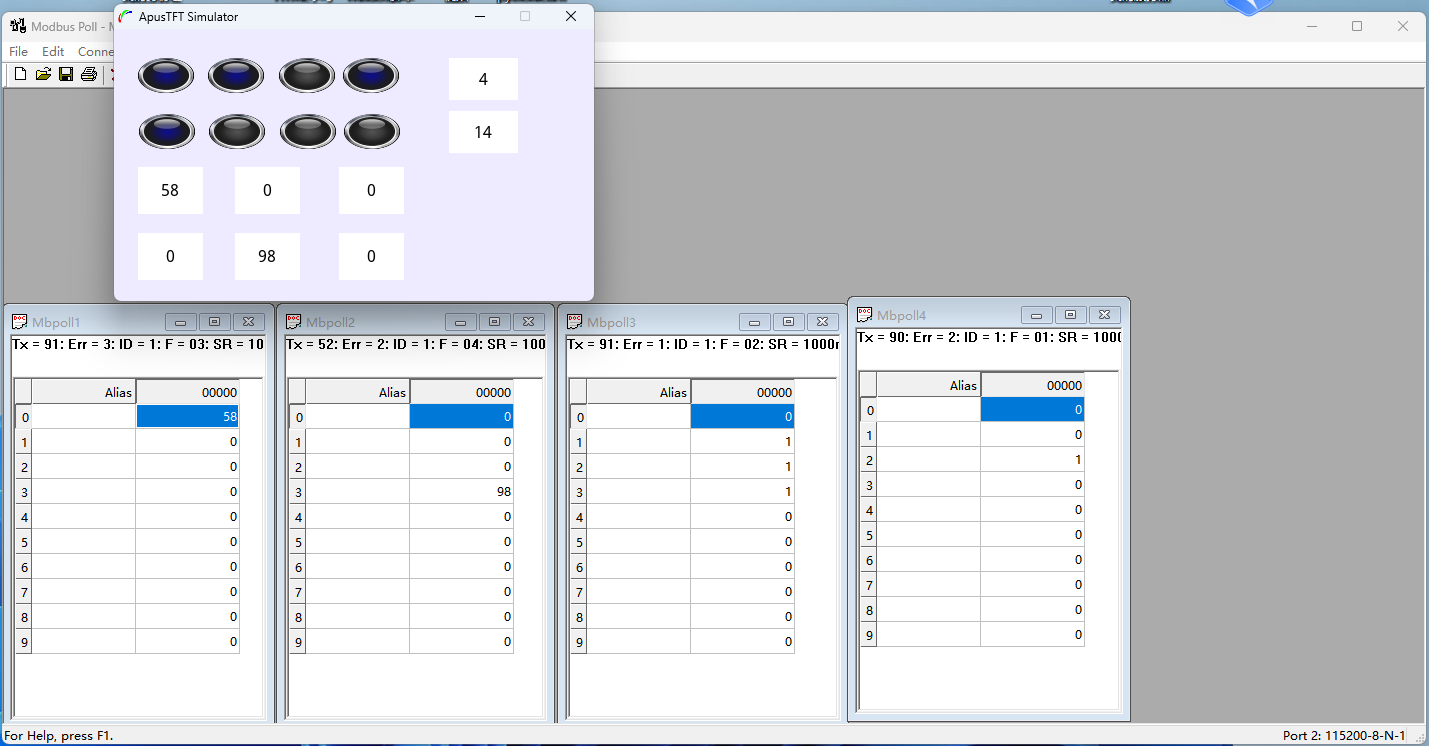

打开 SeasideSlave 并运行，模拟器串口副屏选择 工程通信，打开 COM2。
助手选择 Modbus 主站，站号 1，打开 COM3。
点击“读取”，转速初值为 0；写入 70 后，屏上转速更新，再读取确认。
在助手中启动、停止水泵；在屏上按“低速 40%”，再从助手读取，结果为 40。

示例脚本每 500 ms 向屏内输入区更新水温 25、液位 65。保持寄存器由主站或画面操作修改，避免周期脚本覆盖设定值。

lua 复制代码

local INPUT, HOLDING = 5, 6

function on_init()
    set_uint16(HOLDING, 100, 0)
    start_timer(6, 500, 0, 0)
end

function on_timer(timer_id)
    if timer_id ~= 6 then return end
    set_uint16(INPUT, 100, 25)
    set_uint16(INPUT, 101, 65)
end

1/3 区对外部主站只读，屏内部 Lua 可以更新这些数据。完整四区及脚本用法见 5.6 Modbus 读写。

3.1 报文核对

以下报文字节为十六进制，末尾为 CRC 低字节、高字节。

操作	请求	正常应答
读取保持寄存器 100，值为 70	`01 03 00 64 00 01 C5 D5`	`01 03 02 00 46 39 B6`
写保持寄存器 100=70	`01 06 00 64 00 46 49 E7`	原报文回显
置位线圈 548	`01 05 02 24 FF 00 CD 89`	原报文回显
复位线圈 548	`01 05 02 24 00 00 8C 79`	原报文回显

4. 常见问题

现象	检查项
一直无应答	主从角色、站号、COM 配对及串口参数
读到别的值	数据区、十六进制地址和字节序
写后又恢复原值	设备或周期脚本是否覆盖该地址
显示为 0	0 可以是有效数值，结合通信记录判断
