4.4 告警记录

什么是告警记录？

本系统支持用户自定义告警事件的触发条件与内容词条，通过实时监测 PLC 或内部寄存器的数值变化，自动判断是否满足预设逻辑，并在满足条件时触发多维度告警响应。所有告警记录具备掉电持久化存储能力，确保关键事件不丢失。

核心功能如下：

1.灵活的触发条件配置

• 基于寄存器值（如 4x1000、M200）设置布尔或数值型判断条件；
• 支持多种比较逻辑：==、!=、>、<、>=、<=，以及位状态检测（如 LW100.3 == 1）；

2.多模态告警提示

• 声光联动
  • 触发时可选启用蜂鸣器鸣叫（支持音调/持续时间配置）；
  • 可联动屏幕背光闪烁或全屏高亮，强化视觉警示；

3.掉电安全存储

• 所有触发的告警事件（含时间、内容）自动存储；
• 设备断电重启后，历史告警记录完整保留，支持事后追溯与审计

系统相关寄存器

下载链接

https://help.simtutai.cn/docs/xia-zai-lian-jie

1.属性说明

1.1.告警设置

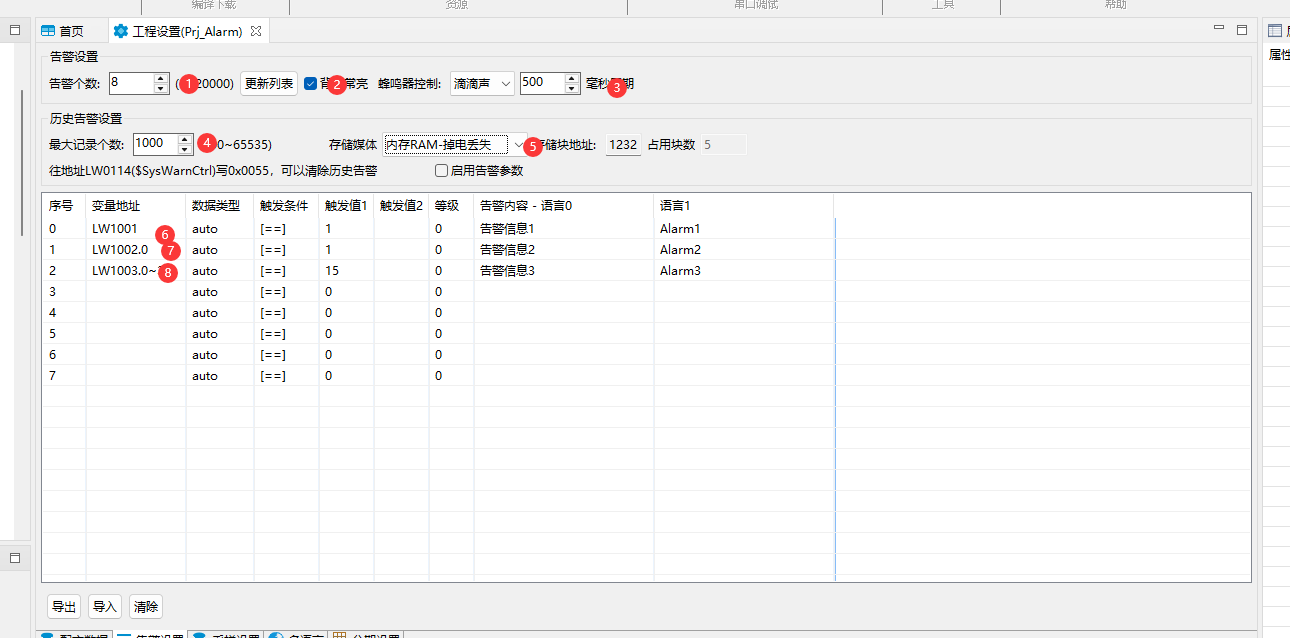

告警设置，在工程→工程设置中，相关配置如下所示：

1.1.1.告警条数

最大支持10000种告警记录，点击更新，自动给序号（告警ID）编号；默认32钟告警记录，告警ID为0-31。如输入1000，点击更新，告警ID为0-999

1.1.2.背光

告警触发时点亮背光；相关系统寄存器SysWarnCfg (LW0112)，bit0设置。一般搭配自动待机功能使用，告警触发时，屏幕待机状态下背光自动亮起，告警结束后，自动待机。

1.1.3.蜂鸣器控制

控制方式可设置关闭、滴滴声、长鸣。时间单位ms；相关系统寄存器SysWarnCfg (LW0112)，bit1~2。若告警触发时候，屏幕的蜂鸣器自动响应。

1.1.4.最大记录数

最大支持10000条

1.1.5.存储方式

1.内部RAM-掉电丢失；
2.Flash-掉电存储：最大条数，受限于剩余Flash的空间大小
我司E系列的Flash大小为默认为16M，一个块的单位为4K。IDE会根据工程大小自动生成存储块地址

1.1.6.告警内容

1. 序号：若告警条数为32，即告警ID为0 – 31；
2. 触发条件：支持基本的逻辑运算“>”、“<”、“>=”、“<=”、“==”、“!=”、“IN”（相当于a <= x <=b）、“OUT”（相当于x<a或x>b）。

3.告警等级：可设置0~15个等级，用户可以通过系统变量筛选等级查看不同的告警。
- SysWarnLevel,LW0115，UINT16类型数据，其中bit0-bit15对应0~15个等级，如要查看等级1和等级2的告警内容，则SysWarnLevel =(1<<1) | (1<<2)

2. 告警内容：告警条件成立时，触发显示的告警内容。当系统语言大于2，可直接对不同的语言编辑告警内容。

1.1.7.清除

往系统变量SysWarnCtrl（LW0114）写入0x0055，即可清空告警信息；写入0x0001，即可导出SD卡或U盘；

1.1.8.告警内容导出

1. 导出 如项目中一共3种语言。点击导出，生成csv文件，每一列格式如下所示： 告警条件，告警语言1，告警语言2，...，告警语言N（N≤15），告警等级

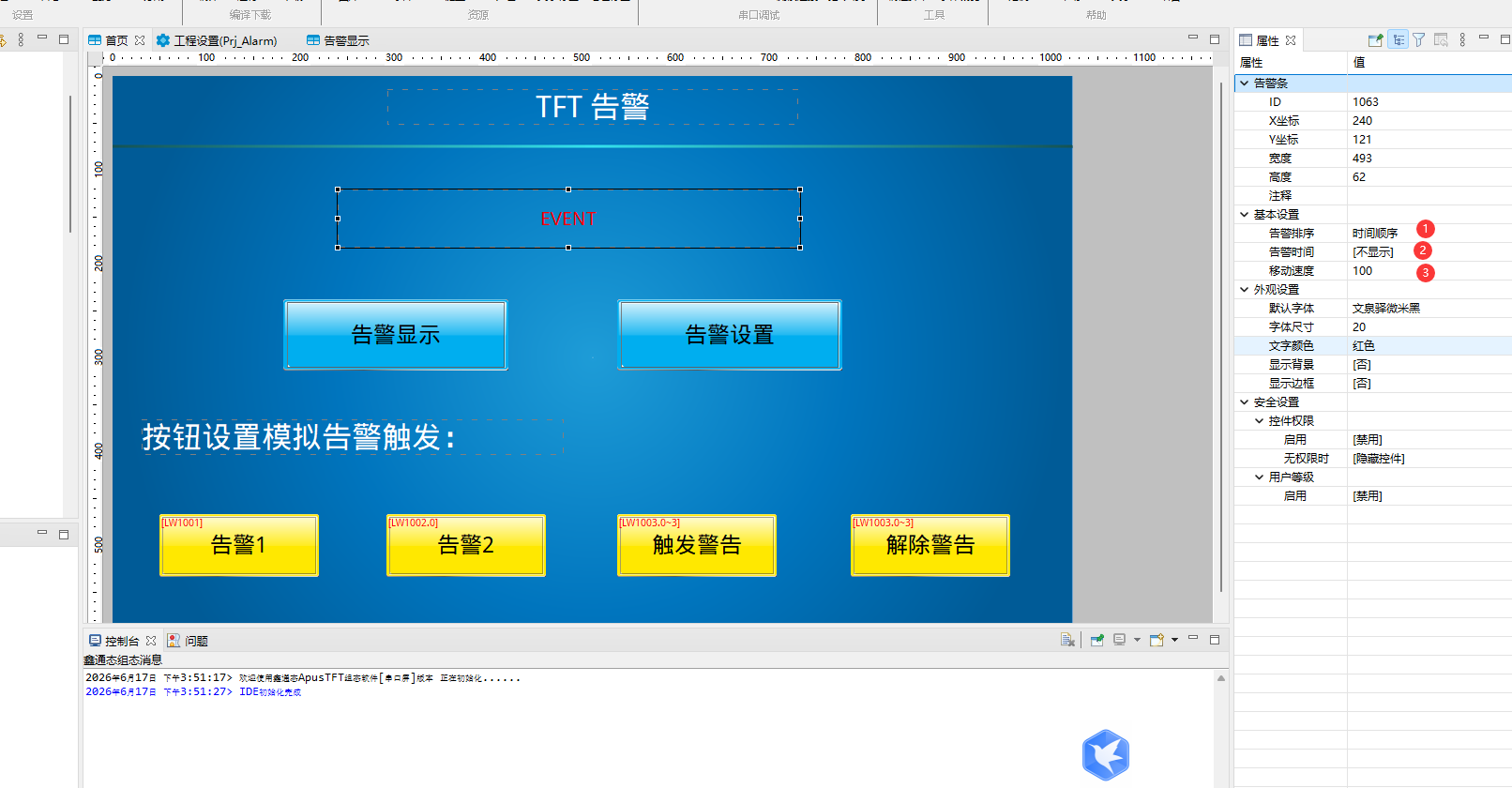

2.告警条属性

【告警条】以跑马灯的方式，将所有当前的告警从右往左滚动显示

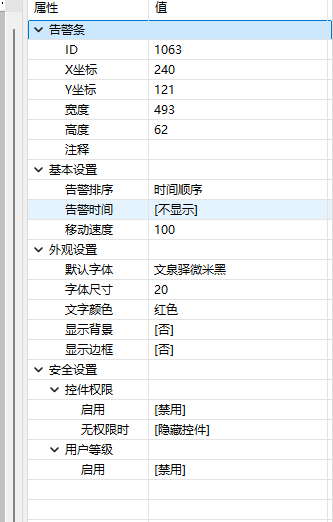

2.1.基本属性

1. 告警排序：可选时间顺序、时间逆序；
2. 告警时间：可选择不显示、显示时间、显示日期、显示时间和日期。默认不显示，只显示告警内容，反之。将发生告警的时间拼接到告警内容后面；
3. 移动速度：告警内容从左往右滚动显示，单位毫秒；


2.2.外观设置

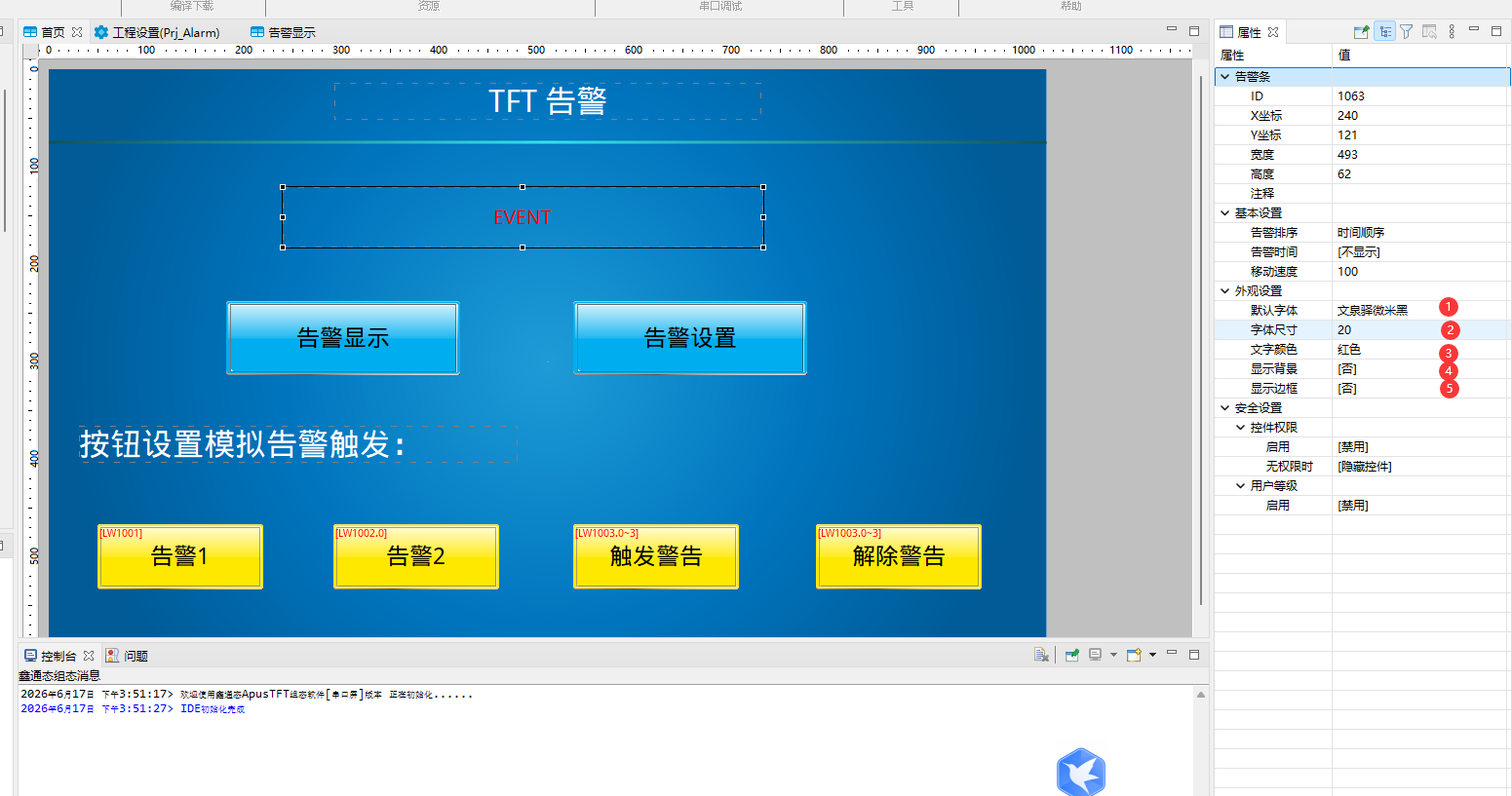

告警条外观设置如下所示

1. 默认字体：显示文字的字体；
2. 字体大小：显示字体的大小；
3. 文字颜色：显示文字的颜色；
4. 显示背景：可设置告警条背景颜色；
5. 显示边框：可设置告警条边框颜色。

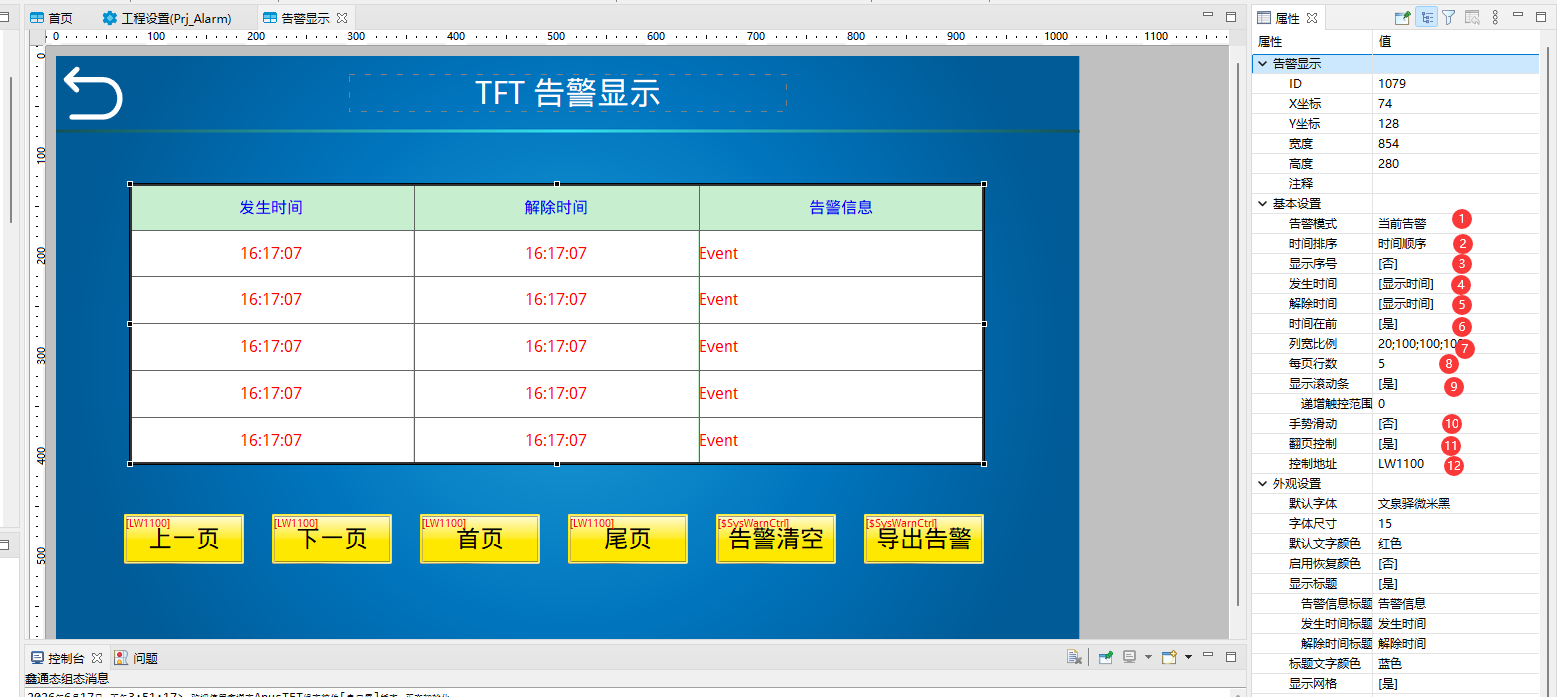

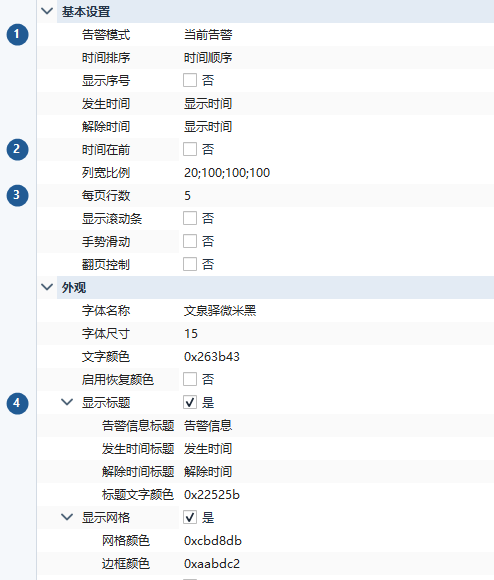

3.告警显示属性

3.1.基本设置

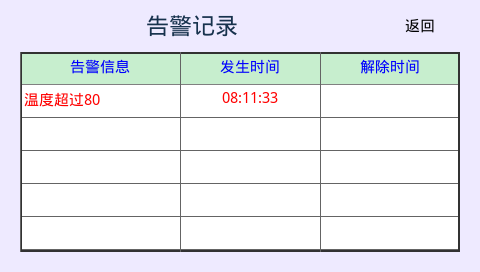

1. 告警模式：可选当前告警、历史告警；
   • 当前告警：告警解除后，表格中不显示，不支持掉电存储；
   • 历史告警：告警解除后，仍记录下来，可支持掉电存储；
2. 时间排序：时间顺序或时间逆序
3. 显示序号：√，第一列显示序号
4. 发生时间：可选不显示、显示时间、显示日期、显示时间和日期。
5. 解除时间：可选不显示、显示时间、显示日期、显示时间和日期。
6. 时间在前：默认不勾选。勾选后，告警时间在前，告警内容在后；
7. 列宽比例：调整每一列的宽度；
8. 每页行数：显示的行数，不包括表头；
9. 显示滚动条：√；若告警内容小于“每页行数”时，不显示滚动条；若告警内容大于“每页行数”时，显示滚动条，并可以拖动滚动条查看数据；
10. 手势滑动：√；可上下滑动表格，查看告警内容
11. 翻页控制：默认不勾选，勾选后可以通过变量地址控制表格翻页；
    • Addr+0，设置数据记录的翻页：1-上一页（第一行方向）；2-下一页；3-首页（第一行）；4-尾页（最后以后）；
    • Addr+1，读取翻页操作是否可行：BIT1表示 “上一页”、BIT2表示“下一页”、BIT3表示“首页”、“BIT4”表示尾页。若该位为1，表示翻页可以执行；若该位为0，表示翻页操作不可以执行。

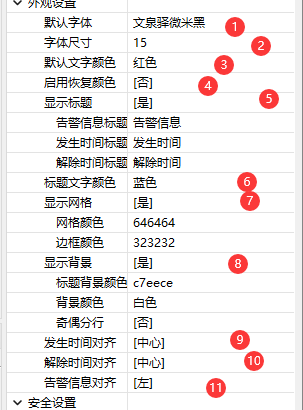

3.2.外观设置

告警显示的外观设置如下所示：

1. 默认字体：显示文字的字体；
2. 字体大小：显示字体的大小；
3. 文字颜色：显示文字的颜色；
4. 启用恢复颜色：恢复报警后颜色
5. 显示标题：
   • 告警信息标题：可设置告警信息栏标题名称；
   • 发生时间标题：可设置发生时间栏标题名称；
   • 解除时间标题：可设置解除时间栏标题名称；
   • 标题文字颜色：可设置标题栏文字的颜色；
6. 显示网格：
   • 网格颜色：可设置网格线颜色；
   • 边框颜色：可设置表格边框颜色；
7. 显示背景：
   • -标题背景颜色：可设置标题栏背景的颜色；
   • -背景颜色：可设置内容背景的颜色；
   • 奇偶分行：
     • -背景颜色2：可设置奇数行内容的背景颜色；
8. 发生时间对齐：发生时间栏内容对齐方式；
9. 解除时间对齐：解除时间栏内容对齐方式；
10. 告警内容对齐：告警栏内容对齐方式。

4.应用

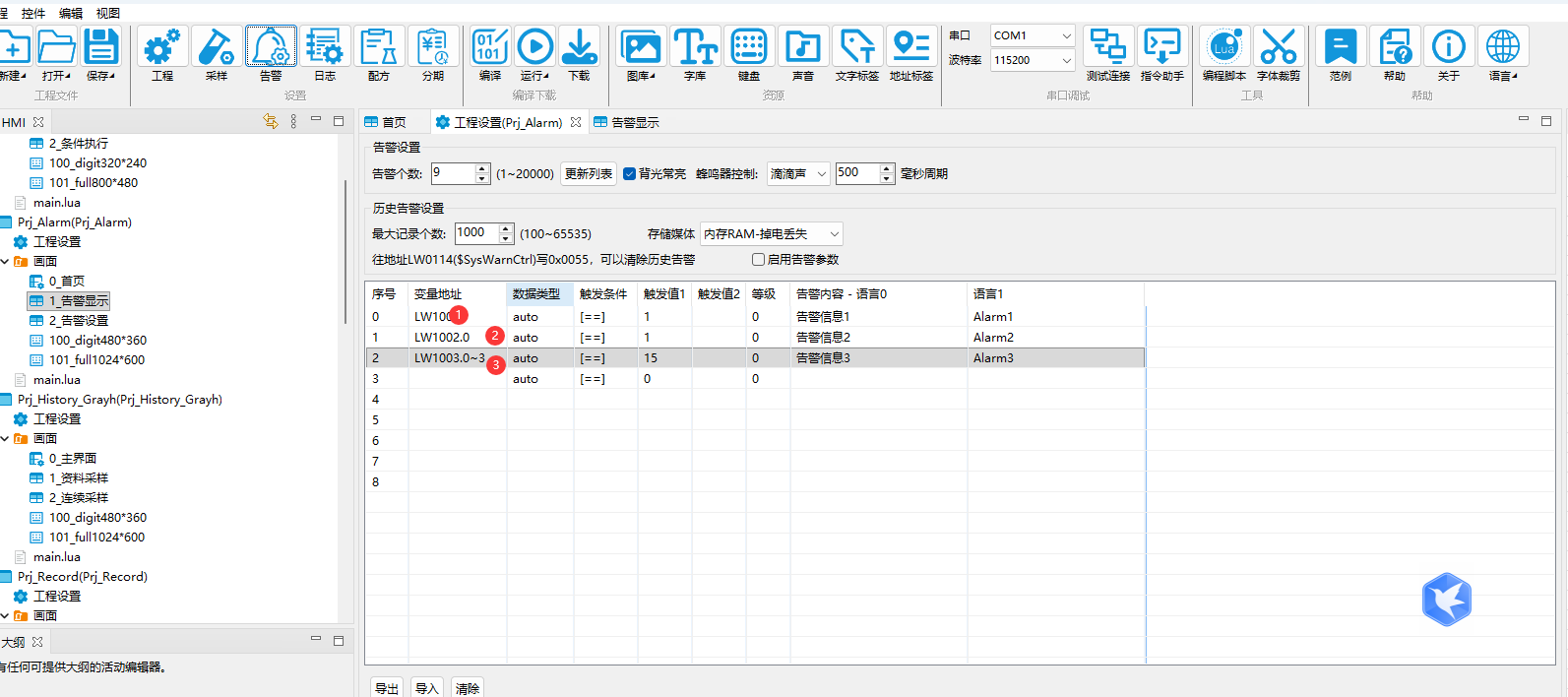

4.1 告警设置

“工程”→“告警设置”配置如下所示：

序号告警ID0：【触发条件】：LW1001 ==1； 【告警等级】：1；【告警内容】：告警1；

序号告警ID1：【触发条件】：LW1002.0==1； 【告警等级】：2；【告警内容】：告警2；

序号告警ID2：【触发条件】：LW1003.0~3==15；【告警等级】：3；【告警内容】：告警3。

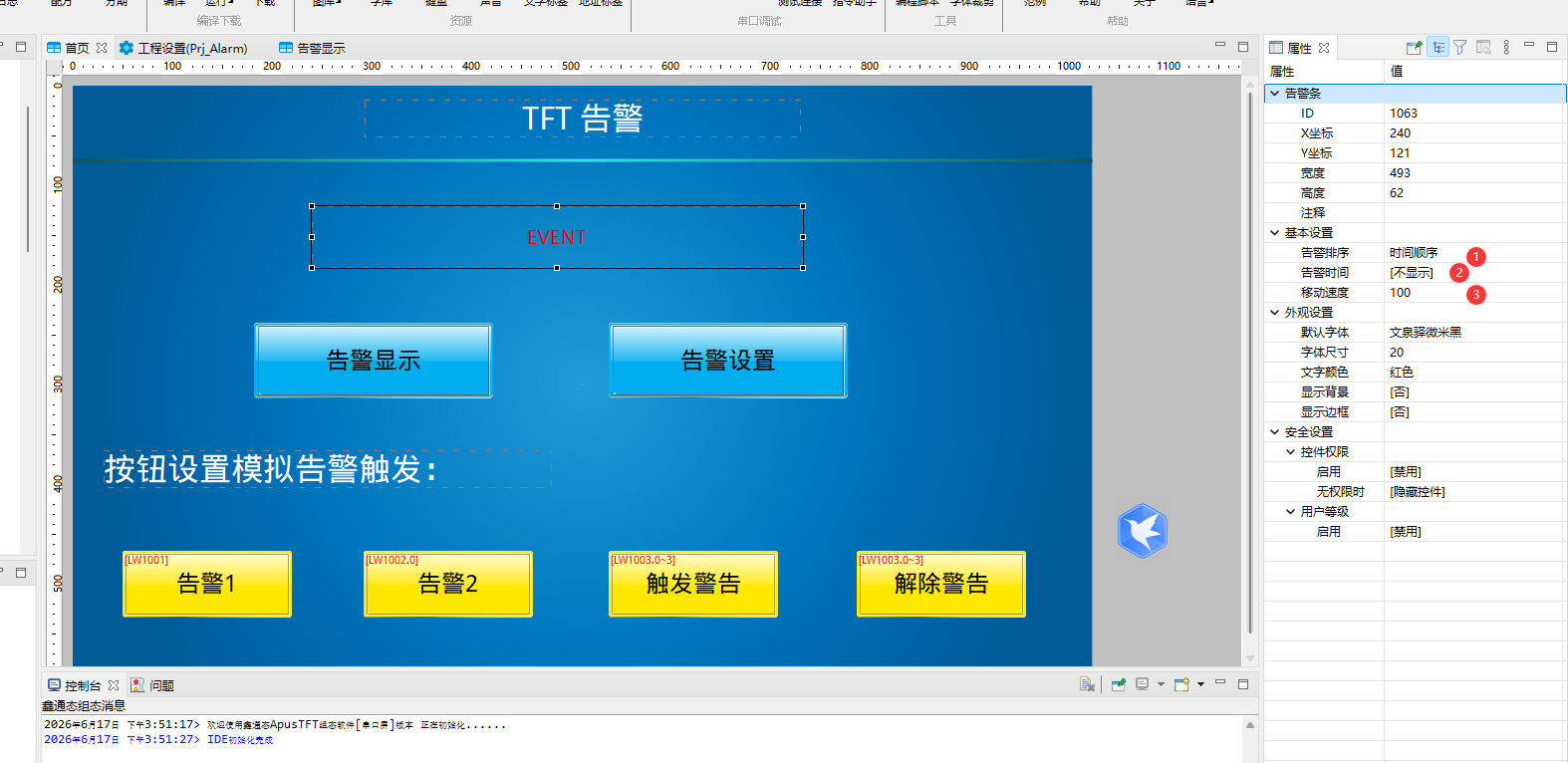

4.2.告警条

告警条控件属性配置如下所示：

1. 告警排序：时间顺序
2. 告警时间：显示日期时间格式
3. 移动速度：100

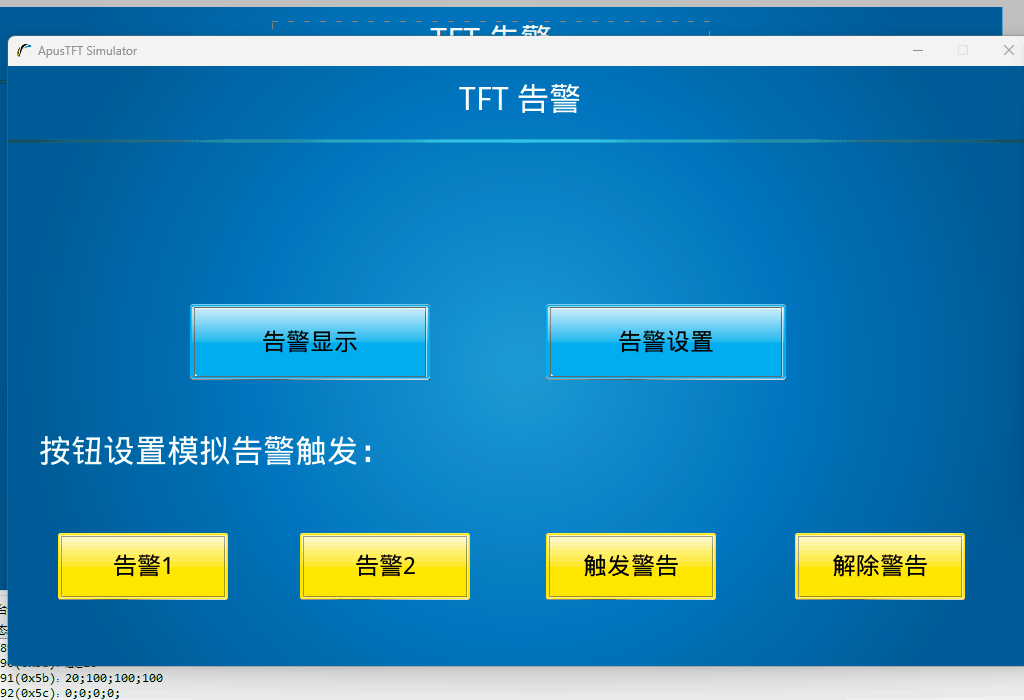

4.2.2.运行预览

4.3.告警显示

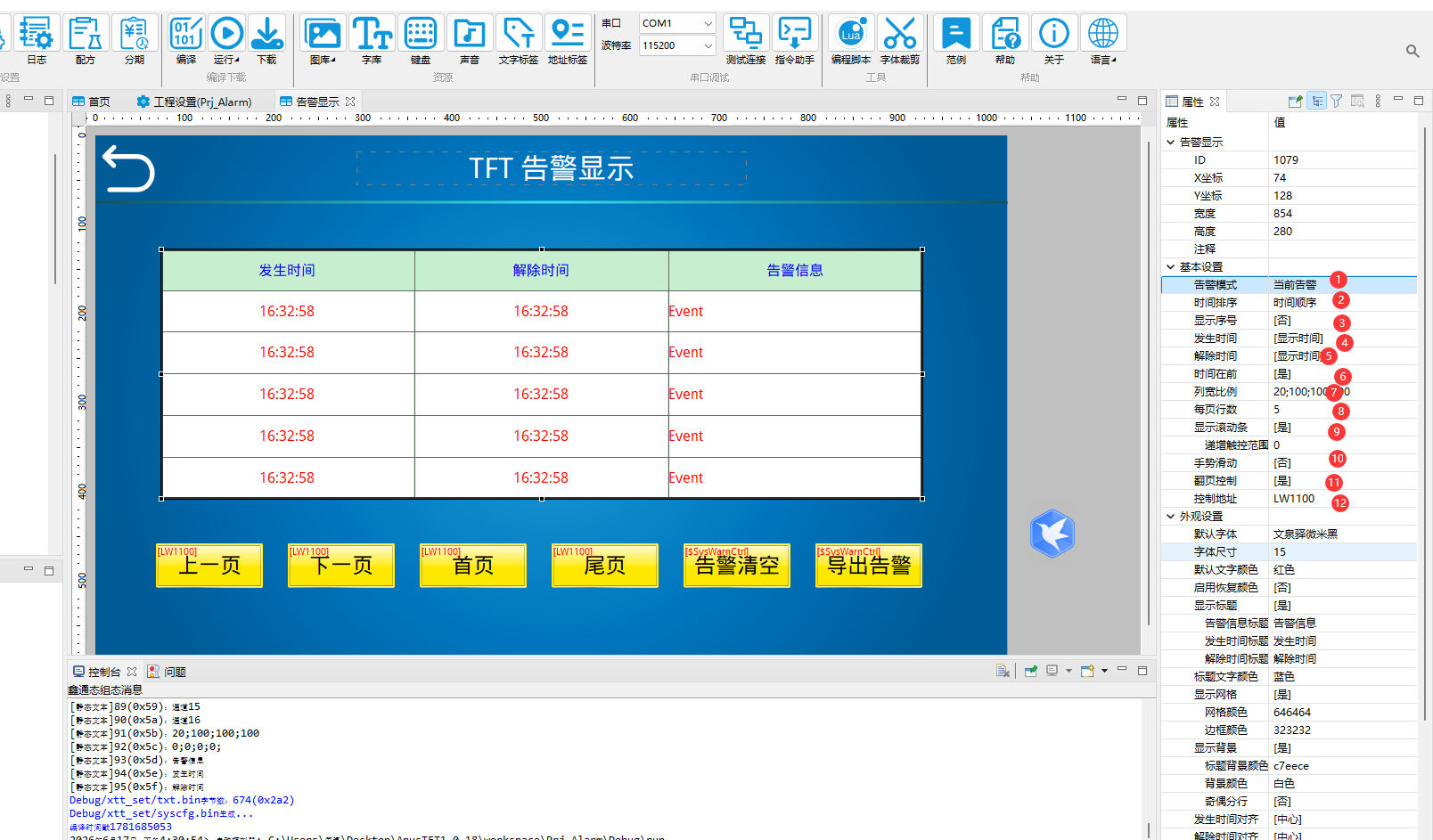

4.3.1.告警显示配置

“告警控件”属性配置如下所示：

1. 告警模式：历史告警；
2. 时间排序：时间顺序；
3. 显示序号
4. 发生时间：显示日期和时间；
5. 解除时间：显示日期和时间；
6. 时间在前：√；
7. 列宽比例：20;50;100;100;
8. 每页行数：5；
9. 显示滚动条：√；
10. 手势滑动
11. 翻页控制：√；
12. 控制地址：LW1100。

运行预览

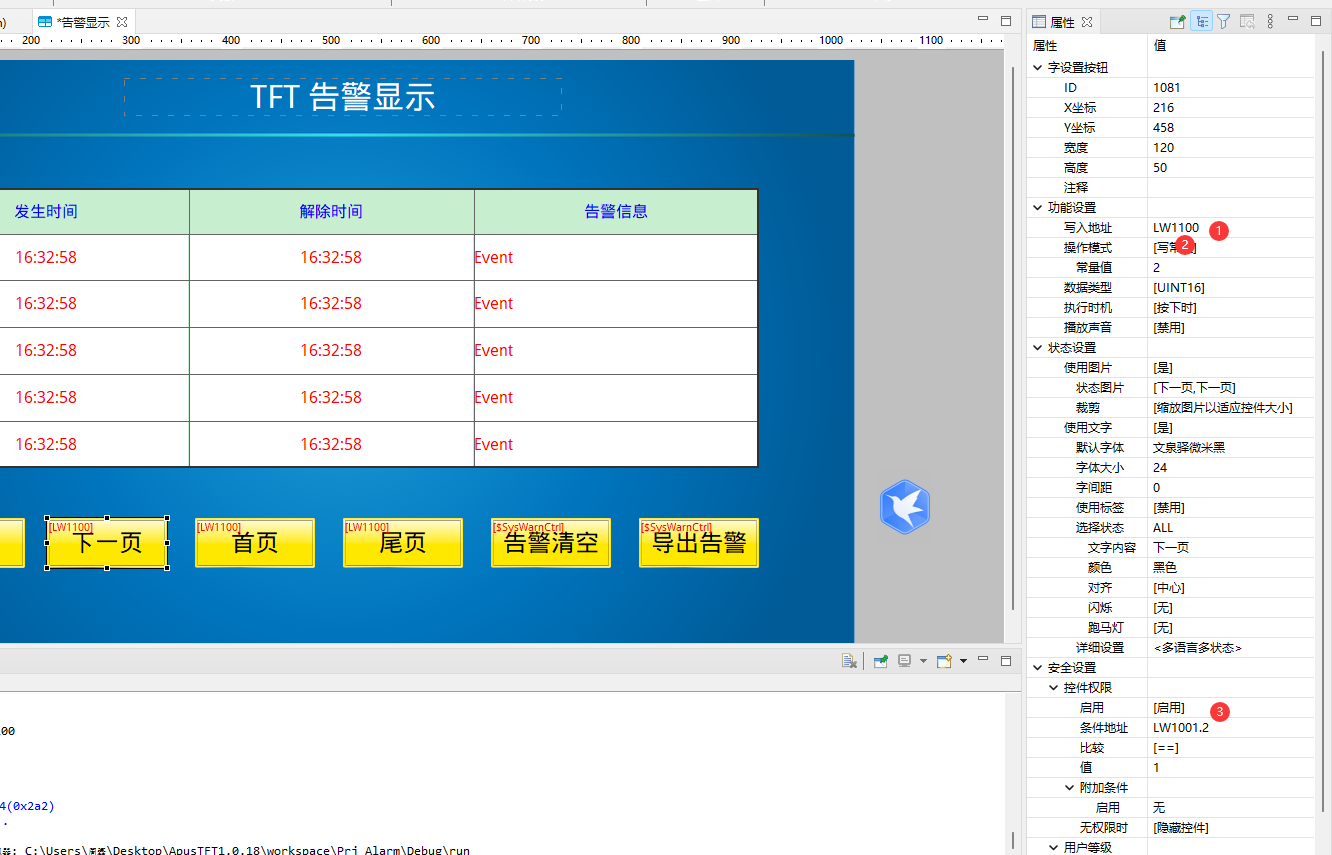

4.4.告警控件-翻页设置

4.4.1.控件配置

添加4个字按钮控件，均关联LW1100地址，和曲线控件配置的“控制地址 LW1100”对应，配置如下所示

1. 写入地址：LW1100
2. 操作模式：写入常量
   • 常量值：1/2/3/4
3. 控制权限：√。显示隐藏，表示还有下一页、上一页操作
   • 条件控制：LW1100.1/LW1100.2
   • 比较：==
   • 值：1

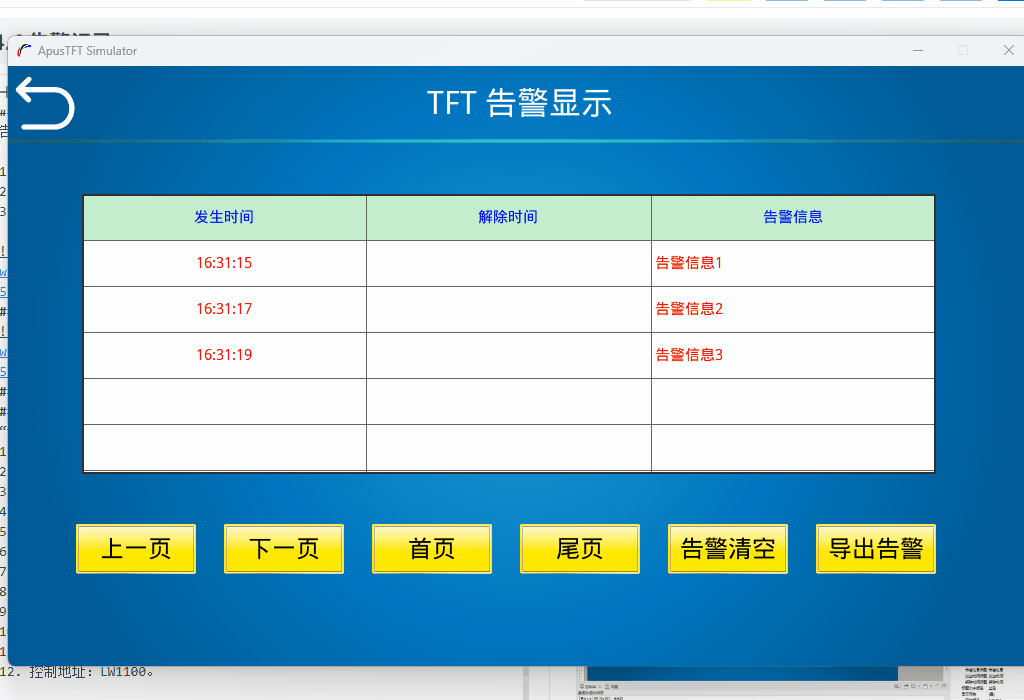

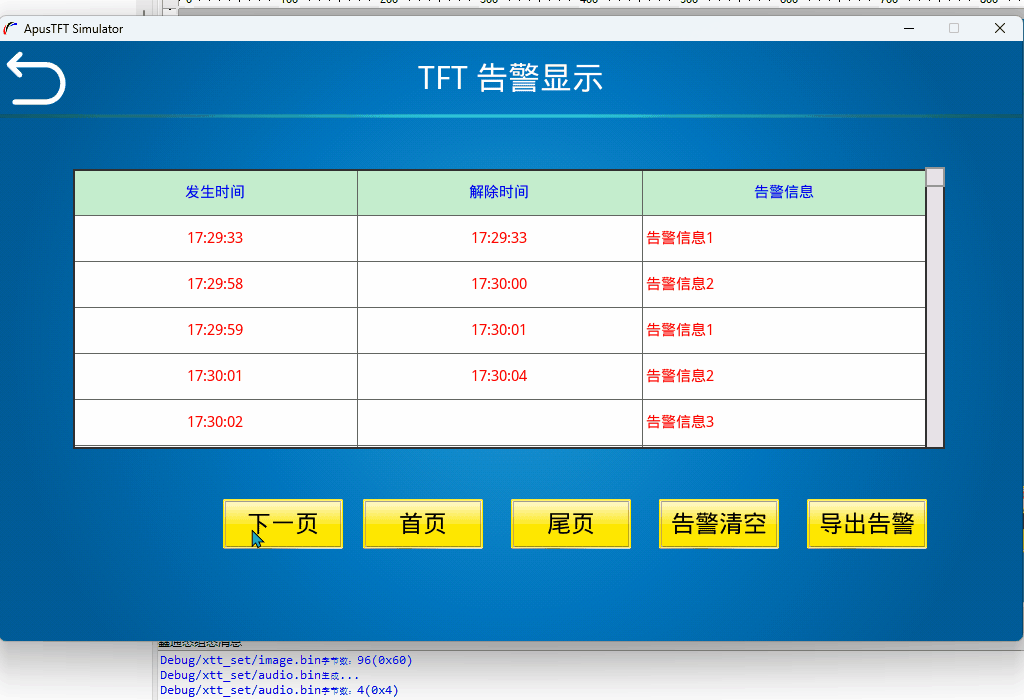

运行浏览

5.告警启用参数

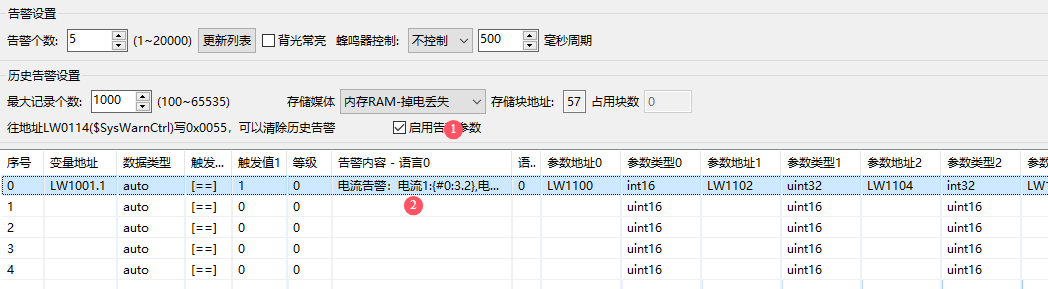

5.1.告警设置

1. 启用告警参数：√
2. 告警内容：启用告警参数，参数内容中，参数的设置要遵循{#data:M.N}这种格式
   data：告警参数ID，最多设置4个，从0开始
   M：整数位数,不足时前补空格
   N：小数位个数，显示补零
   例如：告警标签的语言0内容：电流告警：电流1:{#0:3.2},电流2:{#1:3.2},电流3:{#2:5.3},电流4:{#3:5.3}
   {#0:3.2}表示：参数0显示3位整数2位小数；

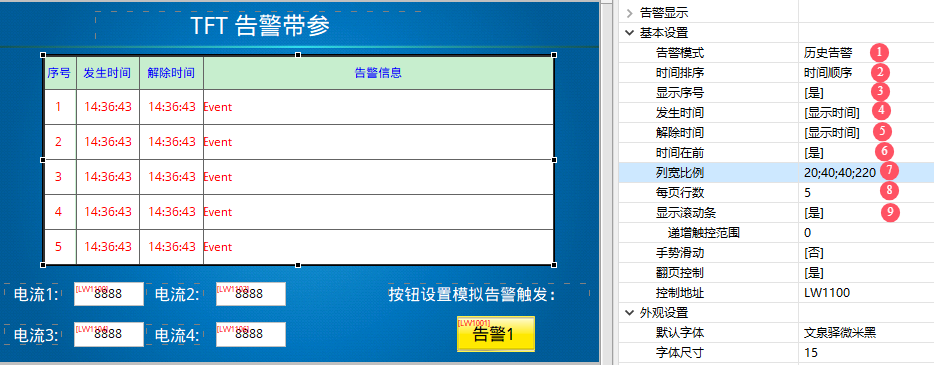

5.2.画面配置

在画面添加一个告警显示控件，“告警控件”属性配置如下所示：

1. 告警模式：历史告警；
2. 时间排序：时间顺序；
3. 显示序号：√；
4. 发生时间：显示时间；
5. 解除时间：显示时间；
6. 时间在前：√；
7. 列宽比例：20;40;40;220
8. 每页行数：5；
9. 显示滚动条：√；

   界面设置四个数值控件：其关联地址和类型与告警设置中相同，如下：


5.3 Lua脚本

变量赋初值，方便测试

function on_init()
  set_uint16(LW,0x1100,1235)
  set_uint32(LW,0x1102,1326)
  set_uint32(LW,0x1104,7635)
  set_float(LW,0x1106,26.89)
end

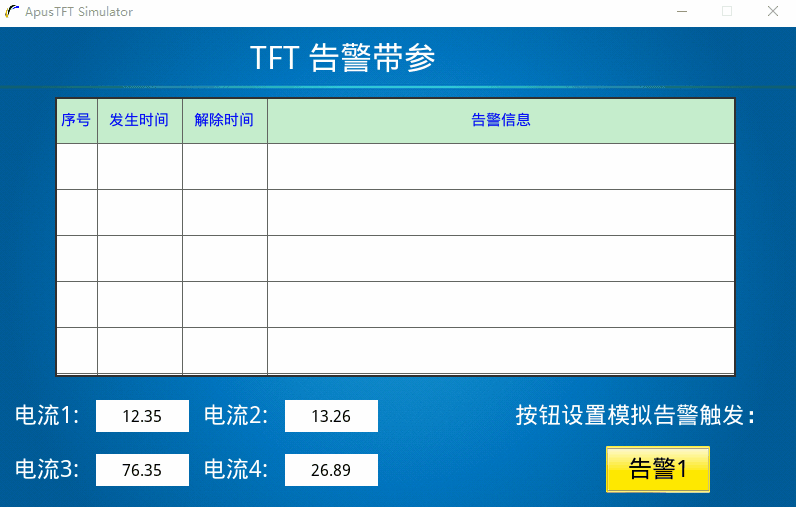

5.4运行预览
