6.6 三菱 FX3U

通过三菱 FX3U 编程口协议，读取软元件并写入设定。本节提供海岸泵站的地址绑定工程。

核心功能

• D 寄存器数值显示与输入。
• M 位状态显示及启停控制。
• 读取合并、超时及重试配置。

1. 参数设置

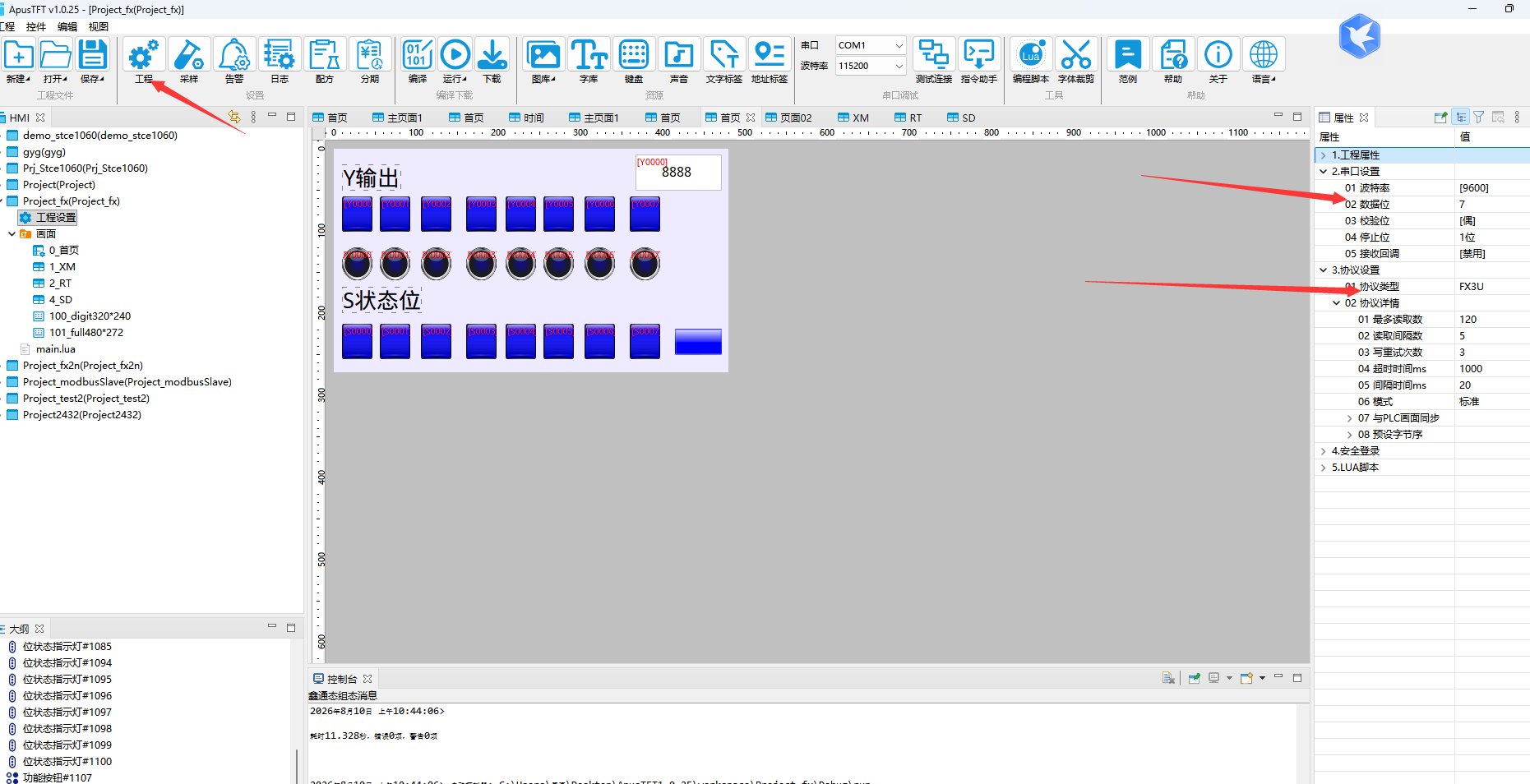

在 工程 → 设置 → 工程设置 中配置通信参数。

序号	参数	本例	作用
1	协议类型	FX3U	选择当前工程使用的通信协议。
2	最多读取数	120	每次批量读取的数量上限，按 PLC 支持范围设置。
3	读取间隔数	5	允许合并的地址空隙；是地址数量，不是时间。
4	写重试次数	3	写请求失败后的重试次数。
5	超时时间ms	1000	发送请求后等待应答的时间。
6	间隔时间ms	20	通信报文之间的调度间隔；不等于所有变量的刷新周期。
7	模式	标准	标准 / 扩展；按 PLC 型号和所需软元件范围选择。
8	同步画面	否	公共设置，见 6.3 Modbus 主站 的“公共参数”。
9	画面写入地址	未设置	公共设置，见 6.3 Modbus 主站 的“公共参数”。
10	画面取自地址	未设置	公共设置，见 6.3 Modbus 主站 的“公共参数”。
11	字节序	默认大端	公共设置，见 6.3 Modbus 主站 的“公共参数”。

连接参数： 截图中的 115200、8N1 是范例占位参数，不能作为三菱编程口的固定设置。接入时按 FX3U 具体 CPU、接口和适配器资料修改；编程口与普通 RS232 / RS485 端口不能混用接线。

2. 地址绑定

控件	地址	用途
水温显示	D100	读取测量值
液位显示	D101	读取百分比
转速输入 / 低速 / 高速	D102	写入 0～100；按钮写 40 / 70
水泵指示 / 启动 / 停止	M0	显示状态、置位、复位

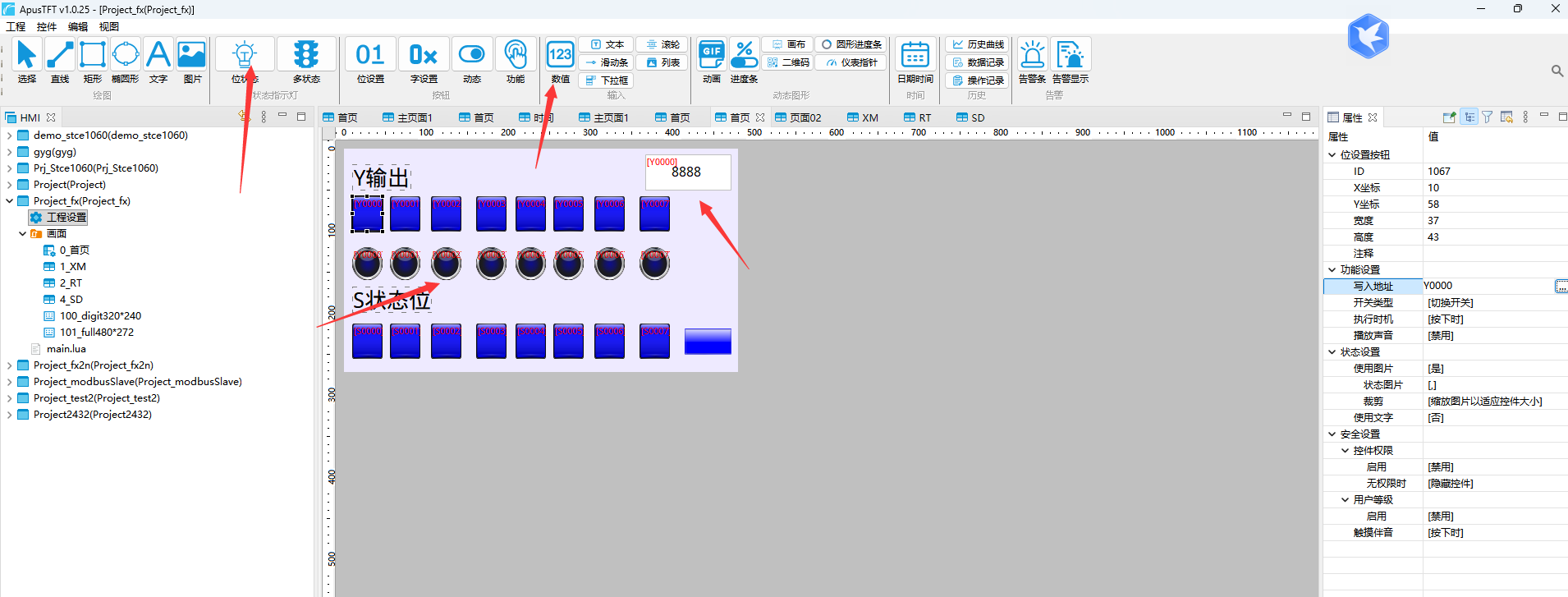

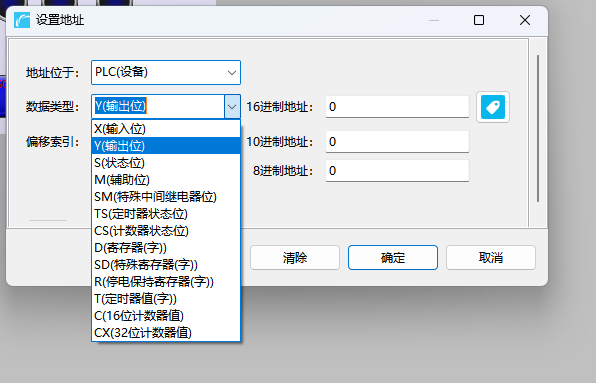

图中 ①选择 PLC（设备），②选择 D（寄存器字），③在十进制栏填写 102，对应十六进制 66；读取与写入均使用 D102。

在地址选择窗口中选择软元件类型和编号；实际范围、进制及权限以 PLC 资料和当前 IDE 地址窗口为准。X、Y 等地址不要直接套用 D 区的编号规则。

3. 应用

下载本节工程 · 6.8 示例下载

1. 打开 SeasideFX3U，确认协议为 FX3U。
2. 按实际设备配置串口参数，并把表中的地址调整到可供联调的软元件。

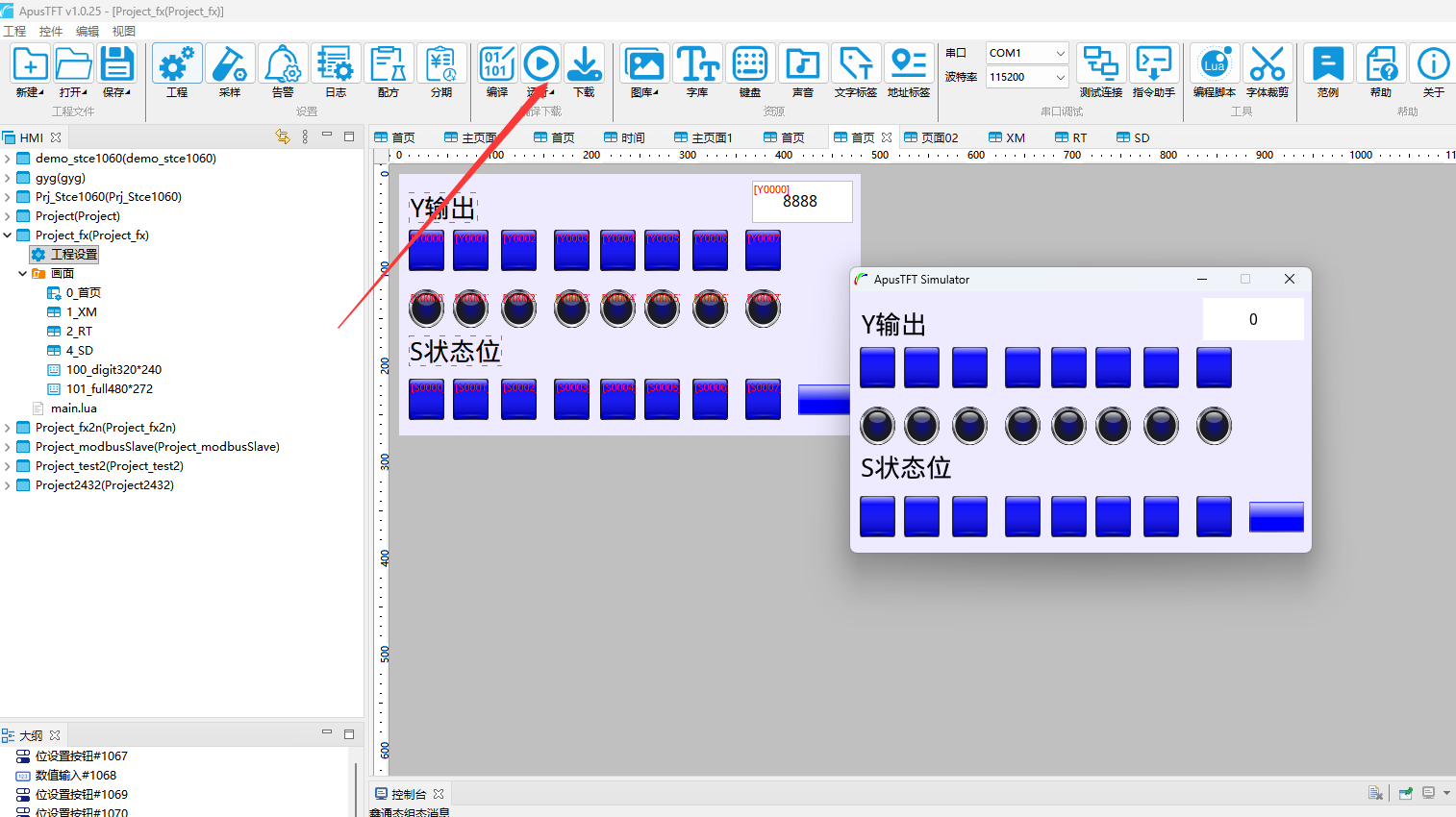

3. 编译、运行或下载到对应型号屏幕。先给 D100、D101 设置已知值，检查显示。

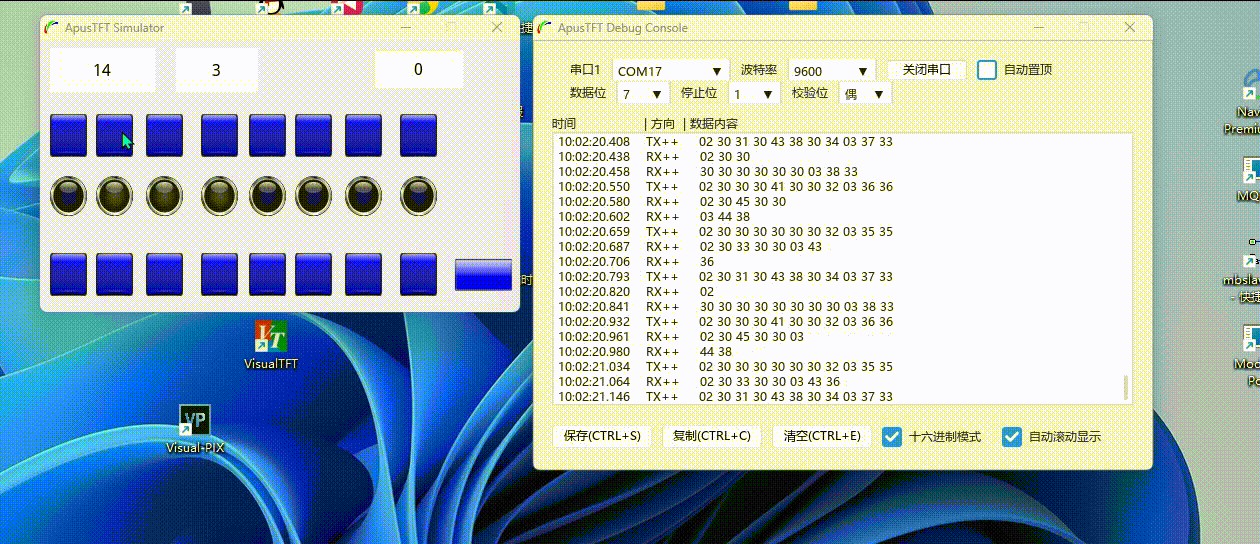

4. 测试 D102 写 40 / 70，再测试 M0 置位、复位；同时在 PLC 监视界面核对。

本工程已完成编译和画面检查；本章助手不实现 FX 编程口从站，FX 通信需连接对应 PLC 验证。

4. 常见问题

现象	检查项
无法连接	协议型号、接口电平、适配器接线、串口参数
端口被占用	同一接口上的编程软件是否仍在监视
部分地址异常	软元件范围、进制和标准 / 扩展模式
读得到、写不入	目标是否可写，PLC 程序是否覆盖该值

6.8 示例下载 · 6.5 三菱 FX2N
