6.1 DCBUS

DCBUS 用于主控板读写屏幕变量。本节以“海岸泵站”演示写入设定、读取水温和屏幕主动上传。

核心功能

• 变量读写与连续多字传输。
• 屏幕操作自动上传、写命令应答。
• CRC 校验与画面切换。

1. 参数设置

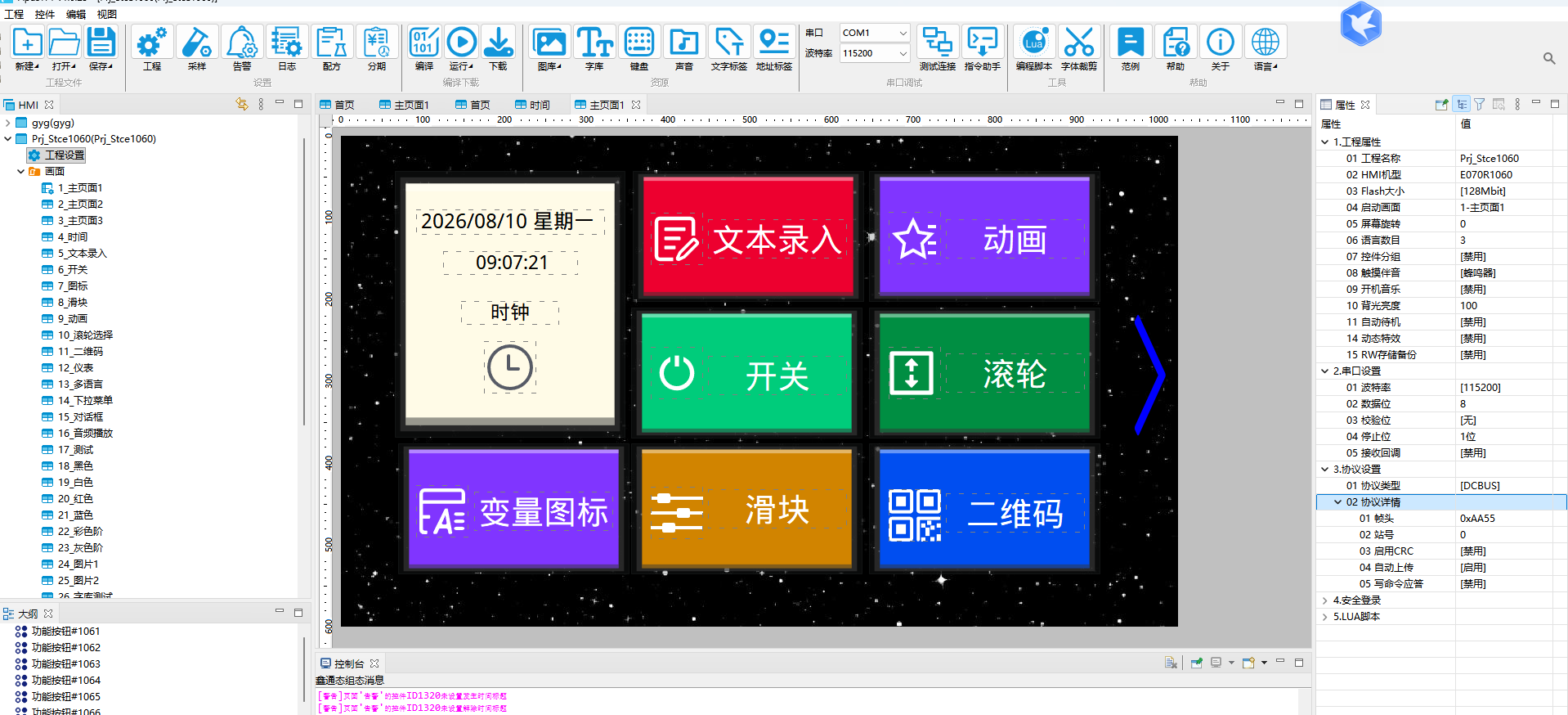

在 工程 → 设置 → 工程设置 中配置通信参数。

公共串口说明： 本例使用一对虚拟串口 COM2 ↔ COM3；模拟器选择 COM2，联调助手选择 COM3。实际电脑使用各自的配对端口号。两端不能打开同一个 COM。

2. 应用

下载本节工程 · 6.8 示例下载

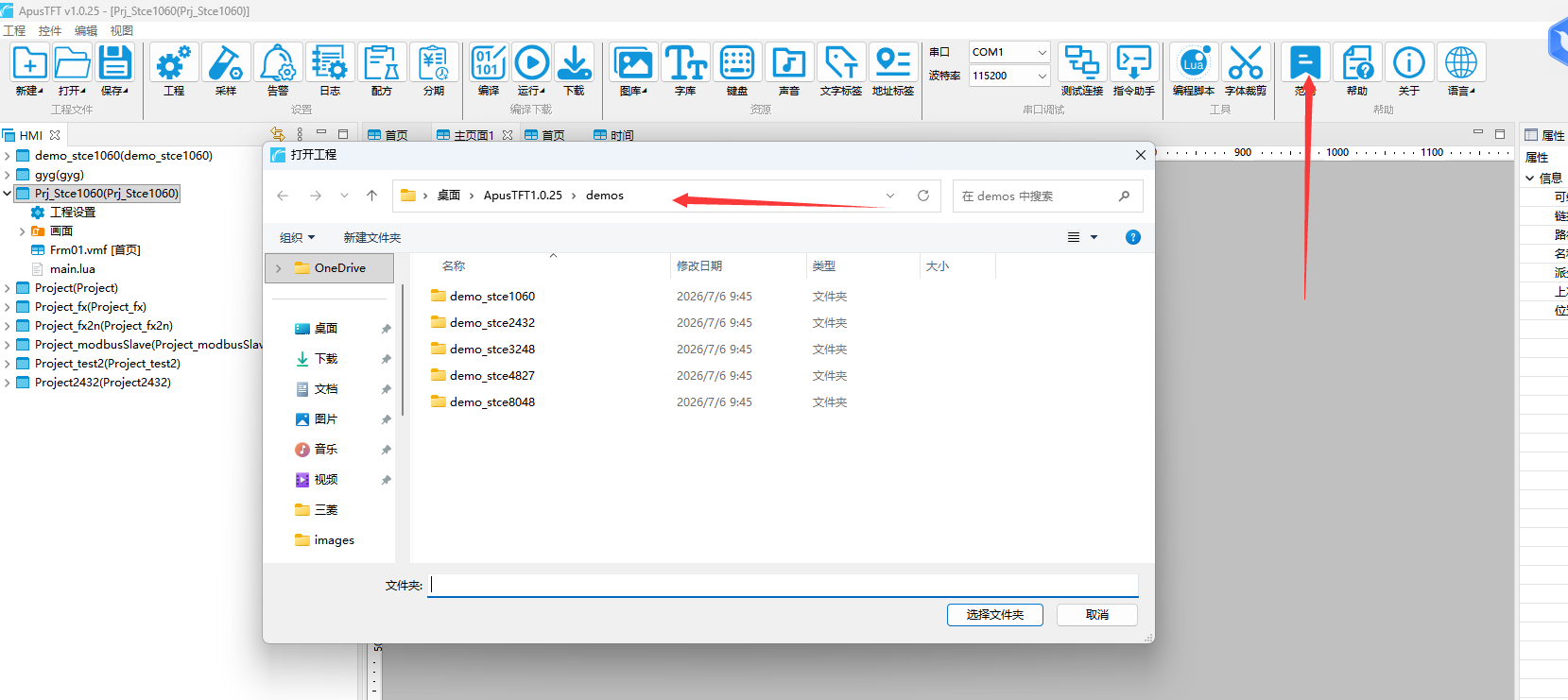

1. 打开 SeasideDCBUS.apustai，编译并运行。
2. 模拟器串口副屏选择 工程通信，打开 COM2。
3. 联调助手选择 DCBUS，打开 COM3，CRC 保持关闭。
4. 点击“写入设定”，屏上转速变为 70；点击“读取”，返回水温 25。
5. 在屏上切换低速、高速，观察助手收到的上传报文；用助手按钮测试水泵启停。

地址中的数字及下列报文字节均为十六进制；画面显示的 25、40、70 为十进制数值。

3. 报文说明

以下以水温值 9 演示；工程初始值为 25。先写入 9，再核对对应读应答。

3.1 帧格式和长度

每个字占 2 字节，高字节在前。批量数据按起始地址连续存放，地址每增加 1 表示下一个字。

单次读取 1～124 个字，单次写入最多 125 个字；最后一个地址不能超过 0xFFFF。写成功应答只包含帧头、站号、长度、功能码和校验，不包含地址或数据。

3.2 单字写入与读取

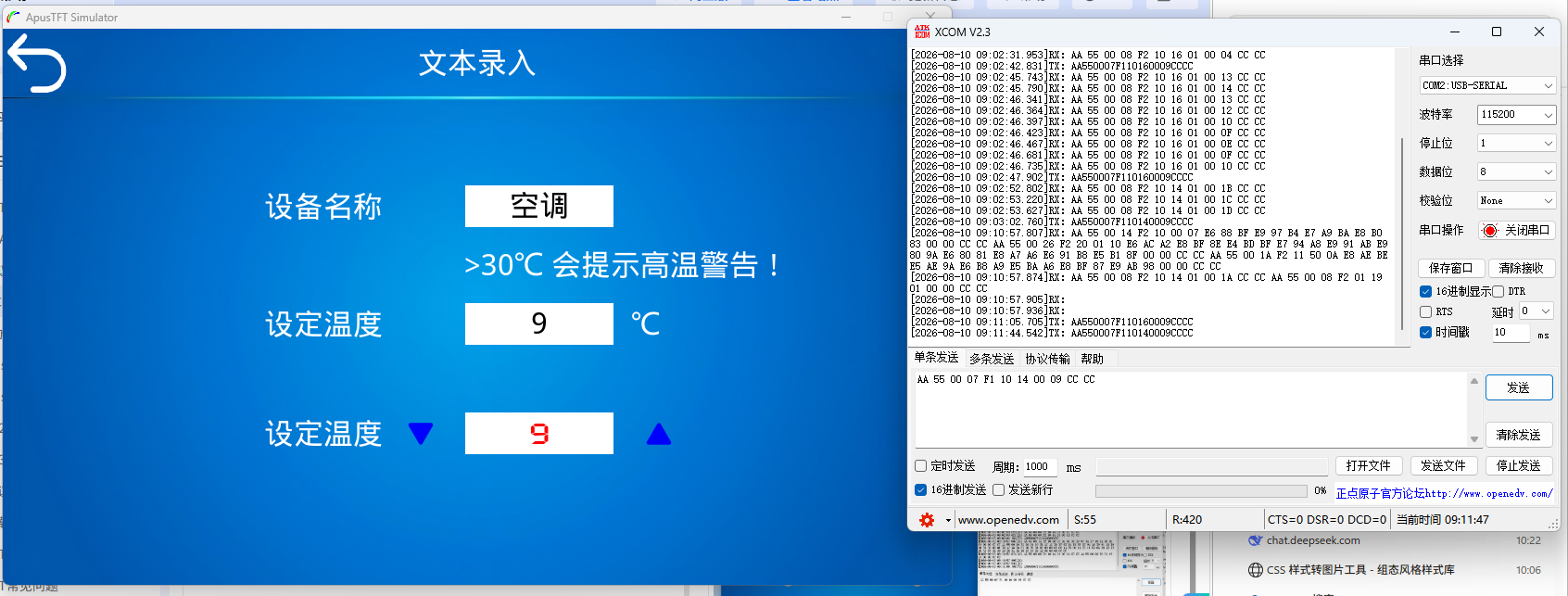

在串口工具中选择十六进制发送。主板给水温控件写入 9：

主板 → 屏幕：AA 55 00 07 F1 10 14 00 09 CC CC
屏幕 → 主板：AA 55 00 03 F1 CC CC

第二行仅在工程设置开启“写命令应答”时返回。屏幕处理写入后，绑定 LW1014 的水温控件显示数值 9。

主板读取 LW1014，假设当前值为 9：

主板 → 屏幕：AA 55 00 06 F2 10 14 01 CC CC
屏幕 → 主板：AA 55 00 08 F2 10 14 01 00 09 CC CC

请求中的 01 表示读 1 个字，应答中的 01 后面跟随该字的数据 00 09。读取会返回读应答，不要求开启“自动上传”或“写命令应答”。

给转速设定 LW1016 写入 9，只需将地址改为 10 16：

主板 → 屏幕：AA 55 00 07 F1 10 16 00 09 CC CC

3.3 连续多字收发

下面一次写入 3 个连续地址：LW1014=9、LW1015=0、LW1016=9。LW1015 是两个控件地址之间的字，也包含在本次写入中。

主板 → 屏幕：AA 55 00 0B F1 10 14 00 09 00 00 00 09 CC CC
屏幕 → 主板：AA 55 00 03 F1 CC CC

再从 LW1014 起读取 3 个字：

主板 → 屏幕：AA 55 00 06 F2 10 14 03 CC CC
屏幕 → 主板：AA 55 00 0C F2 10 14 03 00 09 00 00 00 09 CC CC

写指令没有独立的字数字段，字数由长度计算；读请求的 03 才是读取字数。

3.4 屏幕操作后的自动上传

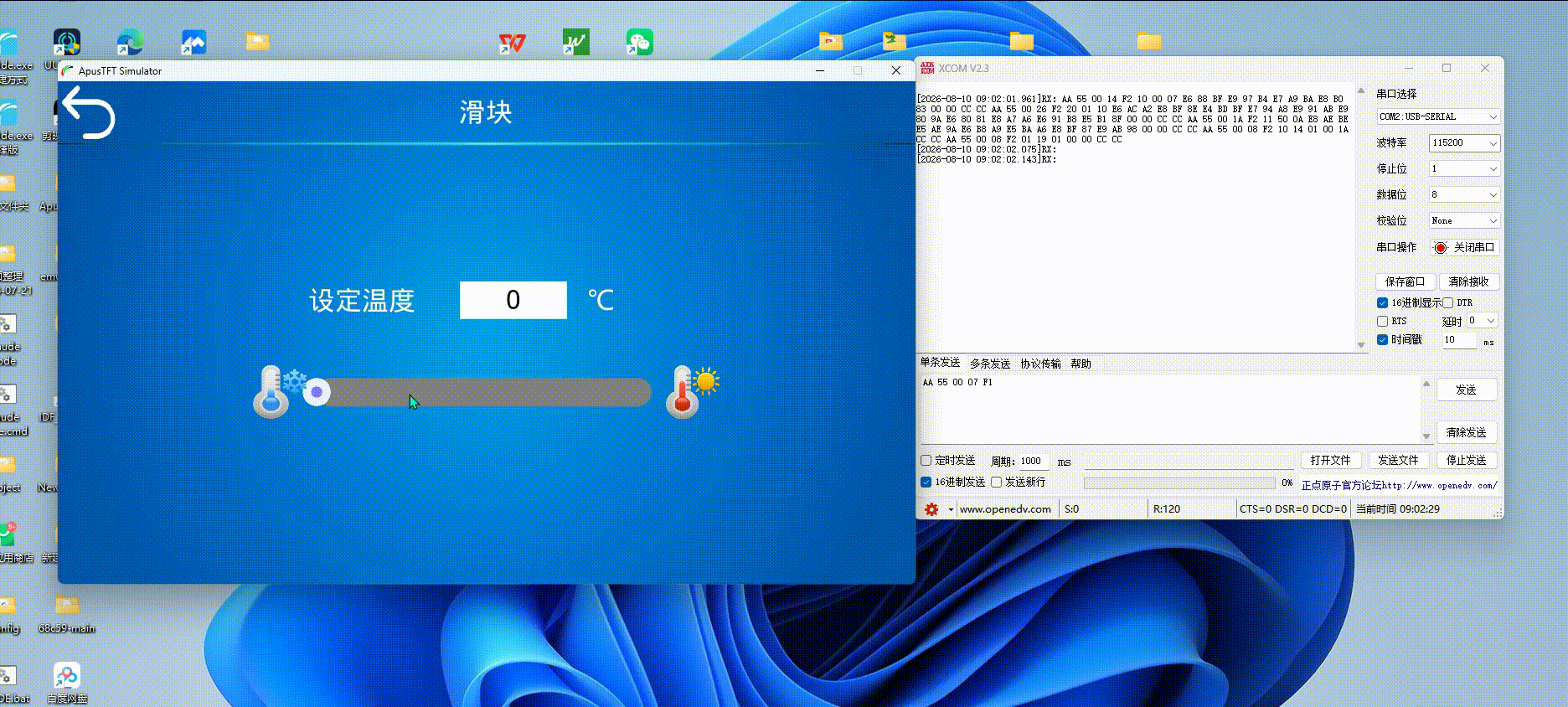

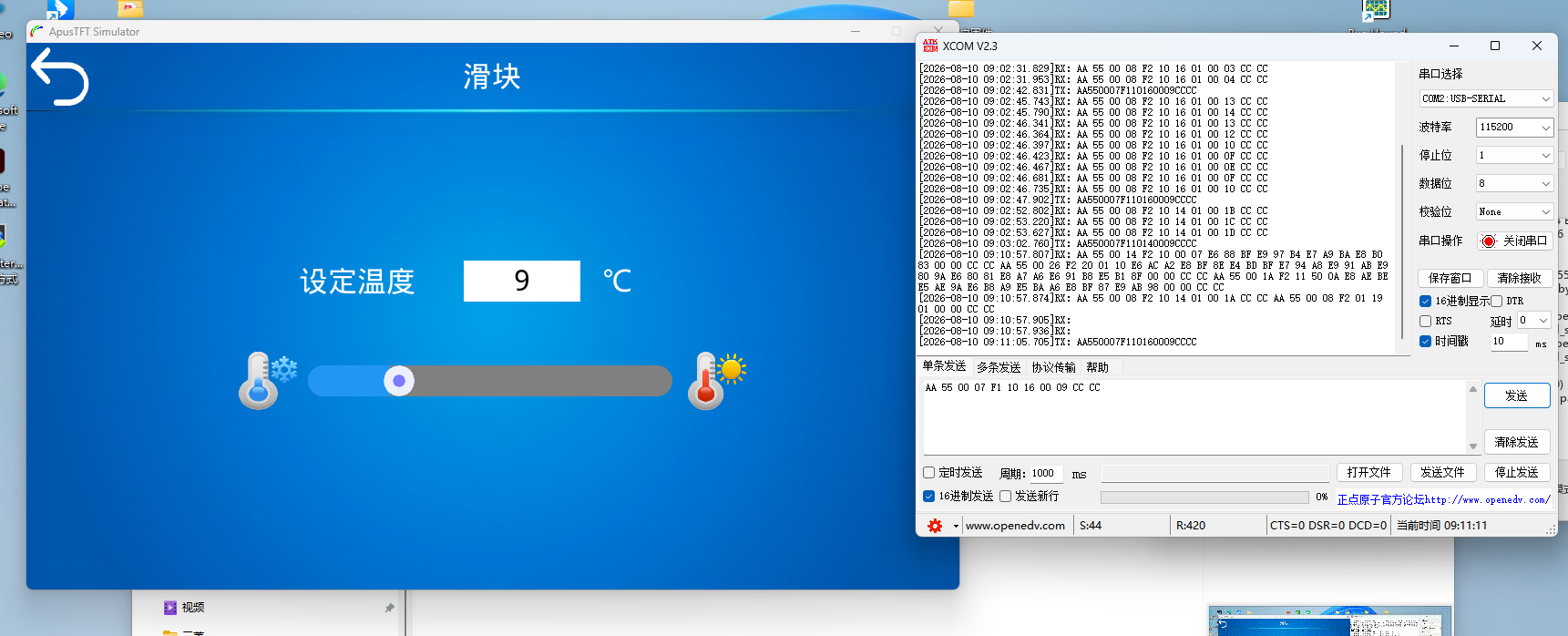

在工程设置中开启“自动上传”。用户在屏幕上将转速设定 LW1016 改为 9，屏幕可主动发送：

屏幕 → 主板：AA 55 00 08 F2 10 16 01 00 09 CC CC

自动上传使用 F2，结构与读应答相同；主板按地址、字数和数据解析。“自动上传”控制屏幕操作后的主动发送，“写命令应答”控制主板写入后的确认，两项分别设置。

3.5 开启 CRC 时的收发

工程与主板同时启用 CRC。使用 CRC16：初值 0xFFFF，右移多项式 0xA001；从站号开始，计算到最后一个数量或数据字节，包含站号、长度、功能码和地址，不包含帧头与 CRC 自身。结果低字节先发、高字节后发。

DCBUS 开关 CRC 不改变长度字段和总帧长，只替换末尾 CC CC。例如水温值 9 的报文为：

第一行的 CRC 计算输入为 00 07 F1 10 14 00 09，结果是 0xA0E3，线上发送 E3 A0。更改站号、长度、功能码、地址、字数或数据后，须重新计算 CRC。

3.6 切换画面

向画面寄存器 LW0100 写入目标画面 ID。例如切换到画面 2：

主板 → 屏幕：AA 55 00 07 F1 01 00 00 02 CC CC

目标画面须存在于工程中。切换完成后，LW0100 可读回实际主画面 ID。

4. 常见问题
