4.3 数据记录

版本	内容摘要	日期
v1.0	初次发布	2026/6/13

什么是数据记录控件？

#数据记录控件是一种用于实时采集、结构化存储与表格化展示多变量过程的交互式组件。该控件以“记录”为单位，将同一时间戳下多个寄存器的数值组合成一行数据，并动态追加至表格中，实现类似数据库日志的可视化呈现。

核心功能如下：

• 多通道同步记录： 单条记录可包含最多 1000 个独立通道（即 1000 列），每个通道绑定一个 PLC 寄存器或内部变量（如温度、压力、状态字等）；
• 时间对齐采样： 所有通道数据在同一采样时刻读取，确保记录内各参数具有严格的时间一致性；
• 实时表格显示： 新记录自动追加至表格末尾，支持滚动查看最新数据；
• 持久化存储： 记录数据自动保存至设备 Flash 存储器，掉电不丢失；
• 数据管理操作
  • 翻页浏览：支持分页查看历史记录；
  • 清除：一键清空当前记录；
  • CSV 导出：通过 USB 或SD将完整记录导出为标准 CSV 文件；

本文档介绍历史数据记录的常用的应用：

1. 数据采集：导出、翻页等功能
2. 特殊应用

下载链接

https://help.simtutai.cn/docs/xia-zai-lian-jie

1.属性说明

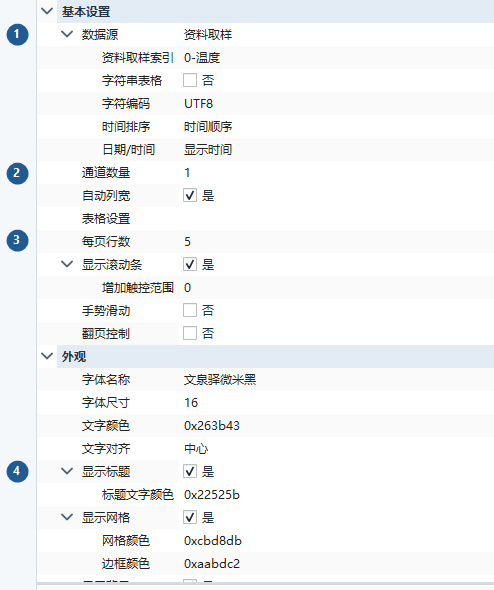

1.1.基本设置

数据记录控件的基本设置输入如下所示：

1. 数据来源：可以选择“资料采集”、“配方数据”。

• 资料采集：：采集同一寄存器的数据，将不同时刻的数据记录在表格上，详细属性说明：资料采样https://help.simtutai.cn/docs/4-1-zi-liao-qu-yang

  • 字符串表格：√。若资料采集设置里面，配置的数据类型为字符串，此处“√”后，将以字符串方式显示出来。
  • 时间排序：时间顺序、逆序
  • 日期/时间：显示时间、显示日期、显示时间和日期

• 配方数据：配方的内容显示到表格上，如下所示：

  • 配方数据索引：选择对应的配方集
  • 直接编辑配方：√，勾选后，点击表格参数，直接修改


2.通道数量：数据通道的数量

3.表格设置：设置表格的标题、文本宽度；

4.自动列宽：各列按比例自动调整宽度；默认勾选

• 勾选：自动按照表格设置的比例调整每一列的宽度。如下所示，5个通道、自动列宽，即显示序号+时间+5个通道。如控件宽度为490，显示的每一列会遵循60：140：100：100：100：100：100


• 不勾选：按照“表格设置”的参数调整。
  自动按照表格设置每一列的像素宽度，显示每一列宽度，如控件宽度为490，第1列为60像素宽度、第2列为140宽度的像素、第3列为100宽度的像素、第4列为100宽度的像素、第5列为100宽度的像素、第6列为100宽度的像素、第7列为90宽度的像素。

  • 无：时间+序号+5个通道，可以通过滚动条拖动查看


  • 1列：序号固定：时间+5个通道，可以通过滚动条拖动查看


  • 2列：序号+时间固定，5个通道可以通过滚动条拖动查看


5. 每行页数：每页行数；

6. 显示滚动条：√，垂直方向。勾选后设置超过行数时，显示滚动条；

• 增加触控范围：0-25,增加滑块四周的触控范围，方便触控

7. 手势滑动：设置可以手动滑动,实现上下滑动查看记录，通道过多时左右滑动查看。

8. 翻页控制

• Addr+0，设置数据记录的翻页：。1-上一页（第一行方向）；2-下一页；3-首页（第一行）；4-尾页（最后以后）；
• Addr+1，读取翻页操作是否可行：BIT1表示 “上一页”、BIT2表示“下一页”、BIT3表示“首页”、“BIT4”表示尾页。若该位为1，表示翻页可以执行；若该位为0，表示翻页操作不可以执行
• Addr+2~Addr+3，时间戳定位：UINT32，时间戳定位，可以搭配下拉菜单关联，当下拉选择对应的时间，滚动条会自动定位到对应的时间节点。精度天为单位
• Addr+4~Addr+5，选中行通知：UINT32，表示选中的行号，索引从0开始。

1.2.外观设置

数据记录控件的外观设置属性如下所示：

1. 默认字体：字库选择
2. 字体大小：字号设置
3. 文字颜色：字体颜色设置
4. 字体对齐：可设置左、居中、右
5. 显示标题：√
6. 标题文字颜色：可单独设置标题的文字颜色
7. 显示网格：√
8. 网格颜色：设置网格的颜色
9. 边框颜色：设置边框的颜色
10. 显示背景：√
11. 标题背景颜色：可单独设置标题背景的纯色图片
12. 背景颜色：数据表格内容的背景颜色
13. 奇偶分行：√；可设置“背景颜色2”的颜色值

2.应用

2.1.数据采集

2.1.1.资料采集配置

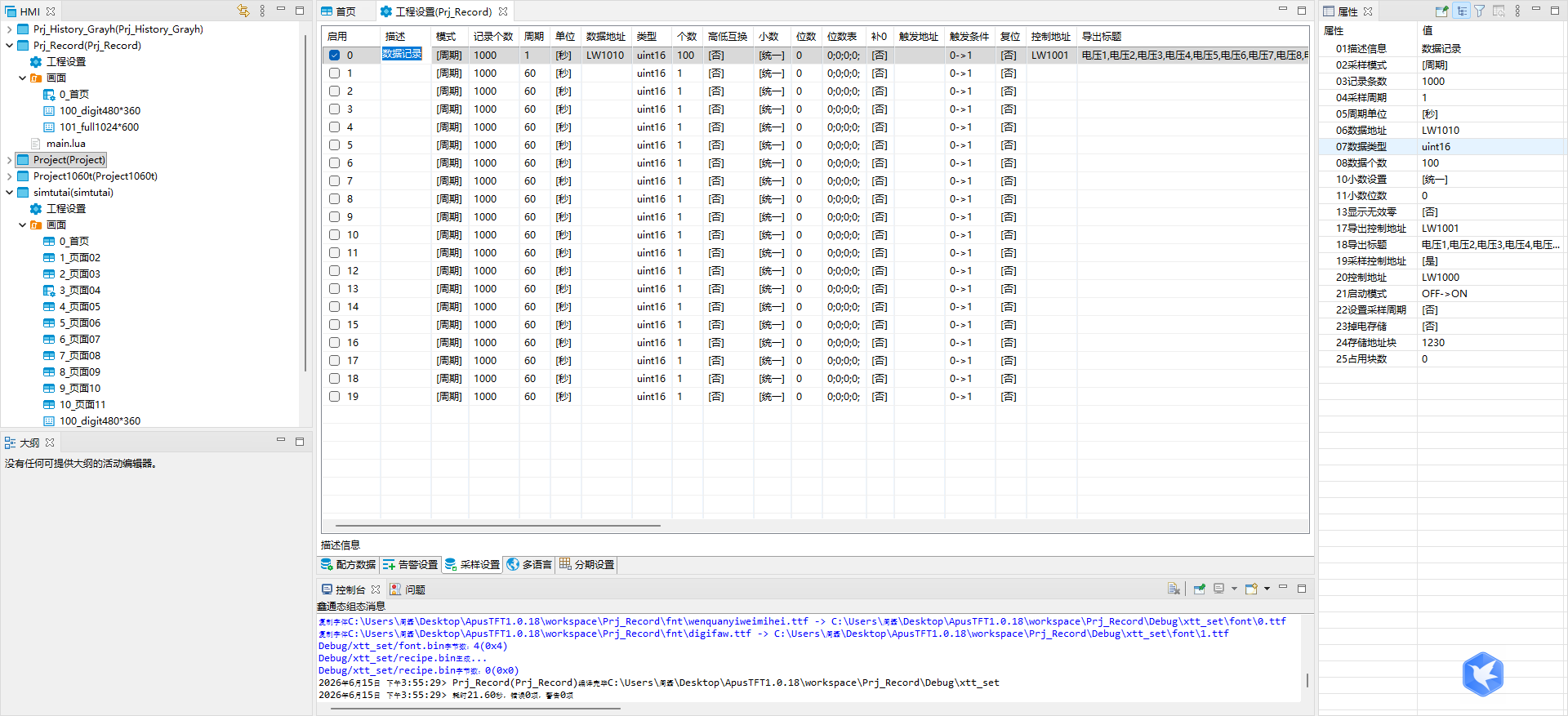

资料采集配置，如下所示：

1. 描述信息：历史数据
2. 采集模式：定时采样；
3. 记录条数：2000；
4. 采样周期：1；
5. 采样单位：秒；
6. 数据地址：LW1010
7. 数据类型：UINT16
8. 数据个数：100
9. 控制地址:LW1001
10. 导出标题：$标题，选择对应的表头标签
11. 采样控制地址：LW1000

• 启动模式OFF→ON

2.1.2.数据记录控件配置

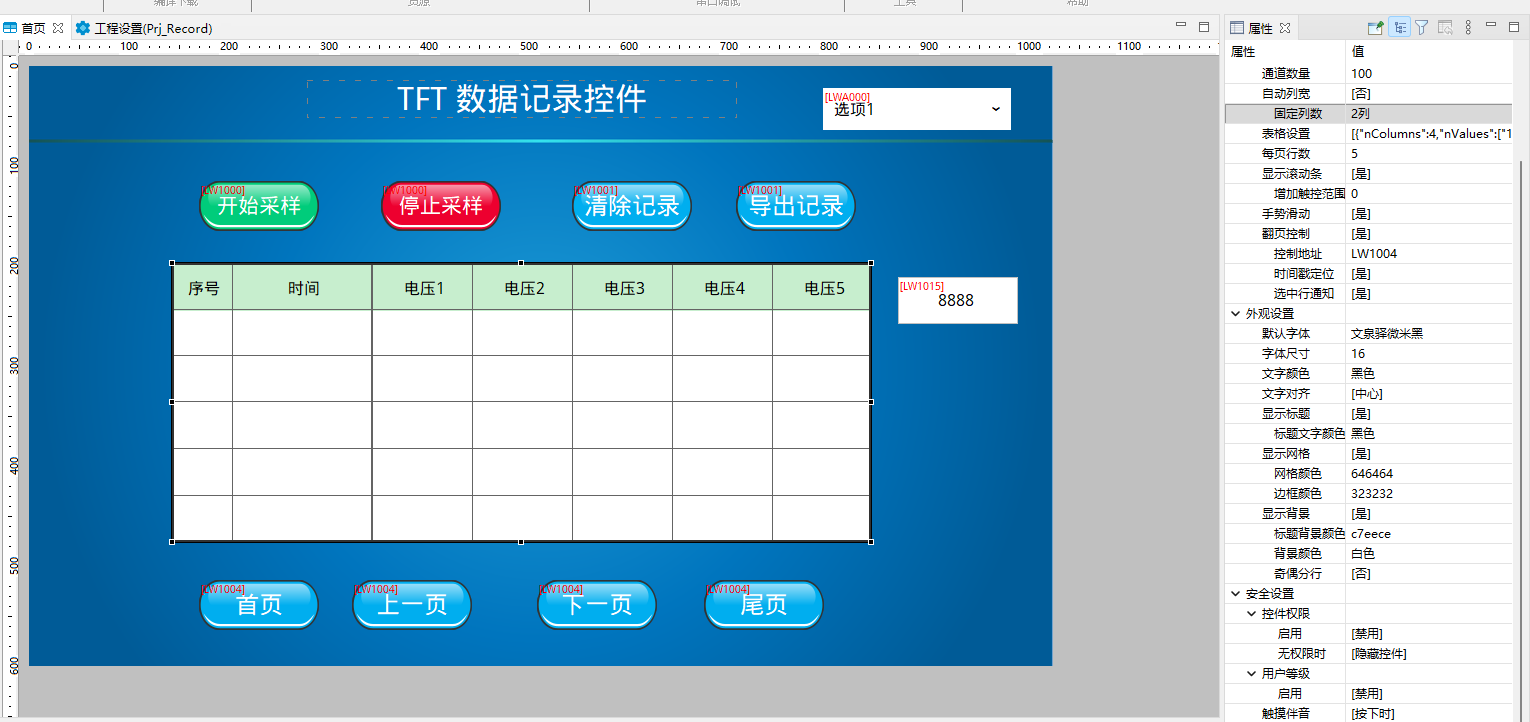

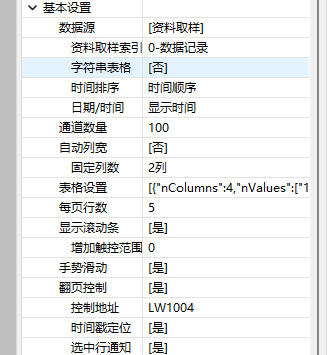

画面中添加一个数据记录表格，属性配置如下所示：

1. 数据来源：资料采集，资料取样索引为“[0]历史数据”

   • 时间顺序：时间逆序
   • 时间日期：显示时间

2. 通道数：为100。和资料采集→数据个数→100一致

3. 自动列宽：不勾选

   • 固定列数为2：即是序号、时间两列固定不动

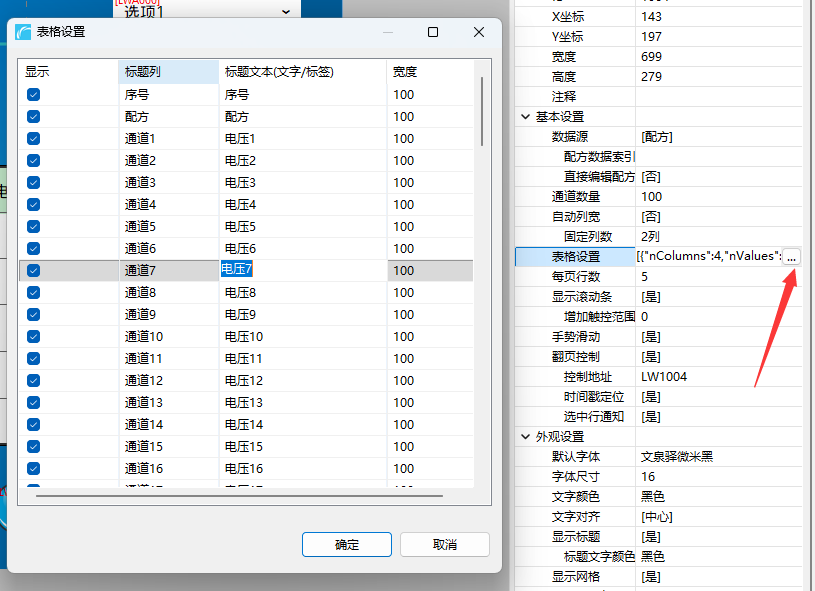

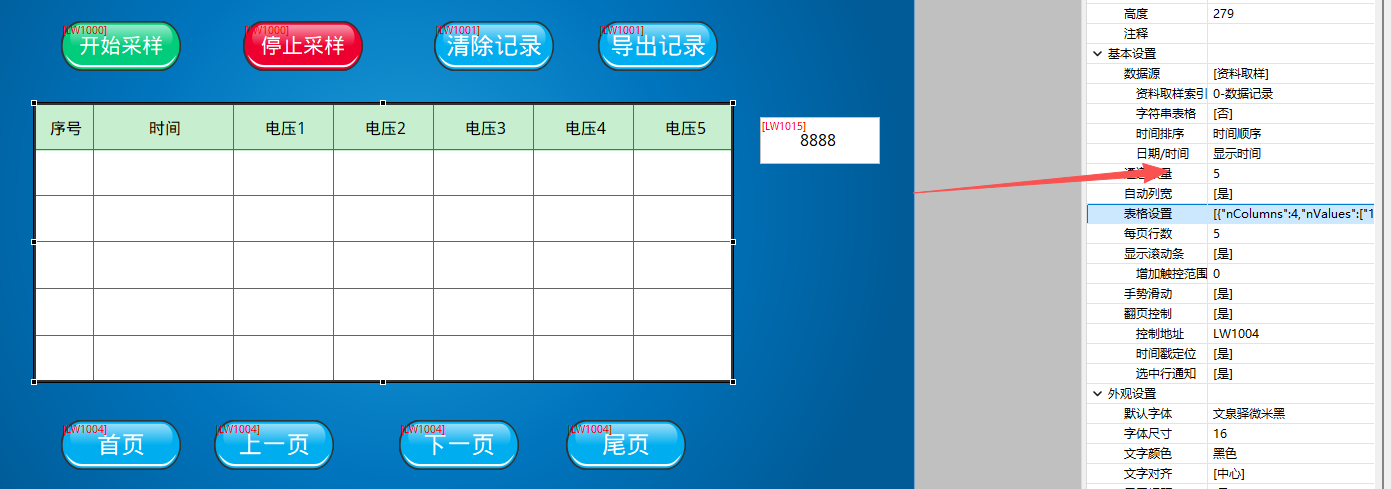

4. 表格设置：

5. 每页行数：5

6. 显示滚动条：√，当记录数大于5时，显示滚动条，可拖动滚动条查看

7. 手势滑动：√，当记录数大于5时，可以上下滑动表格查看数据

8. 控制地址：

   • 翻页控制：√，地址为LW1004，UINT16类型
   • 允许翻页：地址为LW1005，UINT16，只读
   • 时间戳定位：√，地址为LW1006，UINT32类型
   • 选中行通知：√，地址为LW1008，UINT32类型

2.1.3.采样使能配置

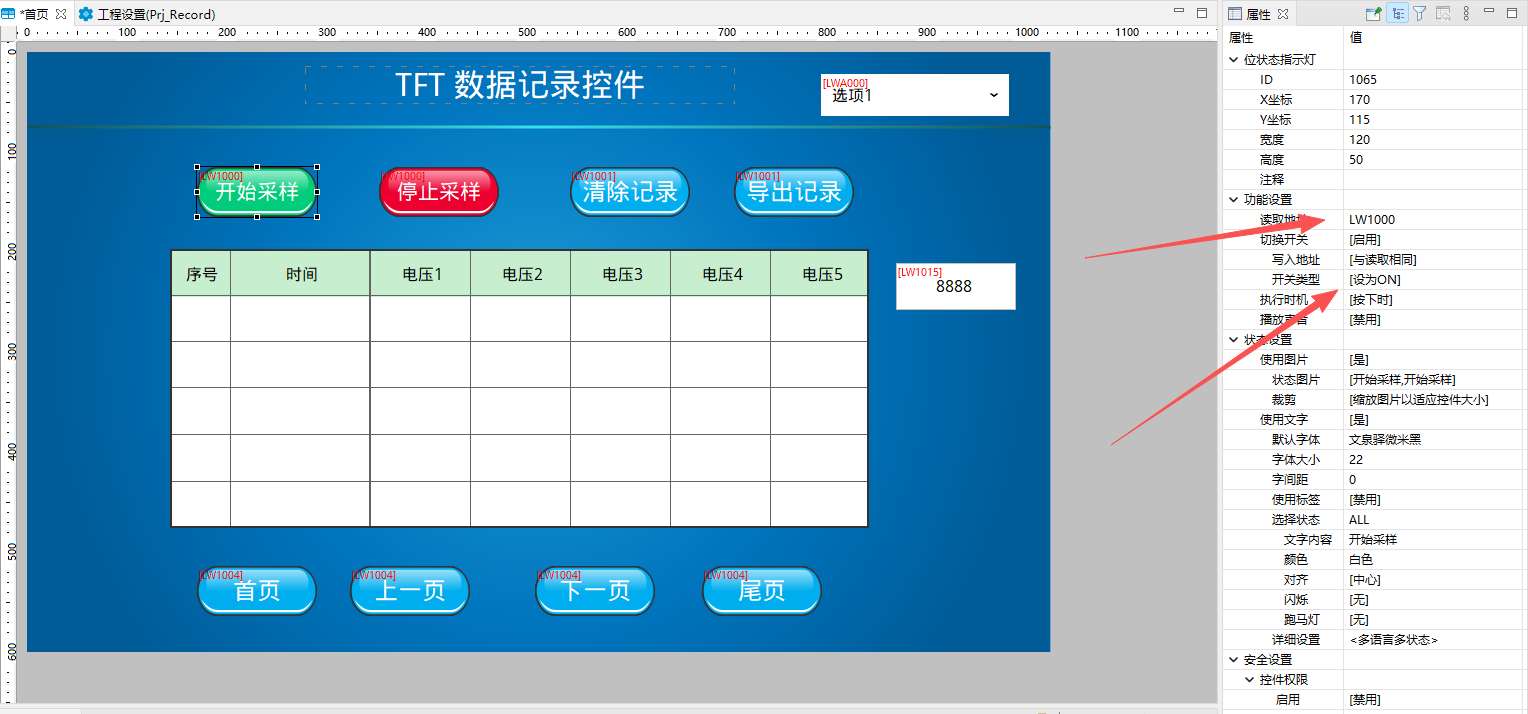

添加2个位状态指示灯控件，关联LW1000地址，和资料采集配置的“采样控制地址：LW1000对应，配置如下所示：

1. 读取地址：LW1000
2. 切换开关：√
3. 开关类型：设为ON（开始采集）/ 设为OFF(停止采集)

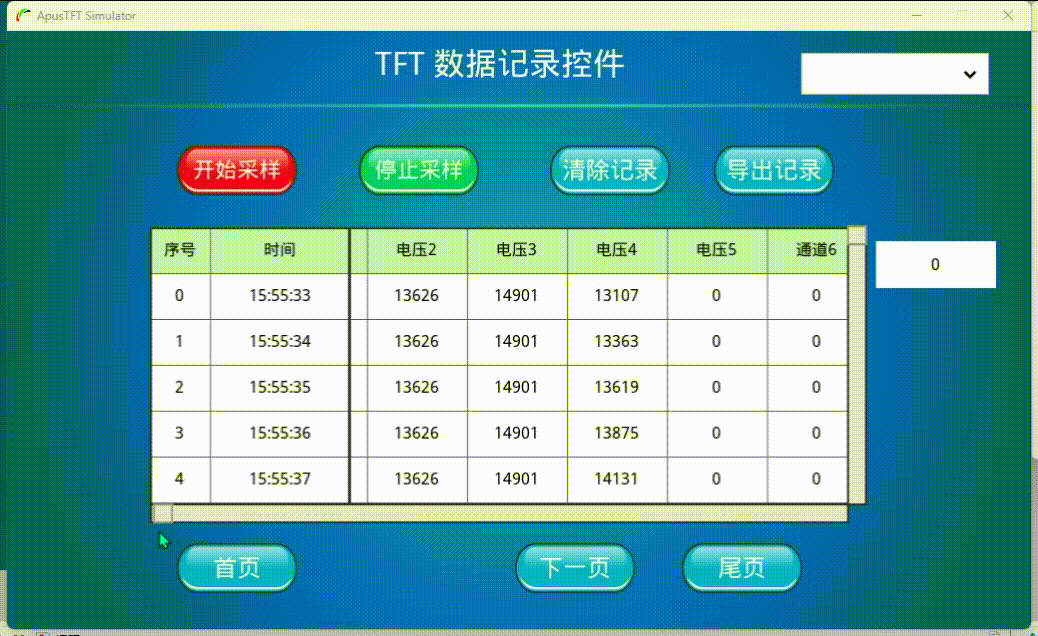

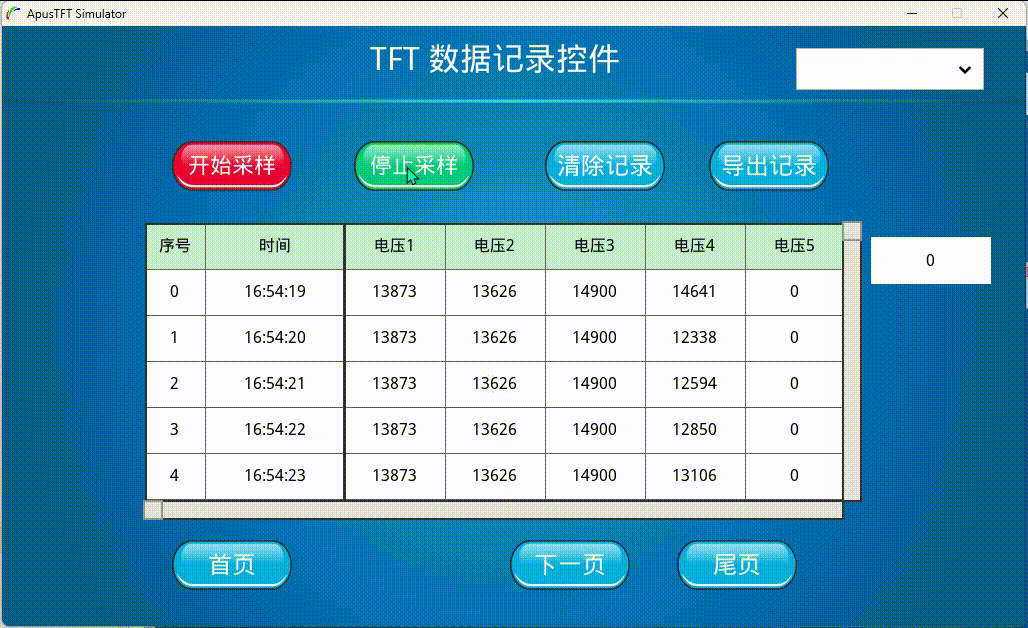

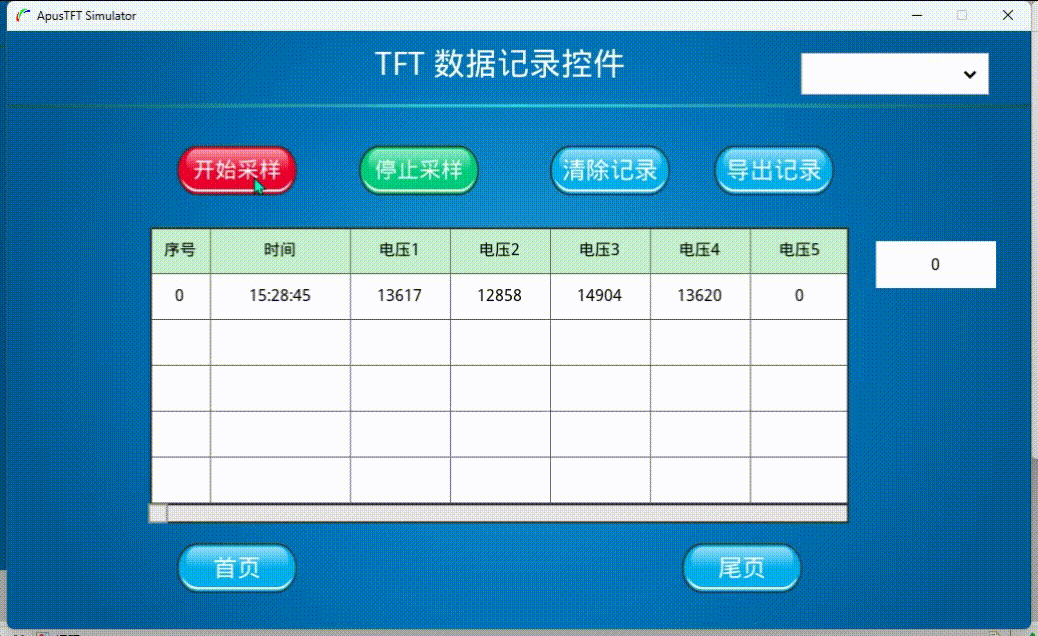

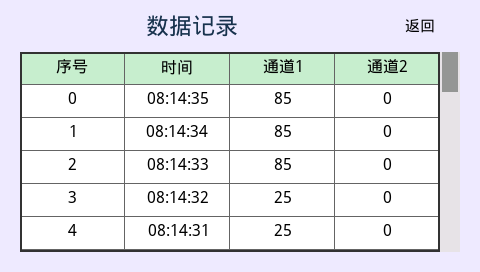

运行浏览

2.1.4.数据记录-清除/导出记录

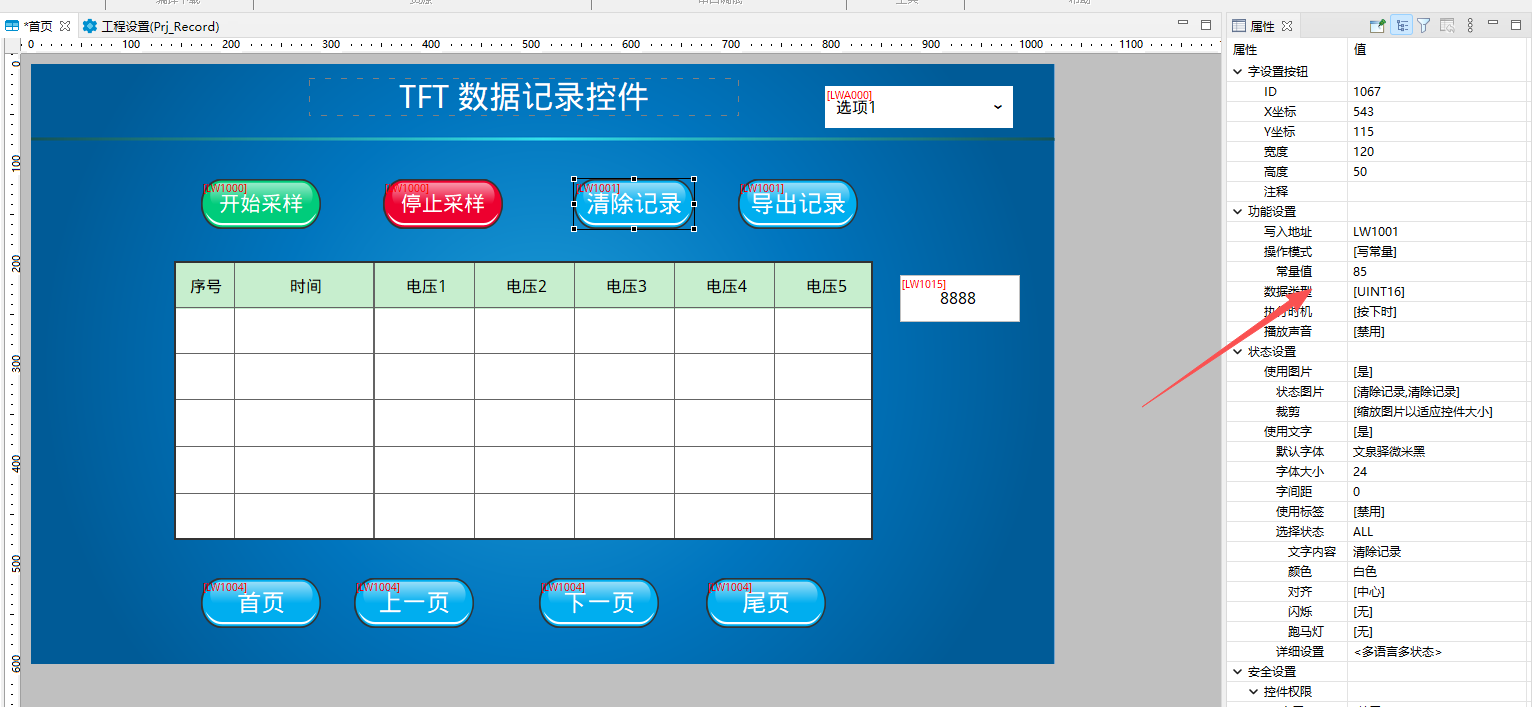

添加两个字状态按钮，关联LW1001地址，和资料采集配置的“控制地址LW1001”对应，用于清除/导出(SD卡或U盘)，配置如下所示：

1. 写入地址：LW1001
2. 操作模式：写入常量
   常量值：85（清除）/1（导出）

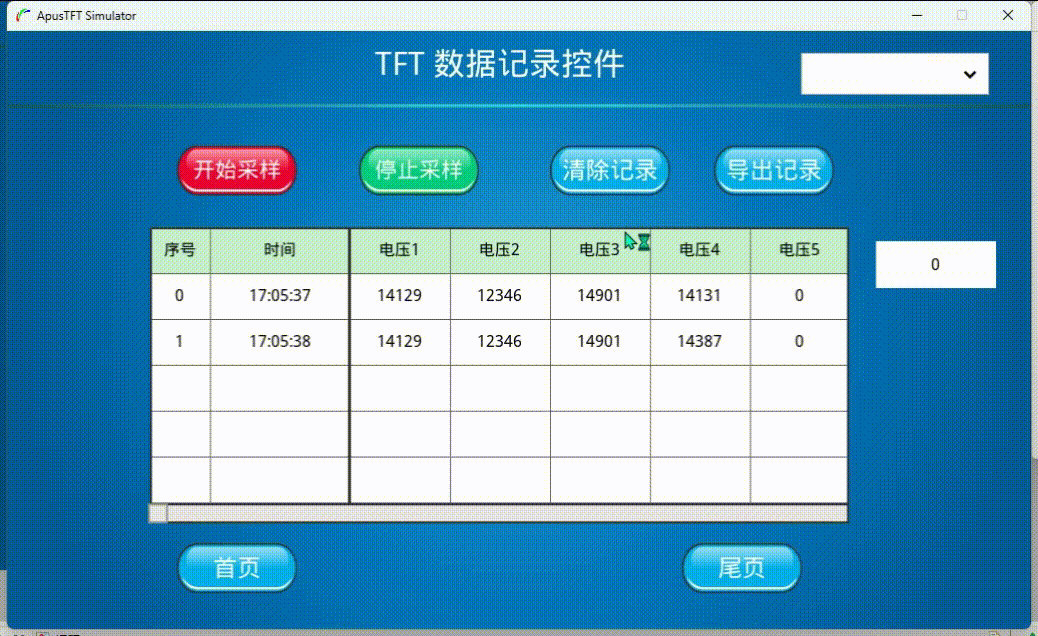

运行预览

2.1.5.数据记录-通道翻页控制

添加4个字按钮控件，均关联LW1004地址，和曲线控件配置的“翻页控制 0x1004”对应，配置如下所示

1.写入地址：LW1004

2.操作模式：写入常量

• 常量值：1/2/3/4
• 控制权限：√。显示隐藏，表示还有下一页、上一页操作

3.条件控制：LW1005.1/LW1005.2

• 比较：==
• 值：1

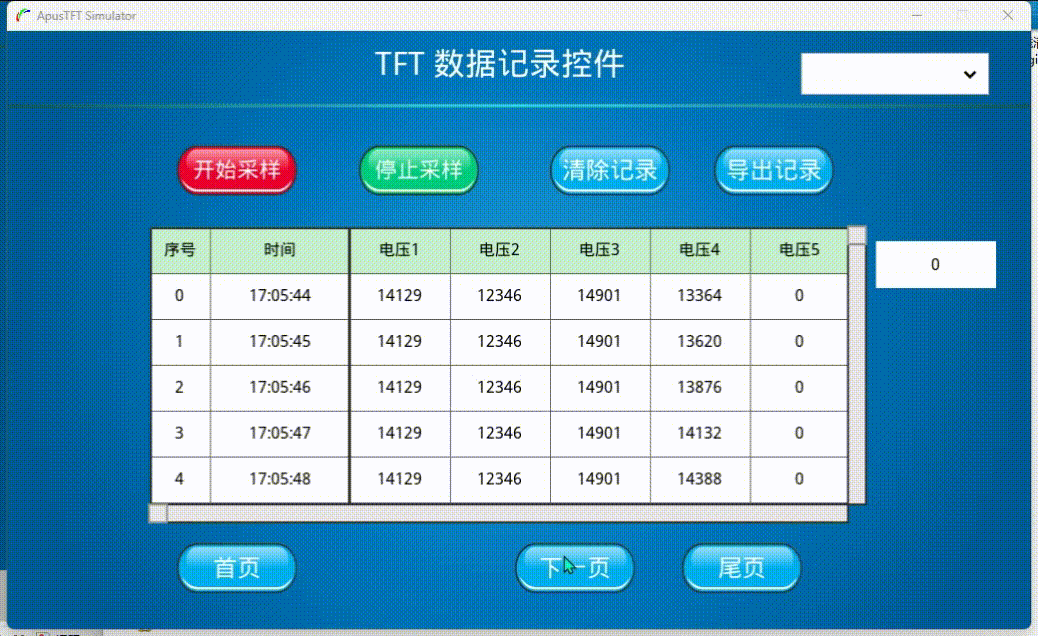

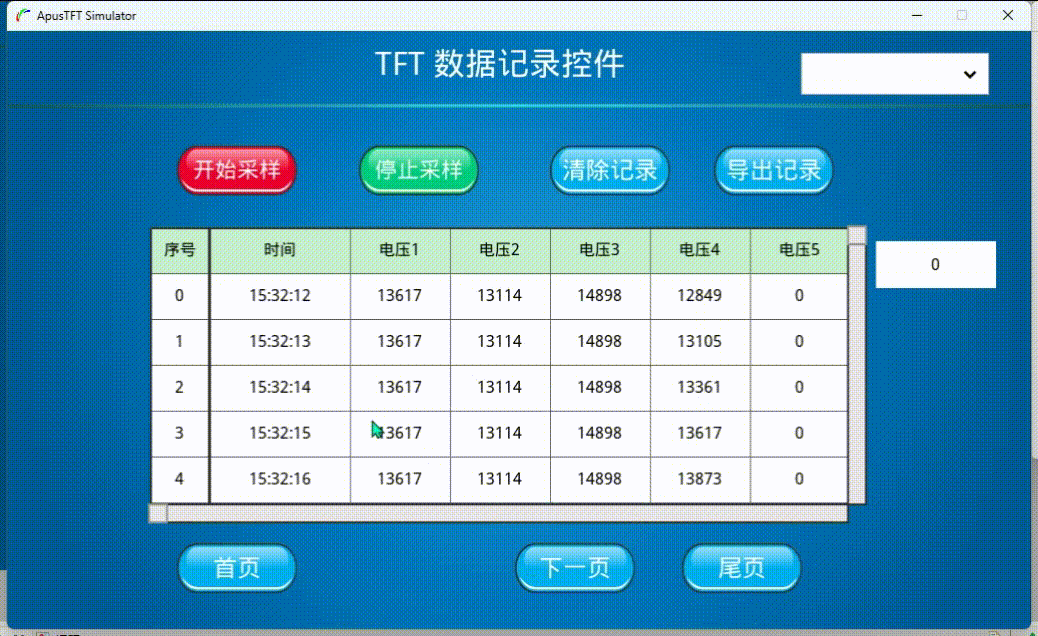

运行预览

2.1.6.历史曲线控件-时间戳定位

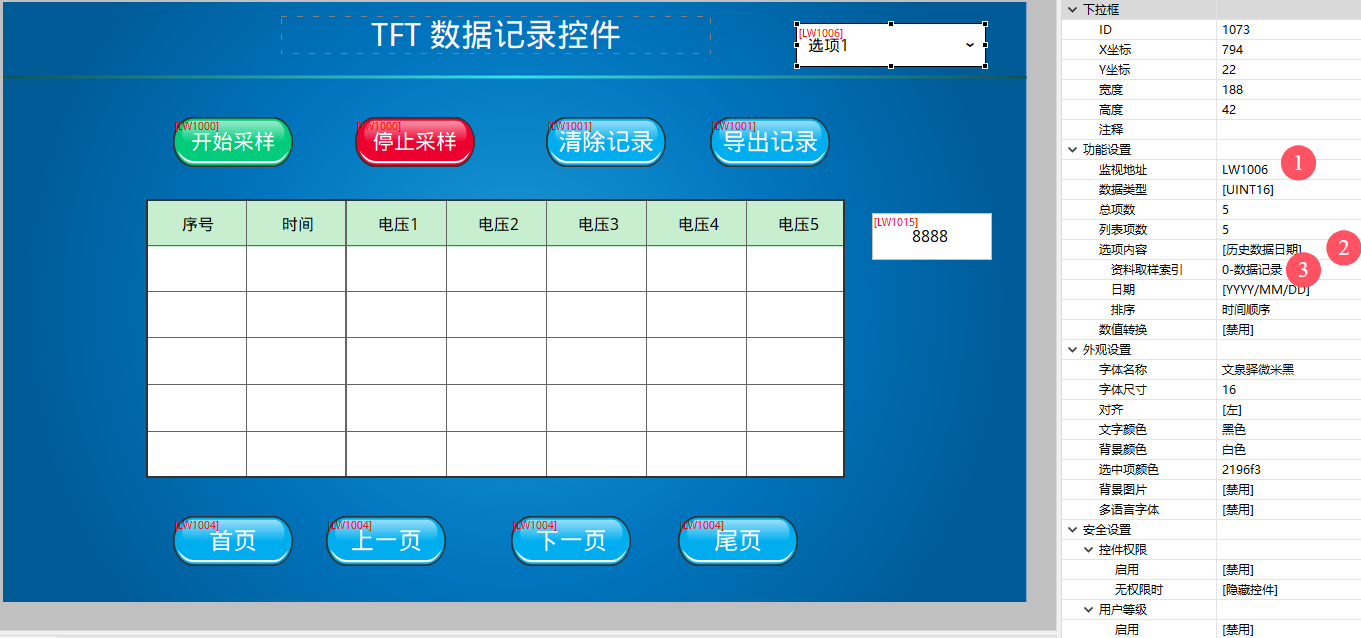

添加一个菜单控件，关联地址0xA000，关联到资料采集，通过下拉选中时间，定位到该天数据的第一条记录位置。配置如下所示：

1.显示模式：下拉

2.写入地址：0x1006

3.选项内容：历史数据日期

• 资料采集所有：[0]数据记录
• 日期：YYY/MM/DD
• 排序：时间顺序

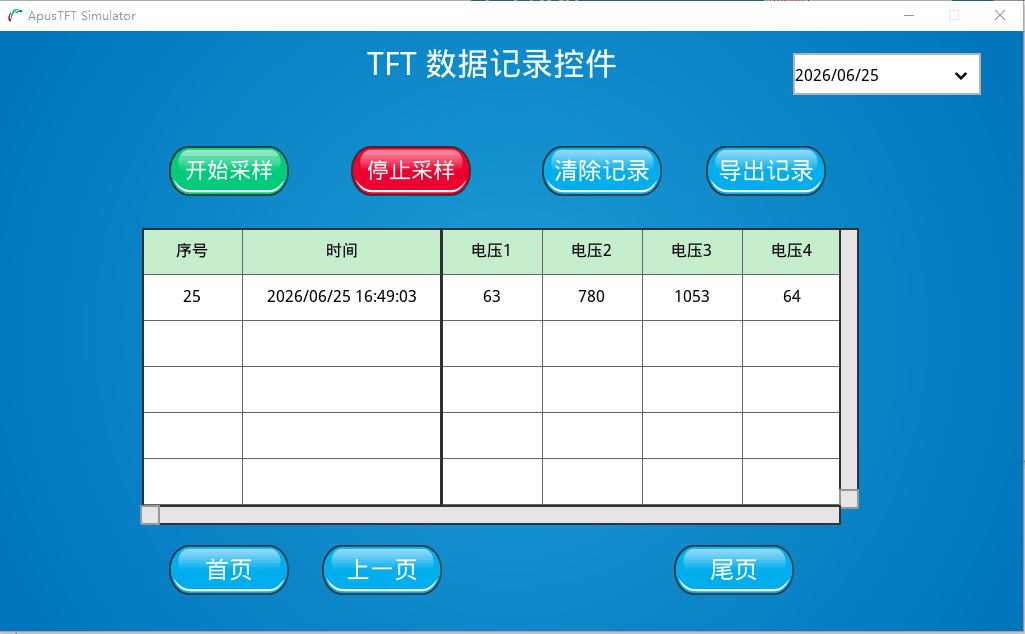

【运行预览】

运行虚拟屏，下拉选择某一天数据，垂直滚动条定位到当天最新记录
