4.5 操作记录

版本	内容摘要	日期
v1.0	初次发布	2026/6/13

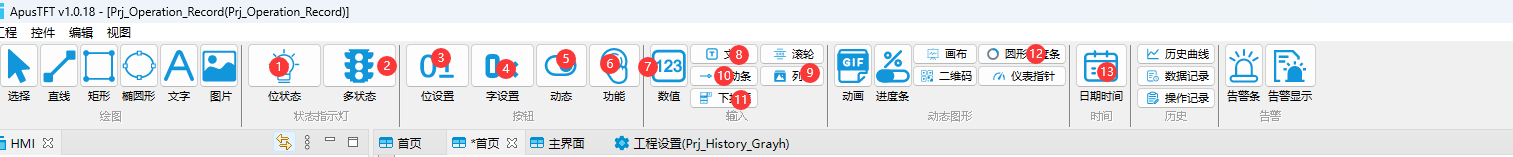

什么是操作记录控件？

操作记录控件用于记录用户点击屏幕的操作，将显示在表格上，可以显示操作时间、操作的用户等级、操作描述、操作的寄存器地址、寄存器内容的变化。

下载链接

https://help.simtutai.cn/docs/xia-zai-lian-jie

1.操作记录设置

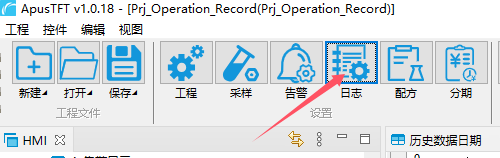

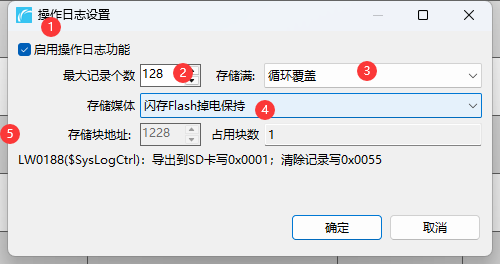

使用“操作记录控件”时，在工程→日志中配置相关参数，如下所示：

1. 启用数据操作功能：√。开启后控件的“安全设置”属性中会出现“操作记录”的选项；
2. 最大记录条数：操作记录控件的总记录数1~65535。
3. 存满后：可设置循环覆盖或者停止存储；
4. 存储于：设置存储方式

• 内存RAM：掉电不保存；
• 闪存FLASH：掉电保存；
• 存储块地址：存储的起始地址，系统自动计算；
• 占用块数：系统自动计算；

1.1.系统操作日志控制

• 导出到SD卡：往LW0188地址写入0x0001，可将记录全部导出到SD卡中；
• 清除记录：往LW0188地址写入0x0055，可以清空全部记录。

2.属性介绍

2.1.基本设置

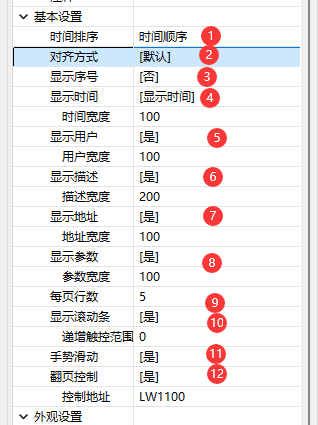

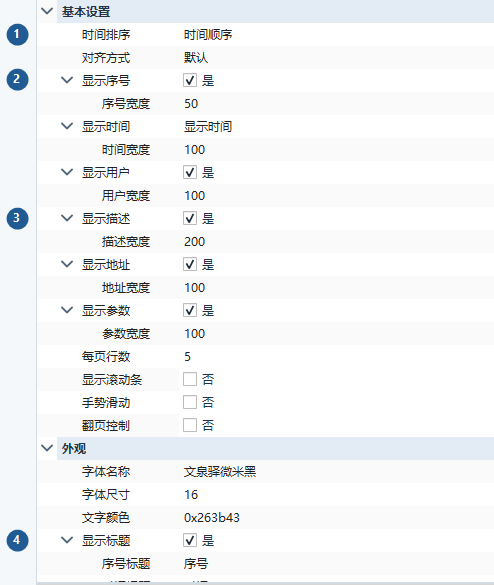

操作记录的基本属性如下所示

1 时间排序：可设置时间顺序或者时间逆序；
2 对齐方式：可设置默认或指定，指定可设置每一子项的对齐方式；
3 显示序号：可设置表格第一列是否显示序号；

• 宽度：可设置每一子项的宽度占比;

4 显示时间：可设置时间的显示格式；

• 宽度：可设置每一子项的宽度占比

5 显示用户：可设置是否显示当前等级用户名称；

• 宽度：可设置每一子项的宽度占比;

6 显示描述：可设置是否显示操作描述；

• 宽度：可设置每一子项的宽度占比;

7 显示地址：可设置是否显示操作地址；

• 宽度：可设置每一子项的宽度占比;

8 显示参数：可设置是否显示变量参数；

• 宽度：可设置每一子项的宽度占比

9 每页行数：显示每页的行数；
10 显示滚动条：可设置是否显示滚动条；
11 手势滑动：可设置是否开启手势滑动；
12 翻页控制：

• 控制地址：可设置变量地址控制表格翻页。

2.2.外观设置

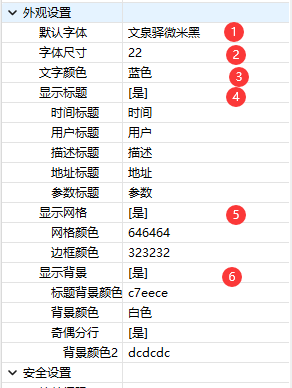

操作记录外观设置如图下所示

1 默认字体：显示文字的字体；
2 字体大小：显示字体的大小；
3 文字颜色：显示文字的颜色；

4 显示标题：

• 时间标题：可设置时间标题的名称；
• 用户标题：可设置用户标题的名称；
• 描述标题：可设置描述标题的名称；
• 地址标题：可设置地址标题的名称；
• 参数标题：可设置参数标题的名称；

5 显示网格：

• 网格颜色：可设置网格线的颜色；
• 边框颜色：可设置边框线的颜色；

6 显示背景：

• 标题背景颜色：可设置标题行背景的颜色；
• 背景颜色：可设置内容行背景的颜色；
• 奇偶分行：
  • 背景颜色2：可设置奇数行内容的背景颜色。

3.应用

操作记录，一共3步设置，如下所示：

1. 开启操作记录：在工程→日志中设置
2. 配置操作记录控件
3. 填写操作记录：可触控类控件属性栏，启用“操作记录” 支持操作记录的控件如下所示：


3.1.工程配置

3.1.1.开启操作记录

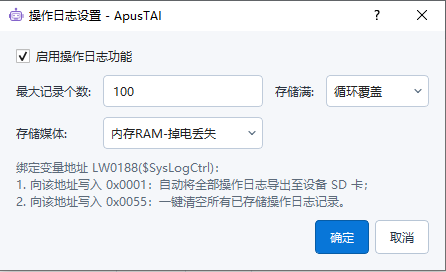

在菜单栏，工程→日志中设置，启用操作记录，设置如下所示：

1. 启用数据操作功能：√。
2. 最大记录条数：128
3. 存满后：循环覆盖
4. 存储于：内存RAM-掉电丢失


3.1.2.配置操作记录控件

添加一个操作记录控件，配置如下所示：

1. 时间排序：时间逆序；
2. 显示时间：显示时间
3. 每页行数：5；
4. 显示滚动条：√；
5. 翻页控制：√；

• 控制地址：LW1100;


3.1.3.填写操作记录

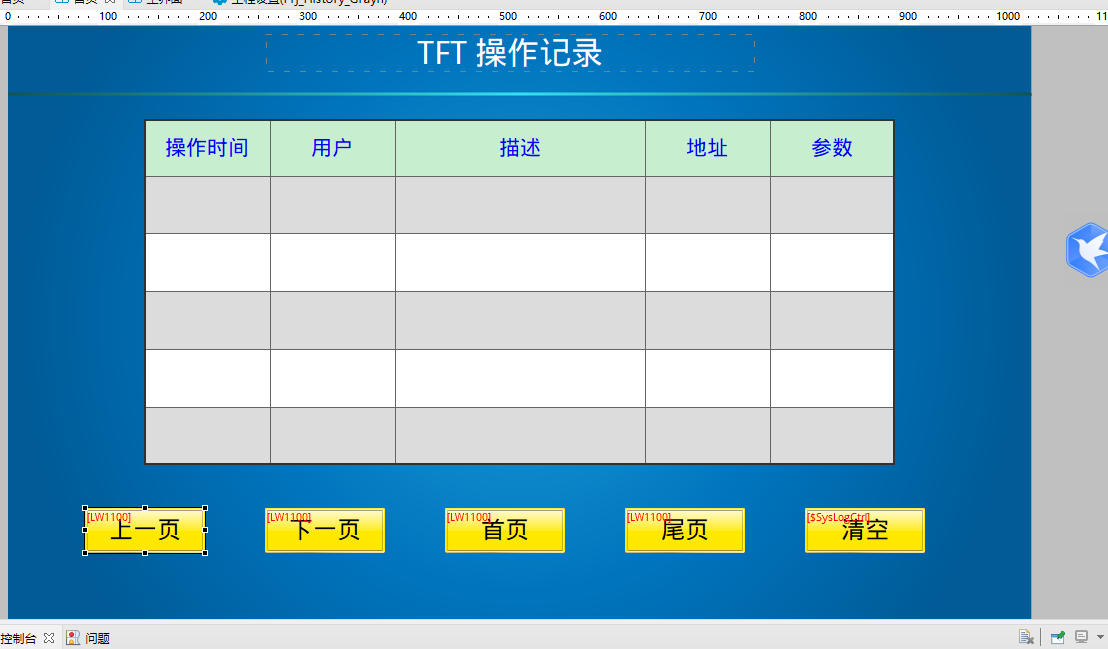

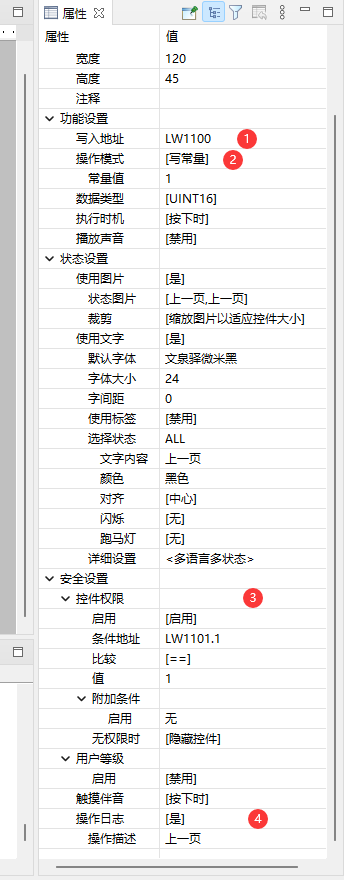

添加4个字按钮控件，均关联LW1100地址，和操作记录控件配置的“控制地址 LW1100”对应。点击操作时候，用于记录操作和翻页效果，配置如下所示

1.写入地址：LW1100
2.操作模式：写入常量

• 常量值：1/2/3/4

3.控制权限：√。显示隐藏，表示还有下一页、上一页操作

• 条件控制：LW1100.1/LW1100.2
• 比较：==
• 值：1

4 操作记录：√

• 操作描述：上一页、下一页、首页、尾页


3.1.4.清除操作记录

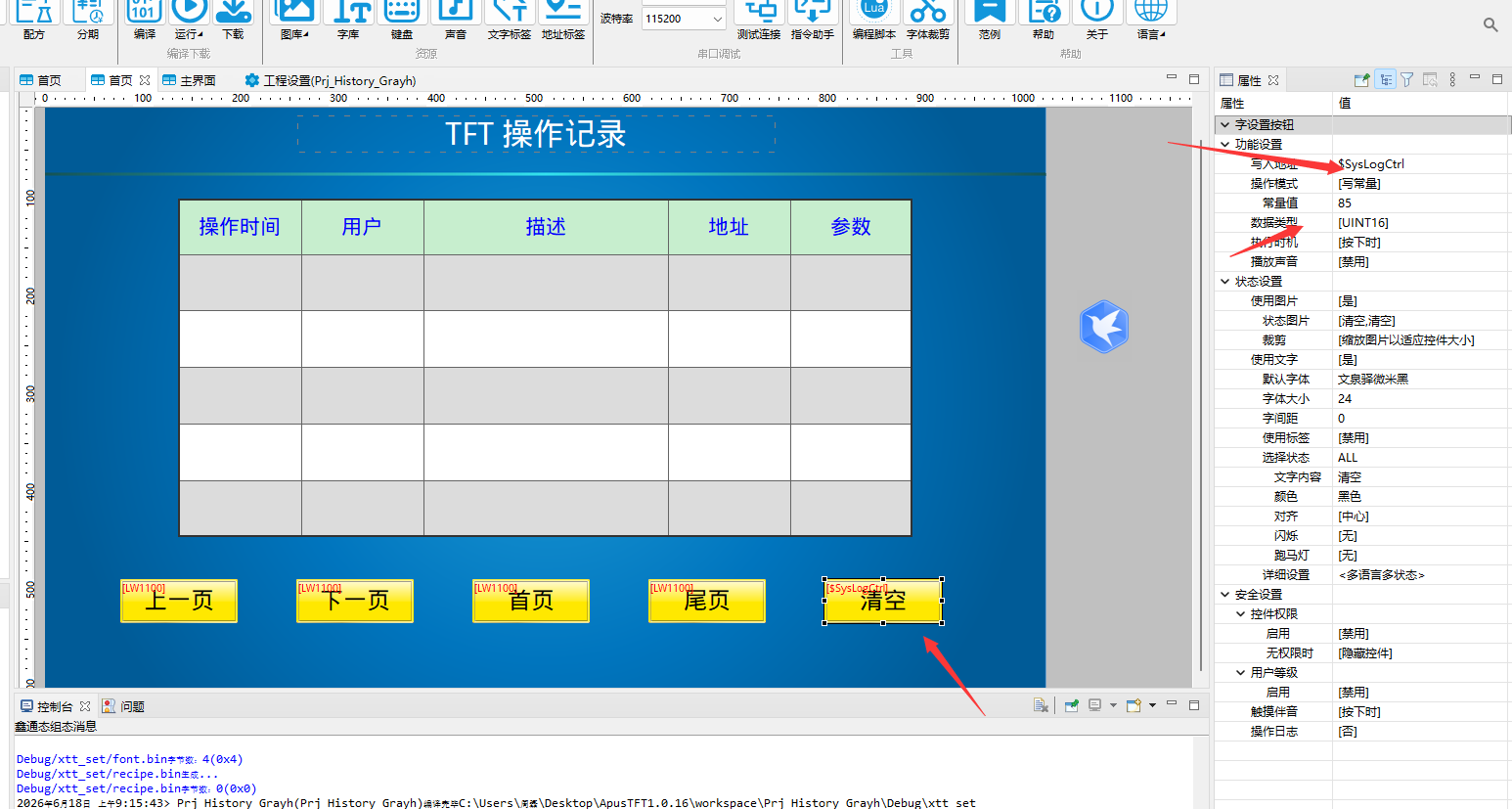

添加1个字按钮控件，均关联LW0188地址，配置如下所示：

1. 写入地址：LW0188
2. 操作模式：写入常量
   • 常量值：85-清除操作记录（1-导出SD卡）


3.2.运行预览

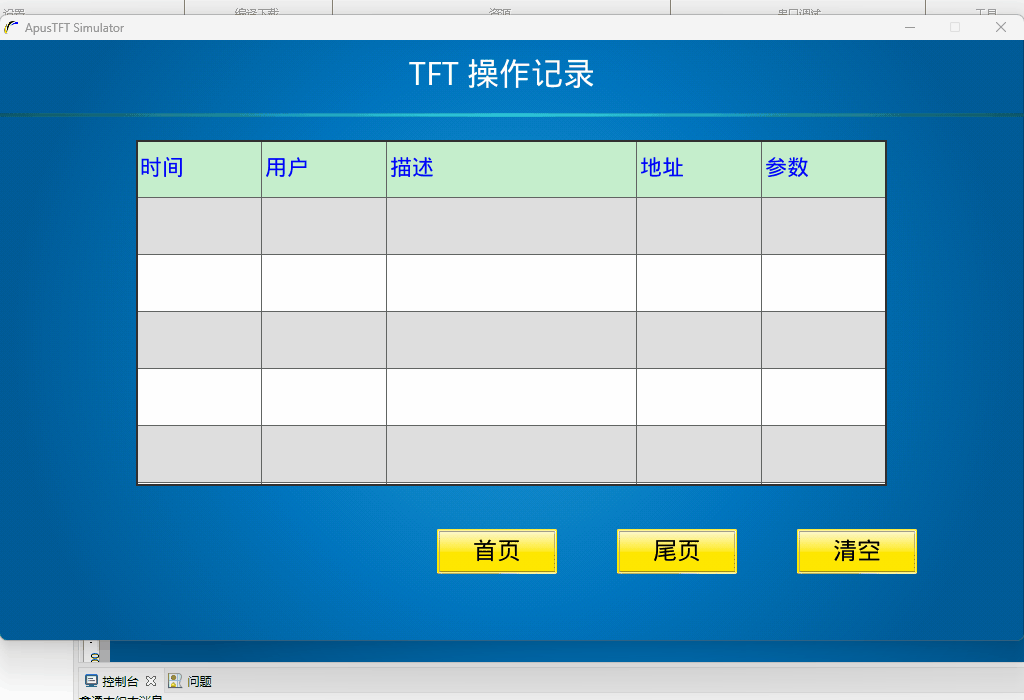

运行模拟器，点击上一页/下一页/首尾/尾页，添加记录到操作记录控件，并显示触发地址LW1100，值的变化，如下所示：
