多路视频案例

下载

介绍

该案例将以两路视频为案例，采用视频流媒体的方式，对多路视频流的播放进行简单的讲解。本案例使用的是大华摄像头。出流格式为rtsp://username:password@ip:port/cam/realmonitor?channel=channelNo&subtype=subtypeNo

设置MMA

可以参造以下链接
https://help.simtutai.cn/docs/ru-he-she-zhi-MMA?search=1

控件设置

添加控件

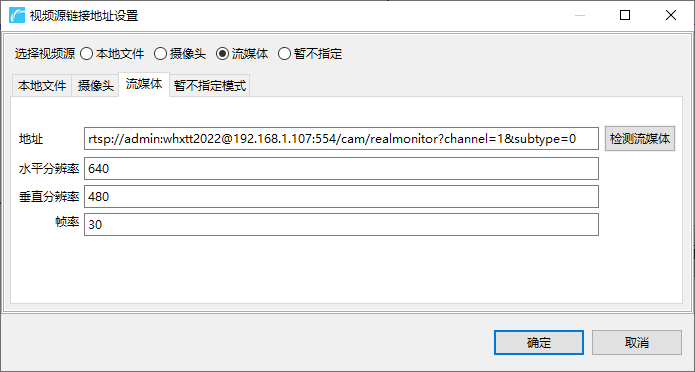

在常规控件中选择视频播放器控件，设置视频源参数。

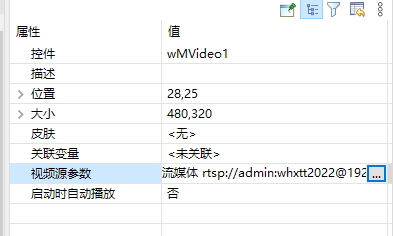

本案例在明确流媒体格式及具体地址时可以直接在流媒体->地址中设置相应地址，如果需要随着变量的变化，对地址进行拼接，可以选择暂不指定

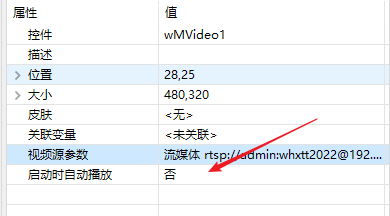

如果是固定的视频文件，可以保留启动时自动播放的选项，对于流媒体播放，将自动播放设置为否


以上，一路视频就添加完成了。目前最多支持四路视频的播放。

播放

可以在页面中添加定时器，或者添加按钮，进行手动播放

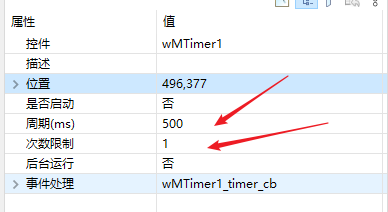

可以按照如下方式设置定时器：

注意

如果使用定时器开启，一定要将次数限制设置为 1

c++ 复制代码
void Frm01::wMTimer1_timer_cb(uint16_t code, LvEvent e) {
  // 播放视频
  wMVideo1->play();
  wMVideo2->play();
}

接下来，可以在 onLoad 函数中对定时器进行开启。

c++ 复制代码
void Frm01::onLoad(){
  wMTimer1->start();
}

中途关闭

如果在第一次运行，或者是跳转页面运行时未检测到流媒体，页面会显示空白，之后就算连接上设备也不会有显示，因此可以添加一个刷新按钮，并给按钮设置点击事件

c++ 复制代码
void Frm01::wMButton1_clk_cb(uint16_t code, LvEvent e) {
	/*wMButton1（刷新）的点击事件*/
  wMVideo1->play();
}

让控件重新进行播放，便可解决页面卡顿不刷新、显示空白的问题

代码设置

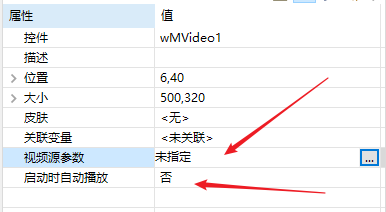

选择暂不指定格式，如下图所示

按照上面同样的方法添加定时器。在页面中自定义函数，设置视频流地址。

c++ 复制代码
void Frm01::showStream(){
  string ip,username,password;
  vm->getChar("IP",ip);
  vm->getChar("Username",username);
  vm->getChar("Password",password);
  string url = hmiApp->buildRTSPUrl(ip,username,password);
  // 这里是在复写视频控件自动生成的 有关于该控件的坐标，大小
  wMVideo1->setMainArg(6, 40, 500, 320, url);
  wMVideo1->play();
}

组合为流媒体

c++ 复制代码
string HmiApp::buildRTSPUrl(const string& ip, const string& username, const string& password, int channel,int subtype) {
    return "rtsp://" + username + ":" + password + "@" + ip + ":554/cam/realmonitor?channel="+to_string(channel)+"&subtype="+to_string(subtype);
}

在定时器中运行该方法

c++ 复制代码
void Frm01::wMTimer1_timer_cb(uint16_t code, LvEvent e) {
  showStream();
}

相关接口

c++ 复制代码
 /**
  * @LEVEL0
  * @brief 开始播放第i个视频
  */
 STTFFmpeg* play();
 /**
  * @LEVEL0
  * @brief 停止
  */
 STTFFmpeg* stop();
 /**
  * @LEVEL0
  * @brief 暂停
  */
 STTFFmpeg* pause();
 /**
  * @LEVEL0
  * @brief 继续
  */
 STTFFmpeg* resume();

视频截图

c++ 复制代码
/**
* @LEVEL2
* @brief 保存当前播放帧图片(正在播放时有效)
* @param path 保存路径(后缀名可为png或jpg)
*/
bool saveJpg(string path);
c++ 复制代码
util::FileUtil::createPath("/customer/prm/snapshot/");
uint64_t stamp = util::DateUtil::getMsTimeStamp2();
wMVideo1->saveJpg("/customer/prm/snapshot/"+to_string(stamp)+".png");
