介绍

本 HMI 支持西门子 S7 协议以及 PPI 协议。

PPI 协议

概要

PPI 通信协议是一种主从式的通信协议，上位机即 HMI 机为主，PLC 为从。通信开始由计算机发起，PLC 予以响应。

接线说明

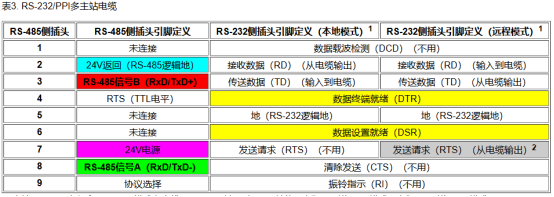

• 采用标准串口型号的西门子 PC/PPI 电缆。如下图所示：

  PC/PPI 电缆上的波特率 DIP 开关设置，必须与 PLC 波特率设置以及上位机 SET PG/PC Interface 中的设置一致。

• 触摸屏的 RS485 接口的 A 正 B 负与 PLC 编程口 3 正 8 负连接。（左侧为 HMI，右侧为 PLC）如下图所示：


连接说明

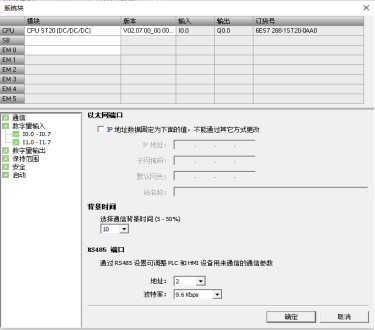

PLC 端：西门子 S7-200 PLC 的波特率可通过 STEP7 编程软件点击系统块来设置。（默认即可）如下图所示：

注意：西门子 PPI 默认波特率 9600 数据位为 8 校验为偶校验 停止位 1 站号 2。

HMI 端

接口参数

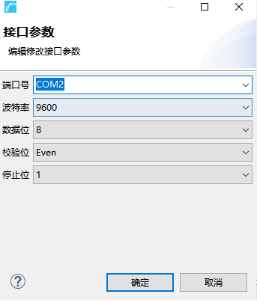

具体参数如下图所示：

COM1 固定为 232 电平，COM2 固定为 485 电平，PPI 默认 485 电平所以选择 COM2。

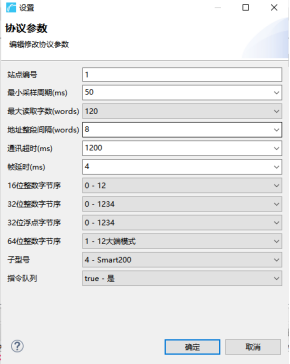

协议参数

站号：西门子 PLC 可作为从机，必须有一个固定的站点号来区分从机。
最小采样周期：设备变量生成读写指令队列后的查询轮询时间，默认为 200ms。
最大读取字节数：查询指令最大读取字节数，部分设备不相同，默认为 100
最大写入字节数：写入指令最大读取字节数，部分设备不相同，默认为 120
地址段间隔：连续同类型地址的软元件组包的地址段间隔。
通讯超时：发送查询指令后最大等待时间，如果设备超时，则等待通讯超时时间发送三次查询指令。
帧延时：串口或网口收发帧后延时时间单位 ms.
字节序：西门子默认为小端模式，部分设备字节序不相同。

注意

因为 HMI 可以用 PC 模拟调试，所以参数设置和协议配置都可以配置 两套 ，如果 HMI 不配置，则 HMI 为离线模式，同理 PC 端也可。

S7 协议

概要

S7 协议即 S7 protocol，它是一种专有的通信协议，主要用于西门子 S7 系列 PLC 之间的通信， 主要用于将 PLC 连接到 PC 工作站，是西门子 S7 系列 PLC 内部集成的一种通信协议。

接线说明

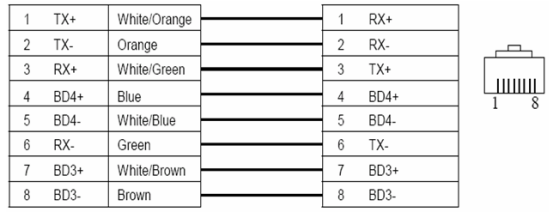

通讯连接方式：采用 RJ-45 网线（直通网线或使用 HUB 交换）。接线如图所示：

连接说明

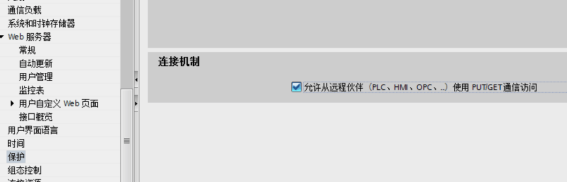

准备：在西门子 PLC 上配置好 IP 地址，就只有一个 IP 地址就够了，然后打开电脑的 cmd 指令，只要能 ping 通西门子 PLC 即可。需要在 PLC 侧配置打开   GET/SET 通讯允许： （如果碰到读取数据时超时退出）如下图所示：

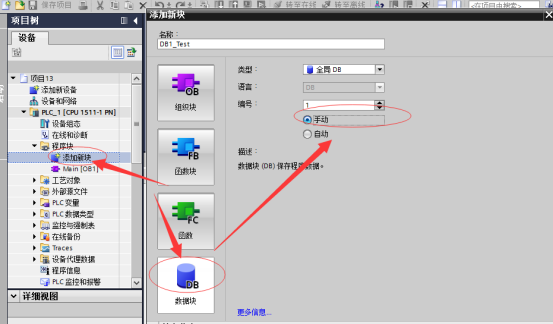

如果为 S71200 系列或者 S71500 系列添加 DB 块时，注意勾选手动编号。

HMI 端

接口参数

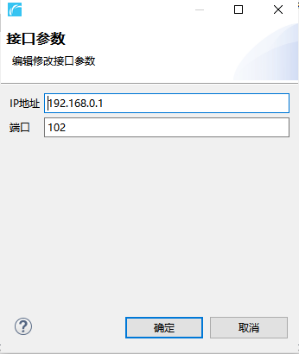

设备管理添加西门子设备选择网口设置为 PLC ip 端口号默认为 102。

协议参数

站号：西门子 PLC 可作为从机，必须有一个固定的站点号来区分从机。
最小采样周期：设备变量生成读写指令队列后的查询轮询时间，默认为 200ms。
最大读取字节数：查询指令最大读取字节数，部分设备不相同，默认为 100
最大写入字节数：写入指令最大读取字节数，部分设备不相同，默认为 120
地址段间隔：连续同类型地址的软元件组包的地址段间隔。
通讯超时：发送查询指令后最大等待时间，如果设备超时，则等待通讯超时时间发送三次查询指令。
帧延时：网口收发帧后延时时间单位 ms.
字节序：西门子默认为小端模式，部分设备字节序不相同。

软元件说明

DB区问题：西门子DB区分DB(WORD FLOAT)类型DBB（BOOL）类型

地址格式为(块号.偏移) 例如：3.0表示为DB3块0地址

注意

西门子 S7 系列默认网关为 192.168.0.1，单网口系列默认网关为 192.168.1.1，开始连接时需要调整 HMI 网关为 192.168.0.1，以及修改在该网关的 IP 地址。
