鑫通态 HMI 变量管理器（IVarMgr vm）核心特性解析

工业 HMI 变量控制中枢
采用单例模式设计的全局变量控制接口，提供跨线程安全的变量存取服务

功能概述

1. 全局单例访问

通过统一入口 vm 实现全工程无障碍访问

无需实例化操作，避免重复对象创建

支持跨 UI 组件、业务逻辑层、设备驱动层等多模块调用

language 复制代码
    	int num;
	vm->getInt("整形变量",num);
	float fnum;
	vm->getFloat("浮点型变量", fnum);
	int64_t lnum;
	vm->getLong("长整型变量", lnum);
	string str;
	vm->getChar("字符串变量", str);

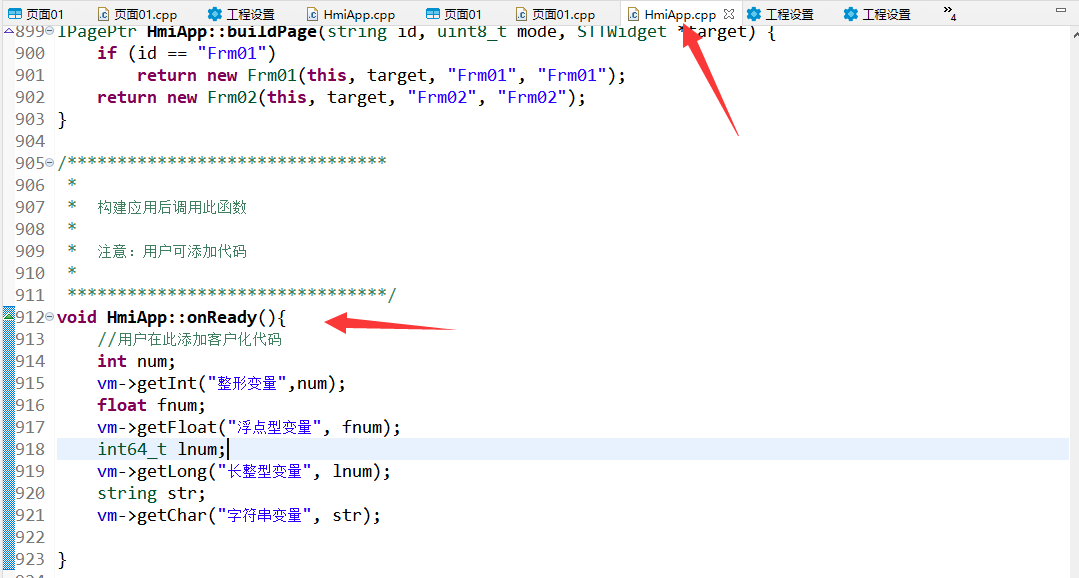

1.1开机后使用

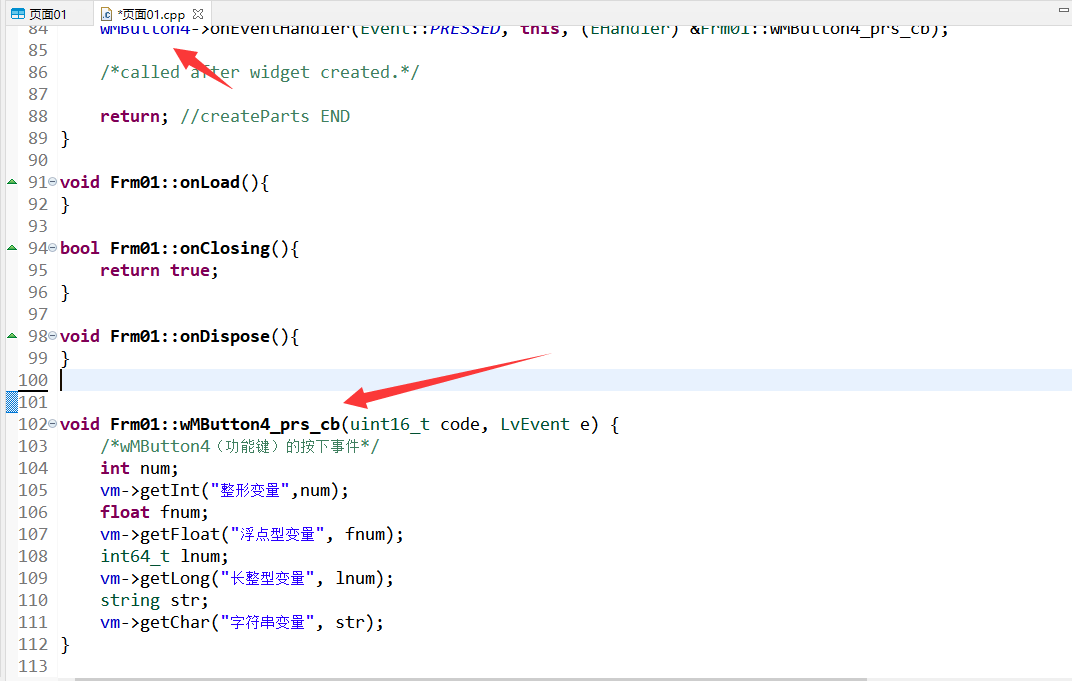

1.2按钮事件使用

2. 线程安全设计

底层采用原子操作与读写锁双重保障

支持最高每秒执行次数: 1872550+次写入（模拟器）204722（HMI）

自动处理多线程环境下的资源竞争问题

3. 智能变量操作

cpp 复制代码
// 典型应用示例
vm->setInt("显示数据", numIterations);  // 写入设备变量
float temp;
vm->getFloat("Env.Temperature", temp);// 读取环境参数
int status
vm->getInt("System.Alert",status);  // 获取状态量

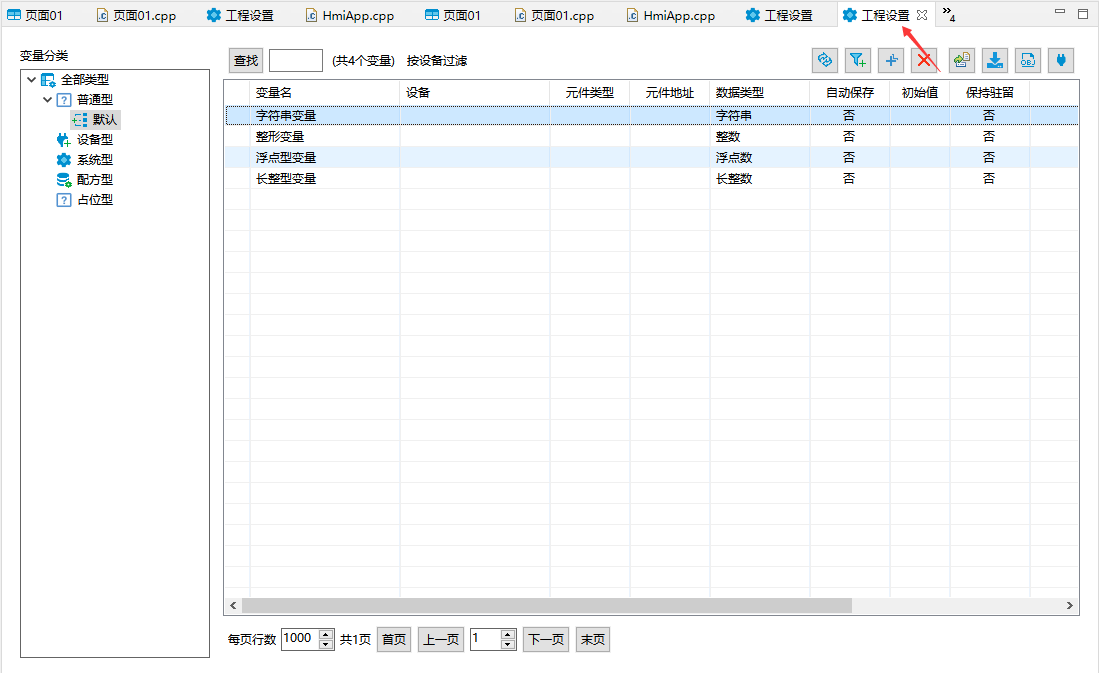

4. 实时调试支持

应用场景
UI 动态更新：自动同步设备变量到 HMI 显示

多线程同步：实现 PLC 通讯线程与 UI 渲染线程的无缝数据交互

快速调试：通过临时变量注入进行设备模拟测试

注意事项

变量命名需符合设备组.功能单元.参数名规范

5. 常见问题

5.1类外如何使用vm

language 复制代码
  string message;
  getRuntime()->getIVarMgr()->setChar("显示变量", message);
  int value;
  getRuntime()->getIVarMgr()->setInt("整形变量", value);
