三菱系列驱动

介绍

鑫通态HMI支持三菱FX编程口 串口MC 网口A1E协议

FX编程口：

概要：
接线说明：
（1）采用标准三菱SC-09的RS232口的编程电缆与PLC编程口或422-BD通讯模块通讯。
（2）采用自制三菱FX编程电缆与PLC编程口或422-BD通讯模块通讯。

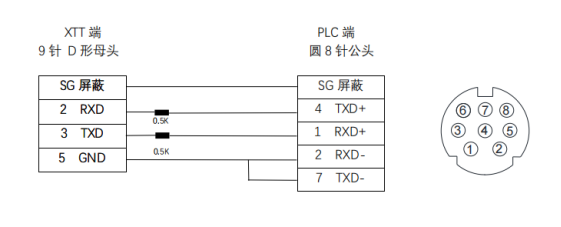

三菱FX系列PLC自制简易编程电缆-232图：

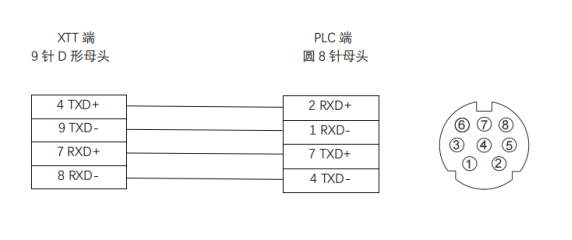

三菱FX系列PLC自制简易编程电缆-422图：

三菱FX自制编程电缆说明：
*三菱FX编程口通讯参数默认为9600、7、1、偶校验。其中FX1N、FX2N、FX3U可以支持19200、38400波特率，其他型号只支持9600波特率。
当使用232BD通讯模块通讯时，其参数要设置为固定的9600、7、1、偶校验.
连接说明：

FX串口
