1 用途

「资料取样」功能用于按照设置的规则定时或触发采集变量实时值到保存数据库，然通过曲线或表格方式显示出来。

1.1 取样方式

1）周期式

按照设定周期对数据进行采集

2）触发式

按照触发条件对数据进行采集

1.2 保存位置

1）保存到HMI

2）保存到SD卡

3）保存到U盘

1.3 显示与输出

1）曲线图显示；

2）表格显示；

3）导出为CSV文件；

2 资料取样设置

双击“工程设置”进入工程设置界面，再选择“资料取样”选项卡，如下图示：

右上角工具栏对应添加、删除、修改功能。

点击“添加”按钮，弹出资料取样设置界面，

项目	描述
变量名称	选择一个或多个变量作为采样源
取样方式	1）周期式用固定的时间频率进行资料取样，[采样周期] 可设定范围从 0.1 秒至 25秒。 2）触发式利用一个变量的状态，来触发取样动作。 [模式] 可为： [OFF -> ON] 当指定地址的状态从 OFF 变为 ON，会触发资料取样。 [ON -> OFF] 当指定地址的状态从 ON 变为 OFF，会触发资料取样。 [OFF <-> ON] 只要指定地址的状态改变，就会触发资料取样。取样后取反若勾选，在触发资料取样后，系统会将触发位复归为 ON/OFF。
暂停取样控制	当指定位变量的状态被触发时，将暂停取样动作，直到指定地址的状态恢复。
清除实时数据地址	当指定位变量的状态由 [OFF -> ON] 或 [ON -> OFF] 时，将清除在实时曲线已取样的数据，取样数据的数目也会被归零，但不影响已存成文件中的历史取样数据。
数据保存	可选择保存至HMI或U盘。
存放文件夹	存放的文件夹名称
文件数量限制	若勾选，当取样天数超过设定天数时系统会自动清除以前的记录。

注意：

每一条采集设置记录有一个唯一数字编号，当与控件配合使用时，控件的“资料取样”属性需要设置选择正确的采样记录编号，如下图所示。

3 采样数据显示

3.1 历史曲线-实时模式

放置一个历史曲线控件到页面中，拖放到合适大小，

主要设置以下属性：

1）“绑定采样”选择需要显示的采样数据任务编号，

2）“显示类型”选择：实时数据，

3）设置X轴长度、时间单位、时间格式等主要参数，

4）设置Y轴上下限，

5）设置各个显示通道（曲线）的颜色，

运行效果如下，

3.2 历史曲线-历史模式

放置一个历史曲线控件到页面中，拖放到合适大小，

主要设置以下属性：

1）“绑定采样”选择需要显示的采样数据任务编号，

2）“显示类型”选择：历史数据，

3）设置X轴长度、时间单位、时间格式等主要参数，

4）设置Y轴上下限，

5）设置各个显示通道（曲线）的颜色，

6）关联日期变量，用来告诉历史曲线显示哪一天开始的历史数据，

7）添加四个按钮，用来进行时间轴的前进、后退、跳转最前、跳转最后记录，

添加点击事件代码如下：

void Frm04::wMButton1_prs_cb(uint16_t code, LvEvent e) {
	/*wMButton1（功能键）的按下事件*/
	wMHistoryTrend2->navBack();
}

void Frm04::wMButton2_prs_cb(uint16_t code, LvEvent e) {
	/*wMButton2（功能键）的按下事件*/
	wMHistoryTrend2->navNext();
}

void Frm04::wMButton4_prs_cb(uint16_t code, LvEvent e) {
	/*wMButton1（功能键）的按下事件*/
	wMHistoryTrend2->navFirst();
}

void Frm04::wMButton5_prs_cb(uint16_t code, LvEvent e) {
	/*wMButton2（功能键）的按下事件*/
	wMHistoryTrend2->navLast();
}

运行效果如下，

X轴时间跨度、Y轴上下限可以关联变量，通过调整变量值来实现时间跨度、曲线上下限的调整。

下面的例子中，通过滑块来调整，效果如下：

3.3 表格显示-实时模式

参考视频，

正余弦波形生成请参考定时任务

3.4 表格显示-历史模式

参考视频：

4 采样数据导出

API接口：

//使用函数
void exportCSV(const string sids,int ymdstart,int ymdend, const string dircsv="");
//sids 多个采样id用逗号分隔，如 "1,2,3"。为空时，表示全部;
//ymdstart 开始日期yyyyMMdd(含)
//ymdend  结束日期yyyyMMdd(含)
//dircsv 导出csv的保存目录(导出文件名不变，扩展名为csv)
//电脑上仿真时不起作用，固定存放在项目的“数据”文件夹下
//HMI中运行时，该参数表示U盘根目录下的子目录，如果为空表示在U盘根目录下。

添加一个按钮，在点击事件中实现导出，示例如下：

void Frm04::wMButton14_prs_cb(uint16_t code, LvEvent e) {
	//全部导出到U盘sample目录下。
	SampleMgr::getInstance(p_rt)->exportCSV("",0,99999999,"sample");

	//导出采样#1从2022年01月02日到2023年01月01日的采样数据到U盘sample目录下
	SampleMgr::getInstance(p_rt)->exportCSV("1",20220102, 20230101,"sample");
}

5 采样数据删除

API接口：

int deleteDB(const string sids, int ymdstart,int ymdend);
//sids 多个采样id用逗号分隔，如 "1,2,3"。为空时，表示全部；
//ymstart 开始日期yyyyMMdd(含)
//ymend 结束日期yyyyMMdd(含)
//返回删除的文件数，0表示没有删除文件

例如：删除20230918当天的所有采样数据。

SampleMgr::getInstance(p_rt)->deleteDB("", 20230918, 20230918);

ModBus多设备连接

ModBusRtu多设备

一：新建多个设备

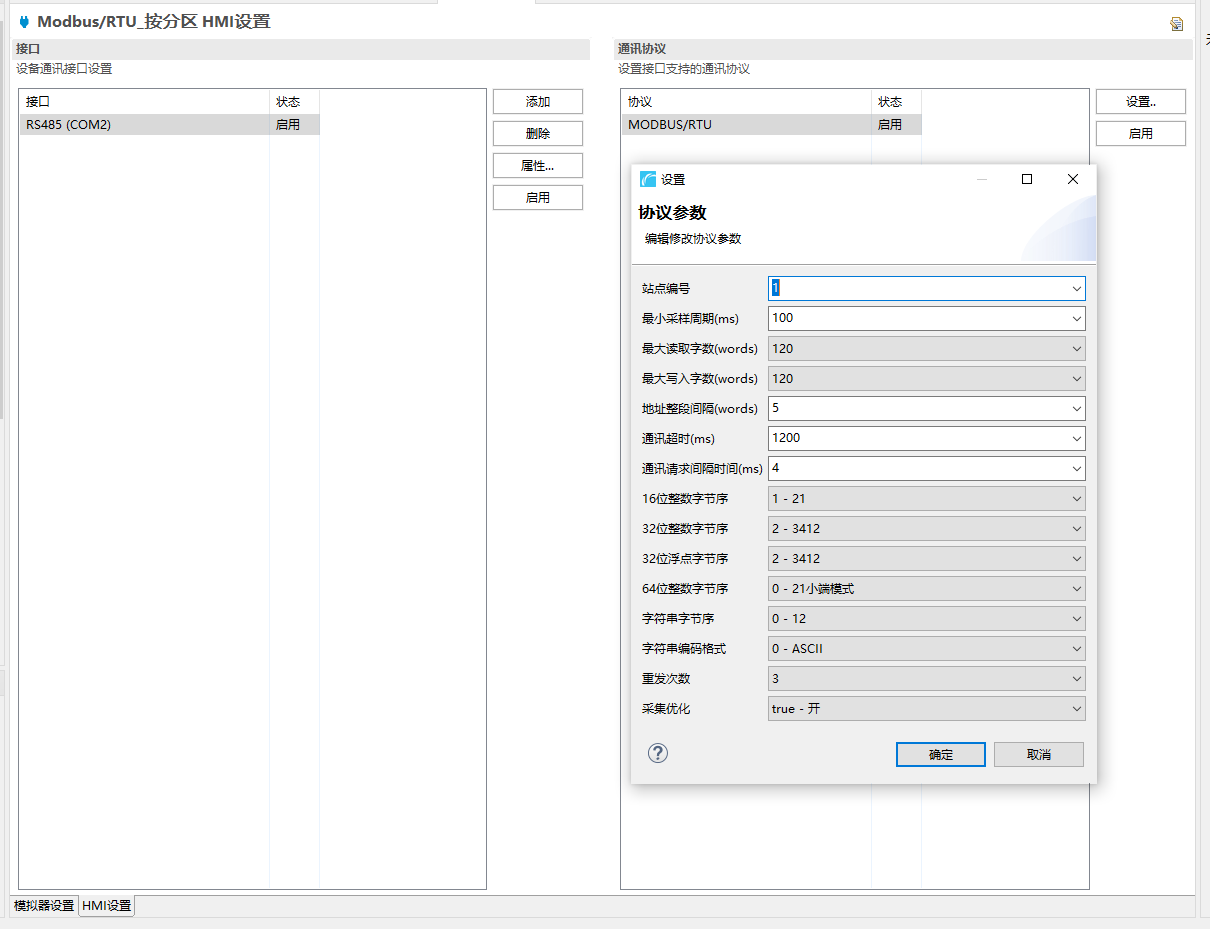

二：配置设备连接参数
