信捷系列驱动

介绍

鑫通态HMI支持信捷XC系列 XD/XL系列PLC连接。

概要

本驱动构件用于鑫通态软件与信捷PLC通信, 读取信捷XC系列XD/XL系列PLC设备的各种寄存器的数据。

接线说明

串口：RS232通讯口（COM0、COM1、COM2-RS232）RS485 通讯口（COM2、COM2-RS485）。（默认通讯格式COM1 串口：通讯站号：1。格式：RTU。传输速率：19200。数据长度：8。校验位：偶。停止位：1）
网口：以太网或WiFi。（默认ip端口：ip：192.168.6.6 端口：502。）

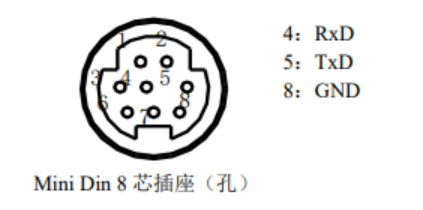

COM1(RS-232) 脚位定义：

连接说明

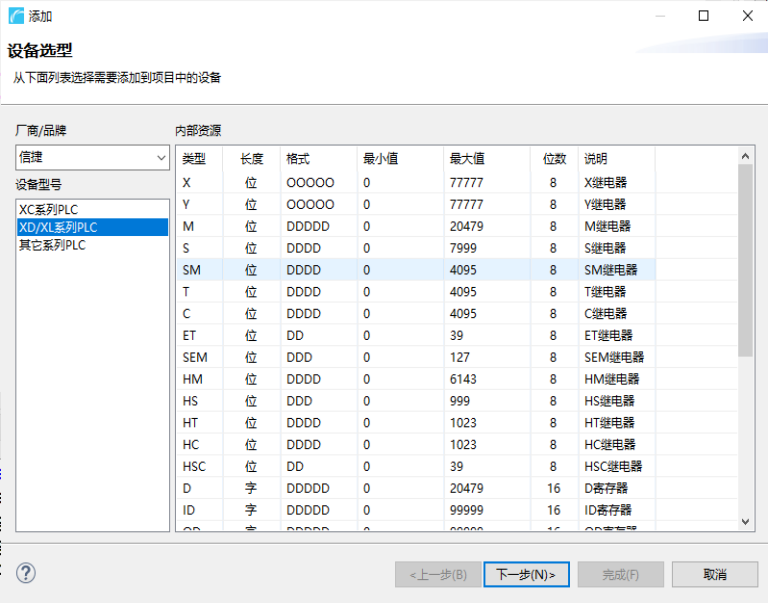

1：在添加设备中选择对应PLC的型号：以XD系列为例

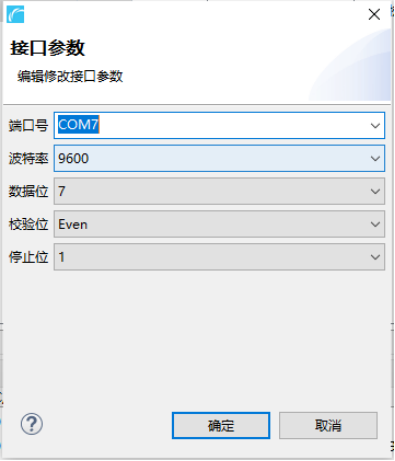

2：选择自己的接口方式：网口或串口

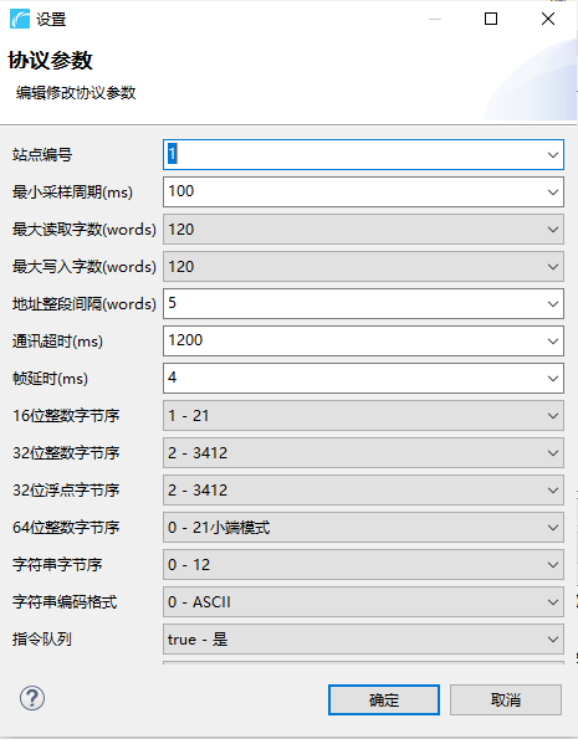

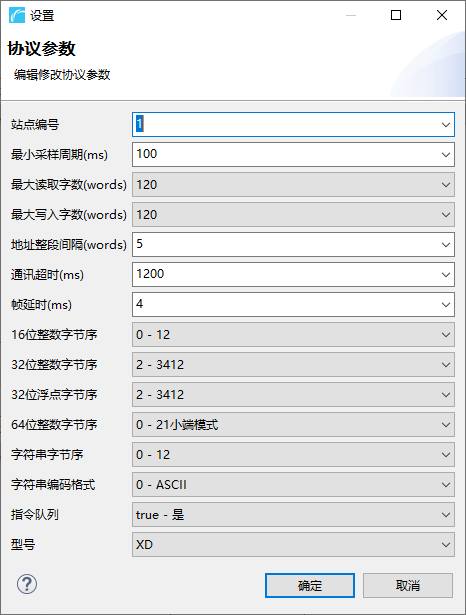

3:设置协议参数

视频教程

附录
