三菱Q系列 R系列 FX5U系列网口连接说明
介绍：
本协议为三菱MCnet协议，支持Q系列，R系列，FX5U系列PLC各种型号。
接线说明

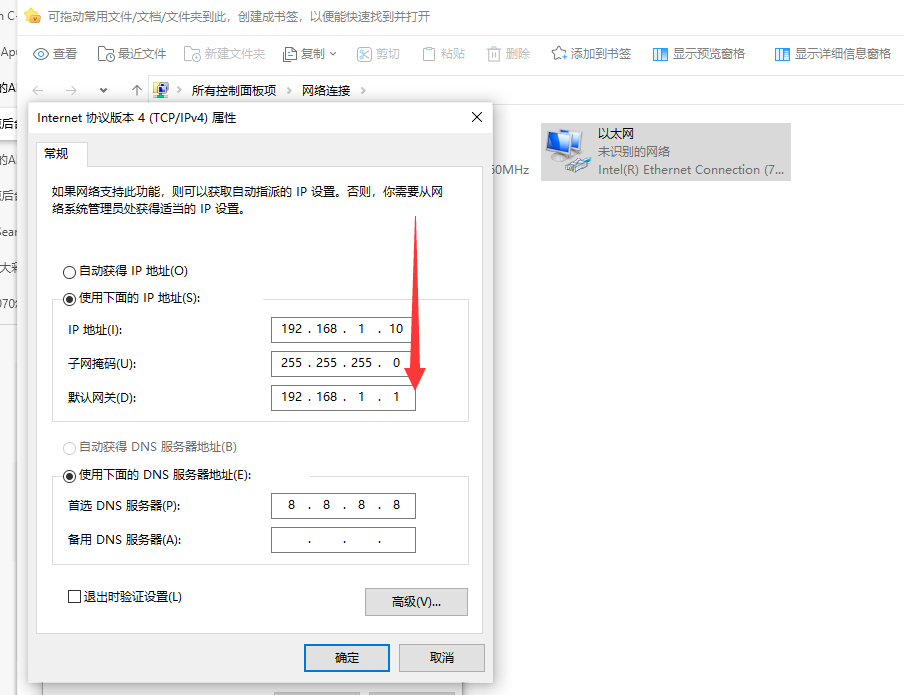

模拟器：电脑与PLC在设置同一网段。
HMI：配置网口与PLC在同一网段。
https://help.simtutai.cn/docs/17-6-yi-tai-wang
GWorks设置网段为192.168.1.1网段 ip地址为192.168.1.99

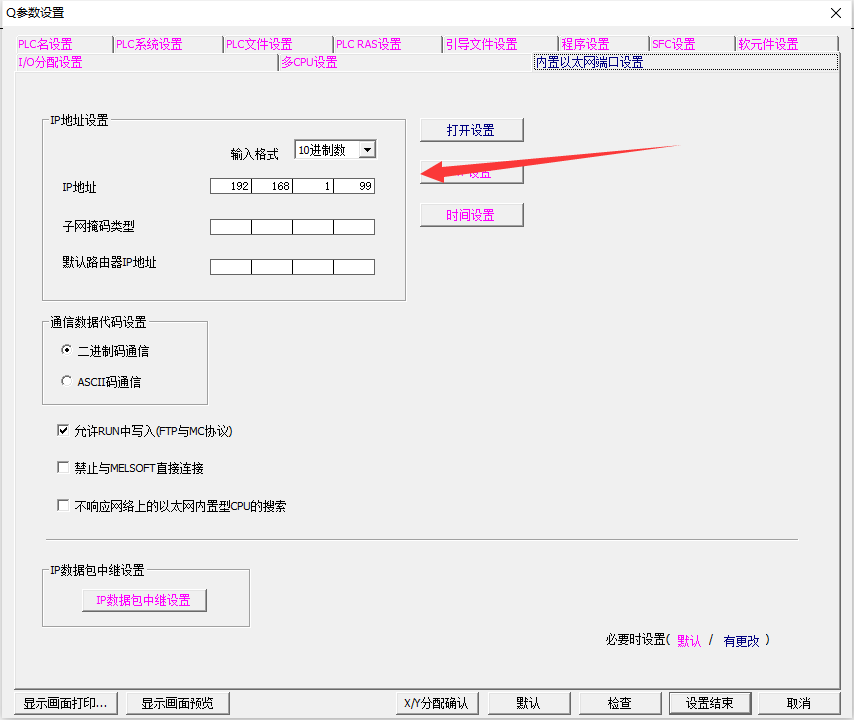

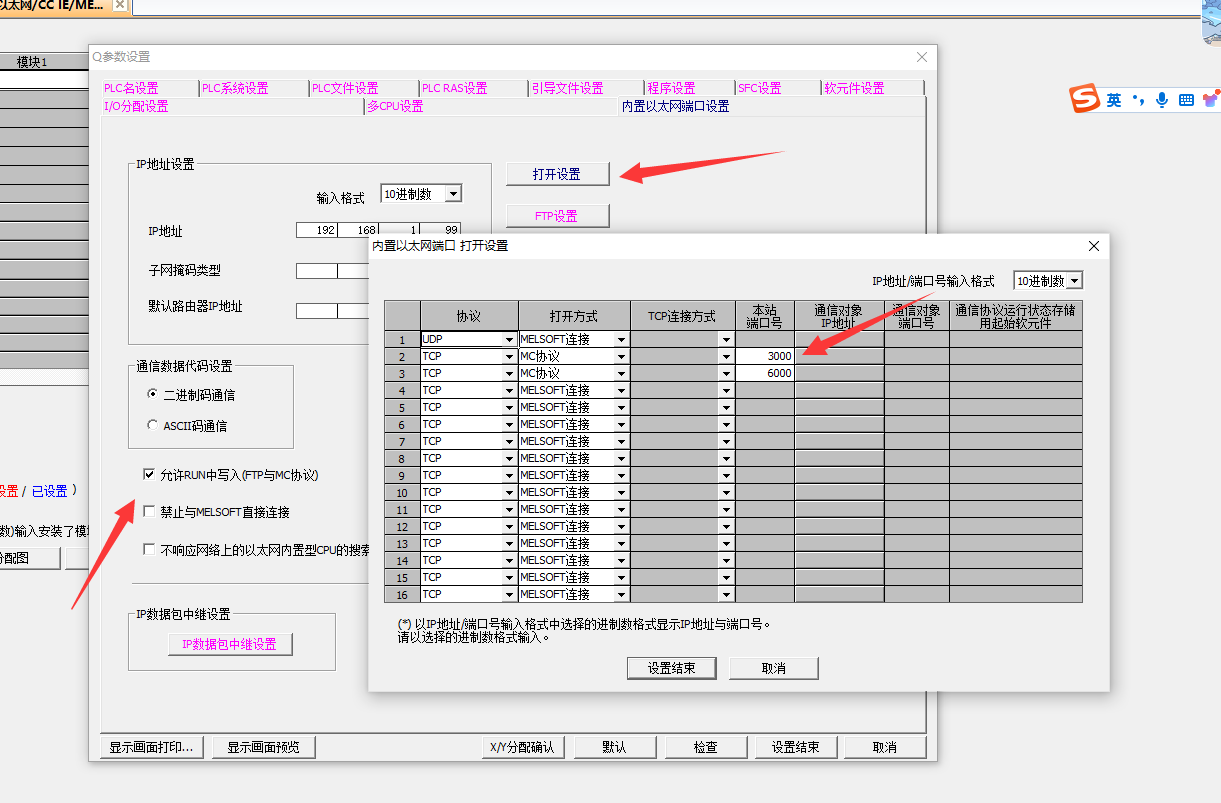

打开PLC端口
新建工程

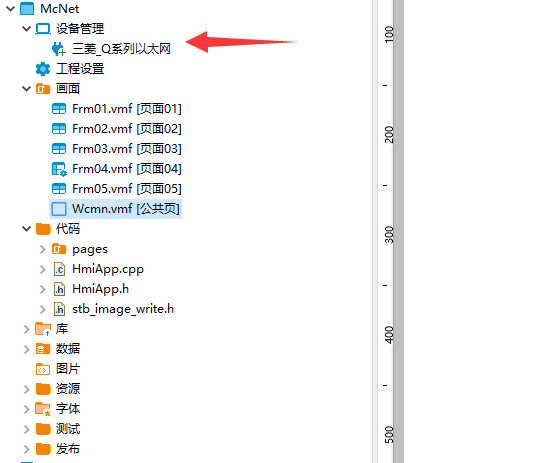

1：添加Q系列PLC设备

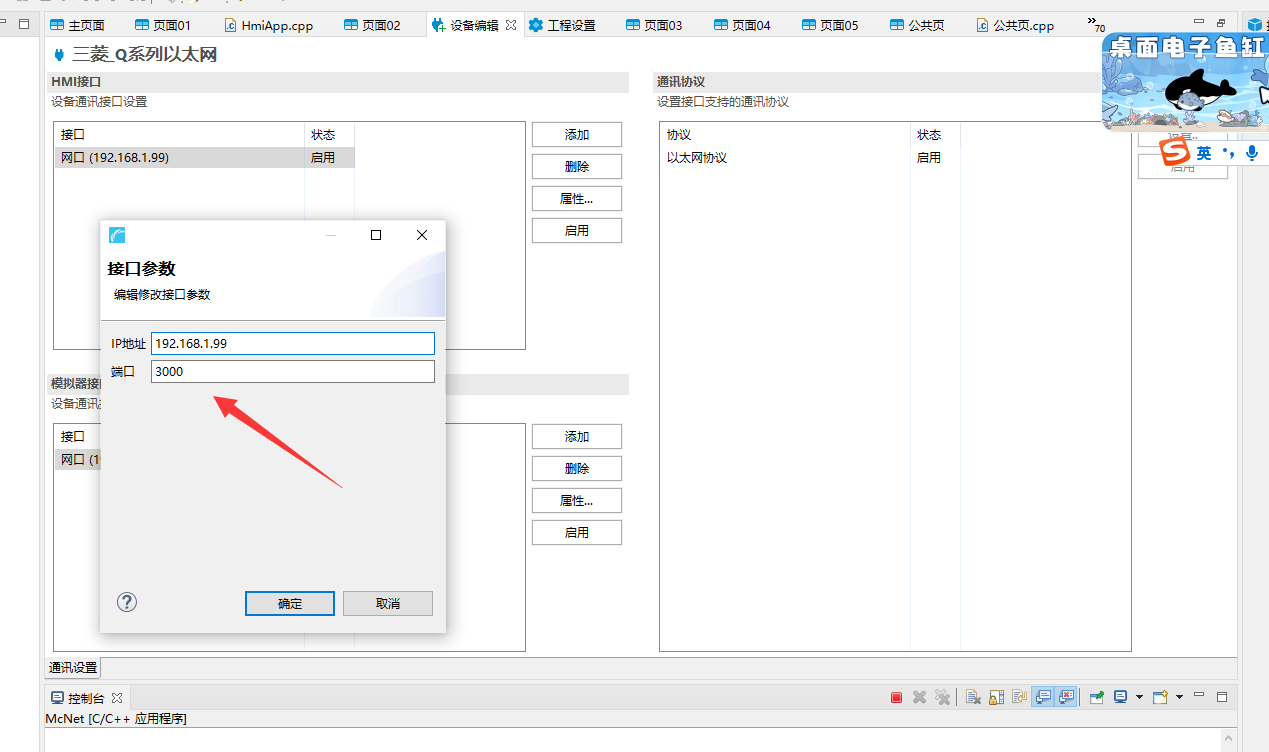

2：配置连接参数
！注意端口与上面PLC配置一致

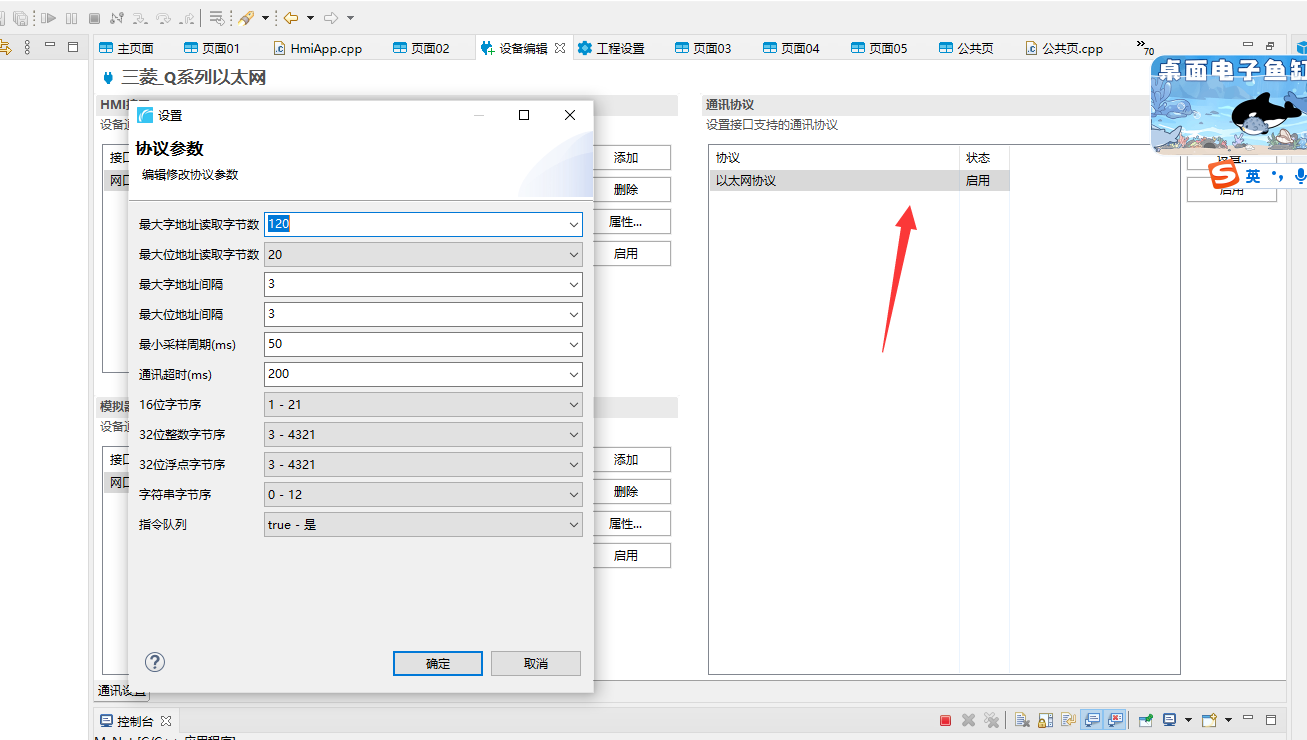

3：配置协议参数

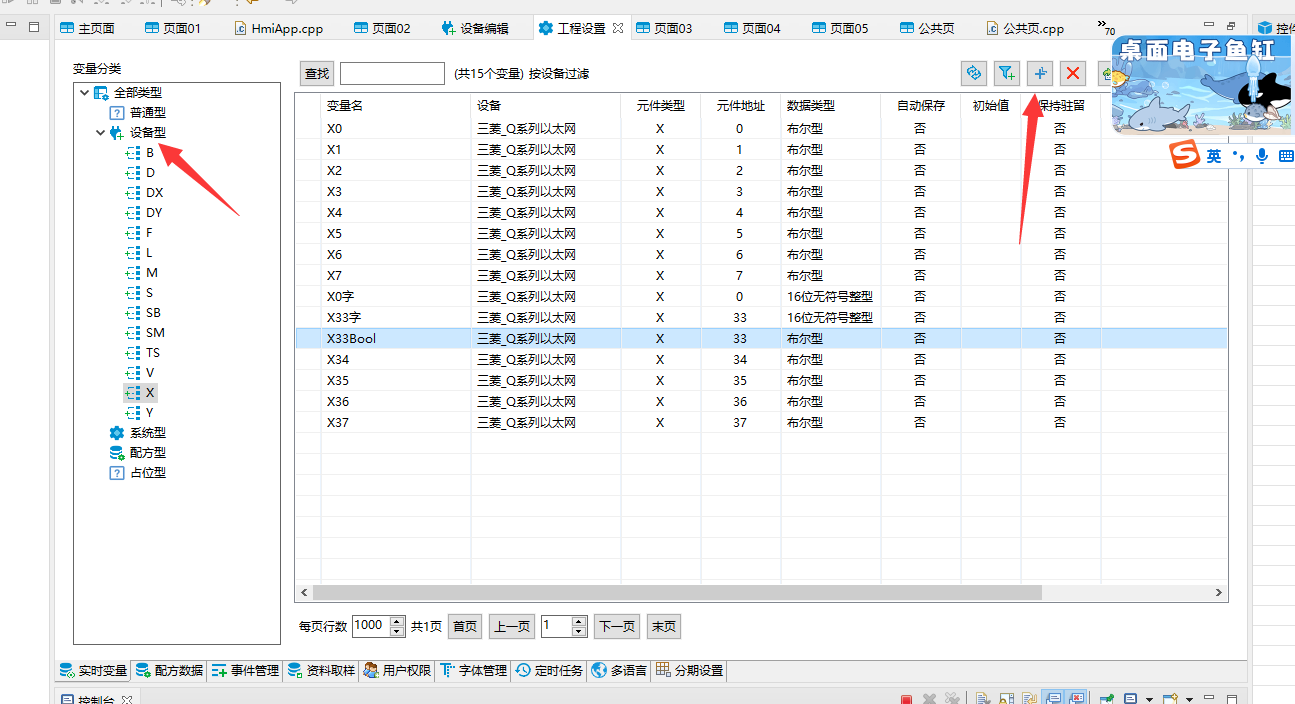

4：添加软元件
5：绑定控件

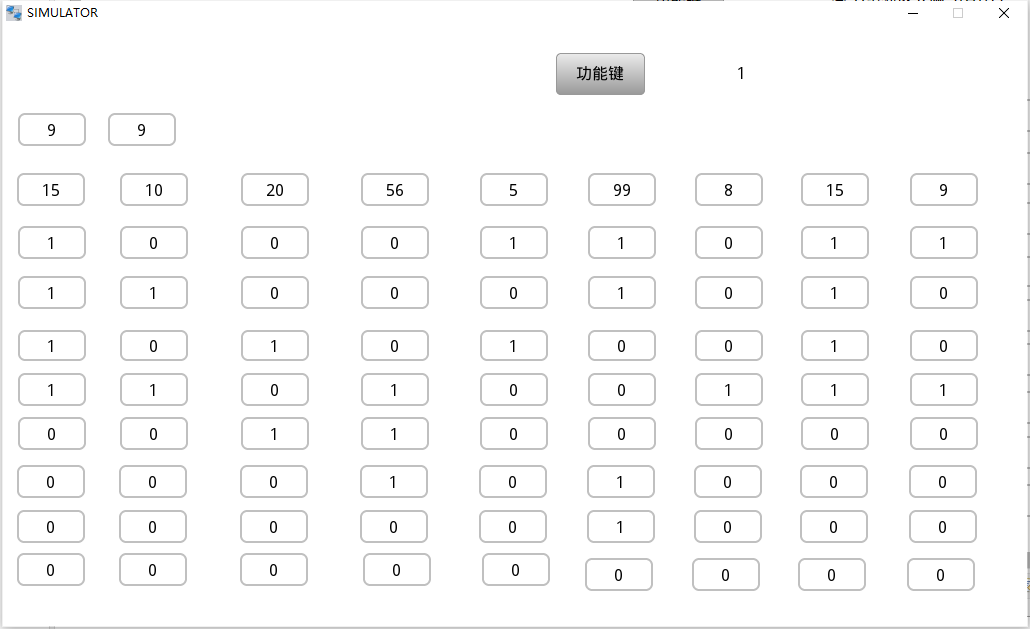

6：模拟调试
7:下载到HMI
如何下载
https://help.simtutai.cn/docs/wang-luo-xia-zai-di-yi-ci-cheng-gong-zai-ci-xia-zai-jiu-ti-shi-lian-jie-she-bei-shi-bai
https://help.simtutai.cn/docs/1-5-xia-zai-dao-HMI
附录：
软元件名称
软元件（类型） 简称 地址 地址表示 支持变量类型
内部继电器 M 10：0-65536 字,位 所有类型
输入继电器 X 16:0000-FFFF 字,位 所有类型
输出继电器 Y 16:0000-FFFF 字,位 所有类型
SM特殊继电器 SM 10：0-65536 字,位 所有类型
步进继电器 S 10：0-65536 字,位 所有类型
锁存继电器 L 10：0-65536 字,位 所有类型
报警器 F 10：0-65536 字,位 所有类型
边沿继电器 V 10：0-65536 字,位 所有类型
链接继电器 B 16:0000-FFFF 字,位 所有类型
特殊链接继电器 SB 16:0000-FFFF 字,位 所有类型
直接输入 DX 16:0000-FFFF 字,位 所有类型
直接输出 DY 16:0000-FFFF 字,位 所有类型
定时器触点 TS 10：0-65536 位 BOOL类型
定时器线圈 TC 10：0-65536 位 BOOL类型
累计定时器触点 SS 10：0-65536 位 BOOL类型
累计定时器线圈 SC 10：0-65536 位 BOOL类型
计数器触点 CS 10：0-65536 位 BOOL类型
计数器线圈 CC 10：0-65536 位 BOOL类型
数据寄存器 D 10：0-65536 字 除BOOL类型
特殊数据寄存器 SD 10：0-65536 字 除BOOL类型
链接寄存器 W 16:0000-FFFF 字 除BOOL类型
特殊链接寄存器 SW 16:0000-FFFF 字 除BOOL类型
文件寄存器 R 10：0-65536 字 除BOOL类型
变址寄存器 Z 10：0-65536 字 除BOOL类型
ZR文件寄存器 ZR 10：0-65536 字 除BOOL类型
定时器当前值 TN 10：0-65536 字 除BOOL类型
累计定时器当前值 SN 10：0-65536 字 除BOOL类型
计数器当前值 CN 10：0-65536 字 除BOOL类型

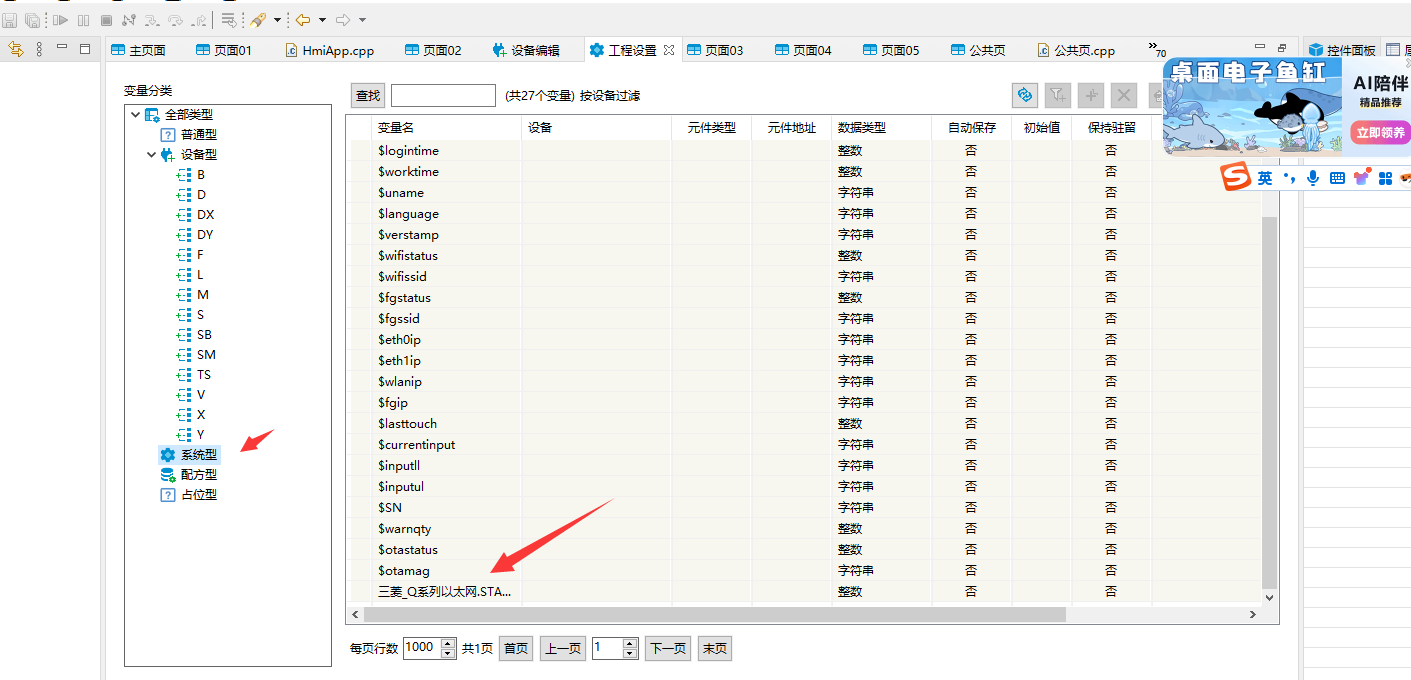

PLC状态值：
